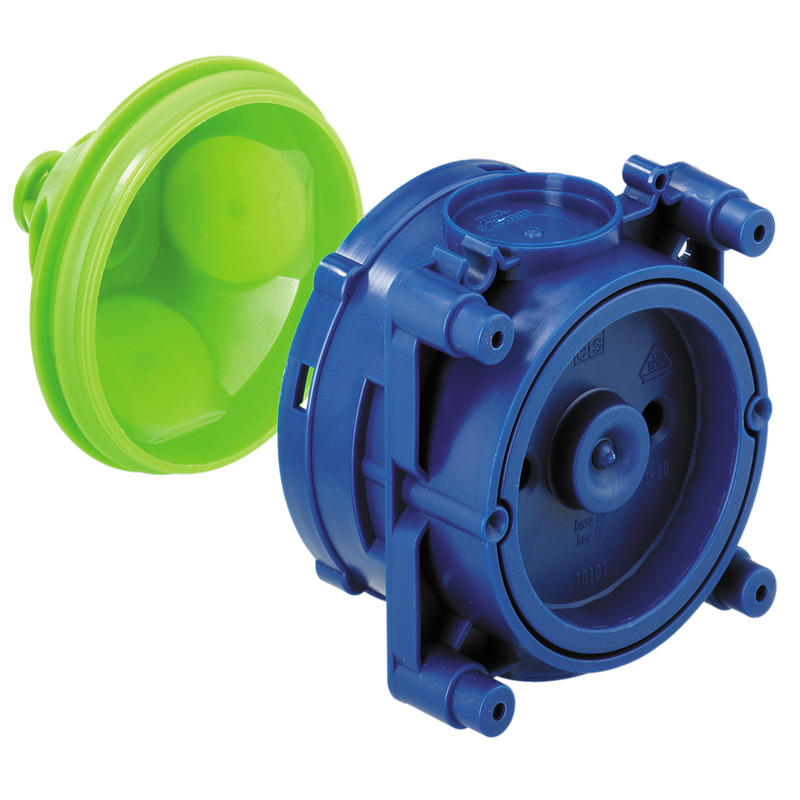

Suppilorasia

U 71 KUD

Tuotenumero: 97104701 | Mitat: 71 x 71 x 91 mm

Suppilorasia, voidaan käyttää myös tiivistyskotelona, 2 ruuviuloketta 60 mm:n ruuvivälillä, yhdistettävissä normaaliin 71 mm:n etäisyyteen, täysin eristetty kaapelin siirto, sopii kaikentyyppisille muotteille ja vastakkaisille muotteille, Suojaluokiteltu IP30, Nimelliseristysjännite: 400V AC, Halogeeniton, 45° lisäysten lukumäärä: 4

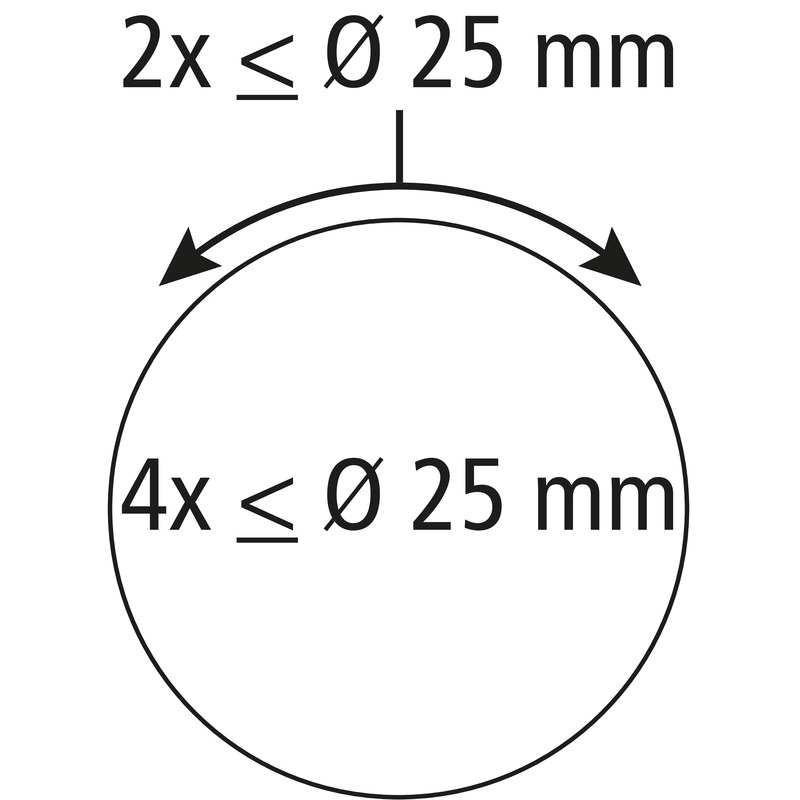

2-osainen, Magneetti- tai naulakiinnitys, kalvo rei'itystä varten, Tiiveysalue M16 - M25, tuki spar-yhteensopiva

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	400 V
Kotelointiluokka	IP30
Soveltuu	Betonirakennus
UL Type Rating	ei tied.

Värit

Kannen väri	muut

Mitat

Leveys	71 mm
Pituus	71 mm
Korkeus	91 mm
Paino	0.04 kg

Materiaalin ominaisuudet

Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	650 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Magneetti- tai naulakiinnitys

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	- %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C

Sales Information

EAN	4013902190034
Packing Unit Code	C62
ETIM Class	EC002601
Tullitariffinumero	39269097

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros	pdf (176 KB)
Mittapiirros	dxf (616 KB)
Mittapiirros	dwg (486 KB)
Mittapiirros	jpg (1 MB)

Sertifikaatti

CE Ilmoitus DE/EN/PL	pdf (75 KB)
UKCA Ilmoitus EN	pdf (50 KB)
CE Ilmoitus DE/EN/FR	pdf (63 KB)

Lisävarusteet

IBT lisätarvikkeet HFL

Mitat : 50 x 50 x 9,5 mm
Tuotenumero: 97925001

Tukilaippa, Ø 50 mm, muovia

Kiinnitystarvikkeet muovi-/teräsmuoteille

Tuotelistaus

U 71 KUD

Sähköiset ominaisuudet

Värit

Mitat

Materiaalin ominaisuudet

Mekaaniset ominaisuudet

Ympäristöolosuhteet

Sales Information

Materiaali

Lataa tietolomake

Mittalehti

Sertifikaatti

Lisävarusteet

Tukilaippa, Ø 50 mm, muovia

Magneettikiinnike, Ø 50 mm, voimakas, vetovoima 300 +/- 20 N=30kp

sisältää kiinnitysruuvit

90 mm

Porraspora: M16-32, reiän koko: 16,5-32,5 mm

tuotteille HW 035 / HW 050 / HW 065, Ruuviväli 60 mm

Taipuisille putkille M20

Taipuisille putkille M25

Taipuisille putkille M32

Taipuisille putkille M40

(soveltuu vain U71 kojerasioille)

ilman reikämeistiä

18 mm:n reikämeistillä M20 putkille

23 mm:n reikämeistillä M25 putkille

sisältää kiinnitysruuvit

3,1 x 10 mm

3,1 x 18 mm

3,1 x 25 mm

M5-holkilla (kantavuus 10 kg) kattokoukun kiinnitystä varten, muuntaa...

Alueelle Ø 9–25 mm

18 mm ja 23 mm reikämeisteillä, sekä laajennustyökalu

(U 71 -kojerasialle 97104502)

etäisyydelle 71 mm

etäisyydelle 80 ja 85 mm

etäisyydelle 90 mm

etäisyydelle 105 mm

Naulatulppa, alumiinia 40 mm, muoviholkilla rasioiden kiinnittämiseksi...

Alumiininaula, 40 mm pitkä, uritettu

Alumiininaula, 40 mm pitkä, sileä

Hitsiruuvi M6 x 10 mm, rasioiden edullinen ja turvallinen kiinnitys,...

Syvyys 25 mm naulakiinnitykselle

Syvyys 25 mm pintabetonille, jalkojen väh. näkyvyys

Syvyys 21 mm liimakiinnitykselle

Syvyys 21 mm magneettikiinnitykselle, Magneettireikä on rapattava...
