levyseinärasia

U 71 K GVD-3

Tuotenumero: 97186501 | Mitat: 71 x 71 x 68 mm

levyseinärasia, komponenttitehtaissa myös 4 ruuviuloketta 60 mm:n ruuvivälillä, yhdistettävissä normaaliin 71 mm:n väliin, täysin eristetty kaapelin siirto, sopii kaikentyyppisiin muotteihin ja vastakkaisiin muotteihin, Suojaluokiteltu IP30, Nimelliseristysjännite: 400V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Halogeeniton

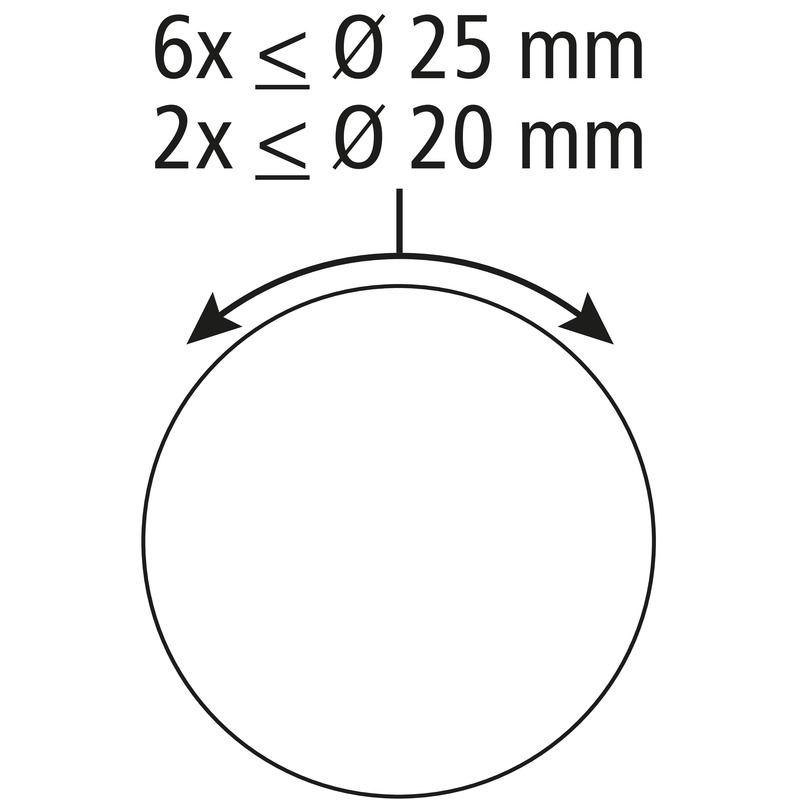

3-osainen, Liimakiinnitys tai naulakiinnitys, kalvo rei'itystä varten, Tiiveysalue M16 - M25, tuki spar-yhteensopiva

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	400 V
Kotelointiluokka	IP30
Soveltuu	Betonirakennus
UL Type Rating	ei tied.

Värit

Kannen väri	muut

Mitat

Leveys	71 mm
Pituus	71 mm
Korkeus	68 mm
Paino	0.048 kg

Materiaalin ominaisuudet

Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	650 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Liimakiinnitys tai naulakiinnitys

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	- %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C

Sales Information

EAN	4013902877034
Packing Unit Code	C62
ETIM Class	EC002601
Tullitariffinumero	39269097

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros	pdf (94 KB)
Mittapiirros	dxf (902 KB)
Mittapiirros	dwg (198 KB)
Mittapiirros	jpg (1 MB)

Sertifikaatti

UKCA Ilmoitus EN	pdf (50 KB)
CE Ilmoitus DE/EN/PL	pdf (75 KB)
CE Ilmoitus DE/EN/FR	pdf (63 KB)
VDE Sertifikaatti DE/EN	pdf (592 KB)
