Gehäuse IBTronic XL Drillbox (97680101) Betonivalu: Spelsberg

kotelo

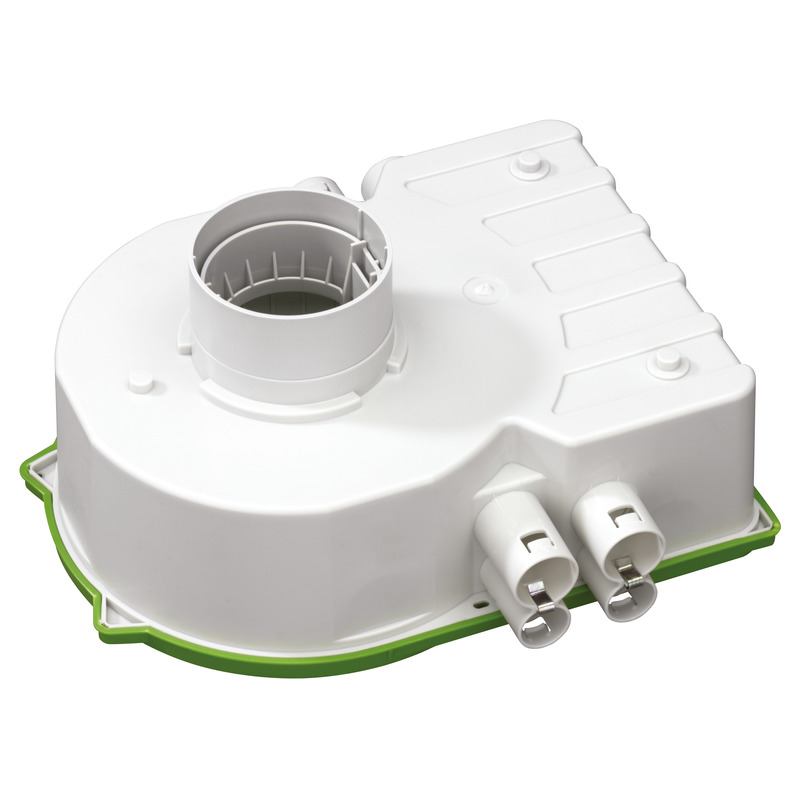

IBTronic XL Drillbox

Tuotenumero: 97680101 | Mitat: 255 x 280 x 92 mm

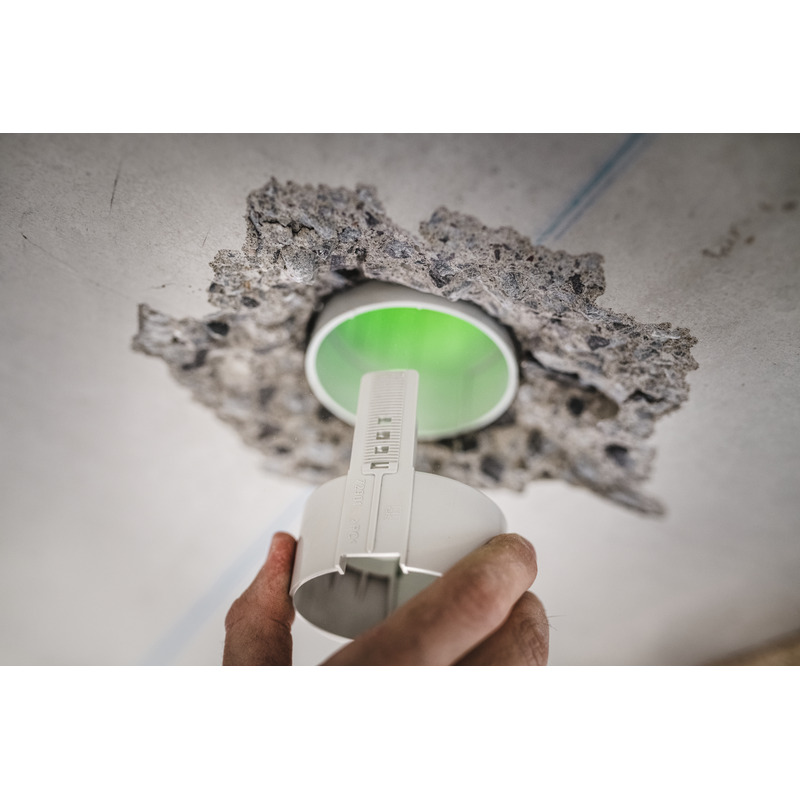

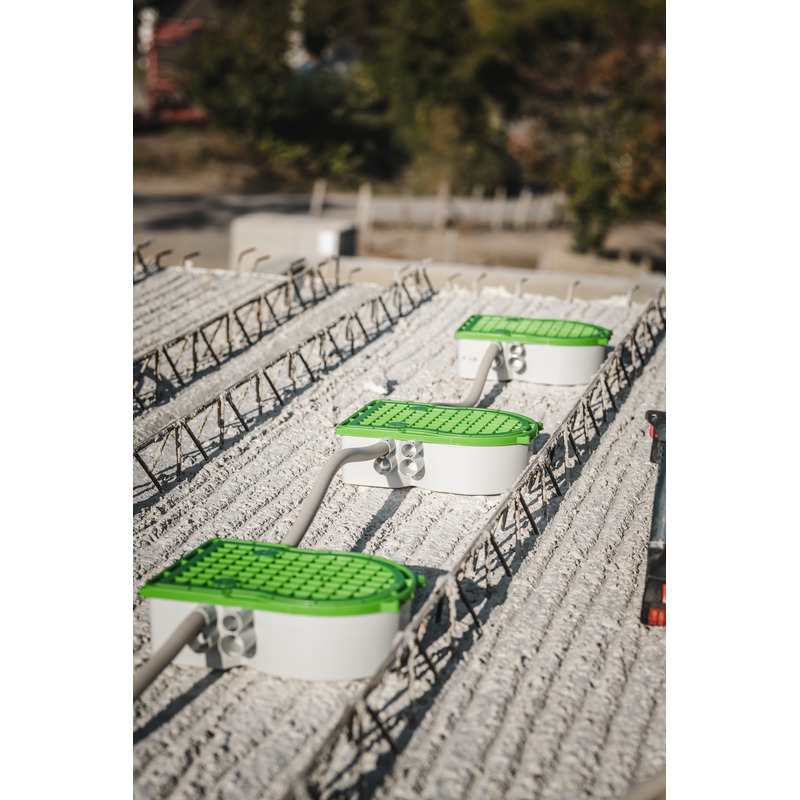

kotelo, elementtirakenteeseen, LV/HV/LED-valaisimien asennukseen, soveltuu myöhempään asennukseen 45-70 mm tehdaskattoihin Ø 82 mm:n sydänporauksella, VDE-hyväksyttyjen valojen asennukseen DIN EN 60598 (VDE 0711) mukaisesti, sekä kuten F- tai MM-tunniste, max. asennuskorkeus LV-valot: 105 mm, HV-valot: 110 mm, lampun teho max. 50W Alu, lisäliitäntätilalla, (esim. elektronisen turvamuuntajan asentamiseen max. 150 VA asti), Nimelliseristysjännite: 400V AC, Halogeeniton

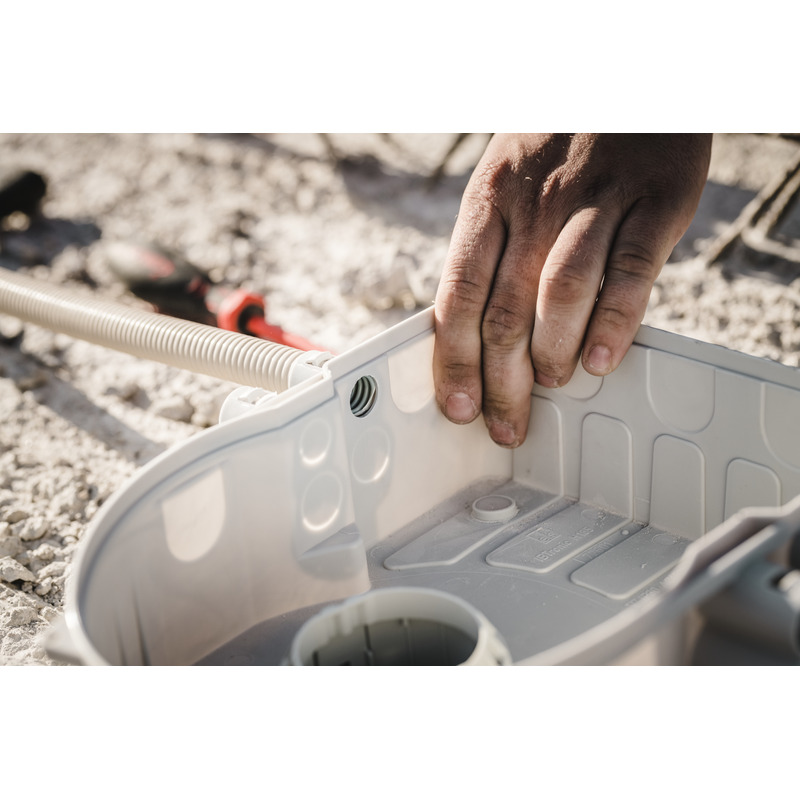

Ulostuloaukko: Ø 76 mm, ORD (valojen ulkorengashalkaisija), min. Ø 85 mm, 8 yhdistelmäputken sisääntulokohtaa 4 x M20, 4 x M25 integroitu suojaputken tulppa ja vedonpoistaja putkille M20, M25, Tappikiinnitys elementtikattoon, Integroidut putkisovittimet, Tiiveysalue M20 - M25

Sähköiset ominaisuudet

Nimellisjännite AC 400 V
Soveltuu Betonirakennus

Värit

Kannen väri muut

Mitat

Leveys 255 mm
Pituus 280 mm
Korkeus 92 mm
Paino 0.472 kg

Materiaalin ominaisuudet

Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 650 °C

Mekaaniset ominaisuudet

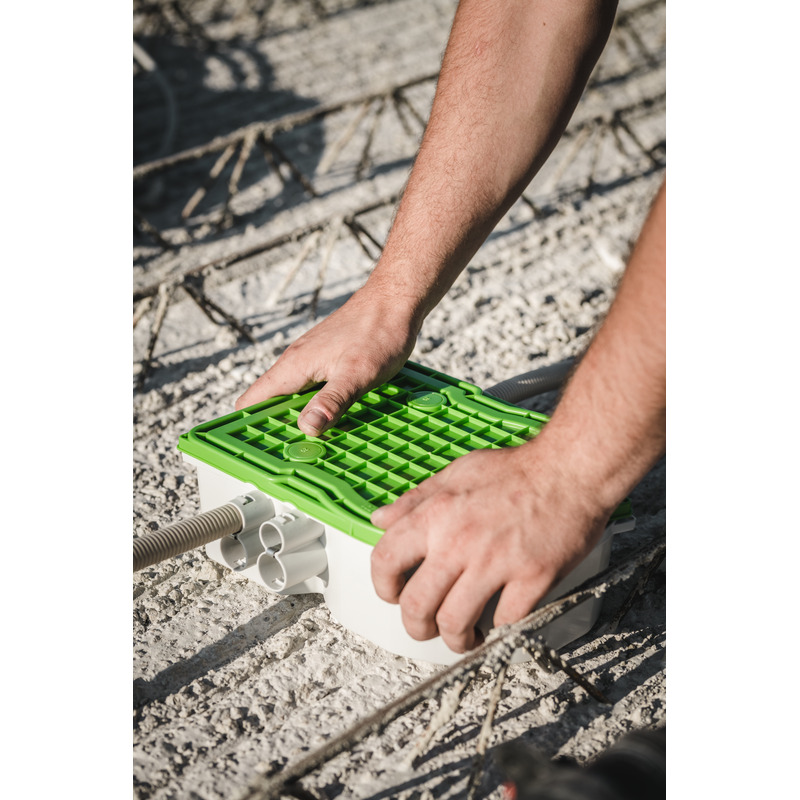

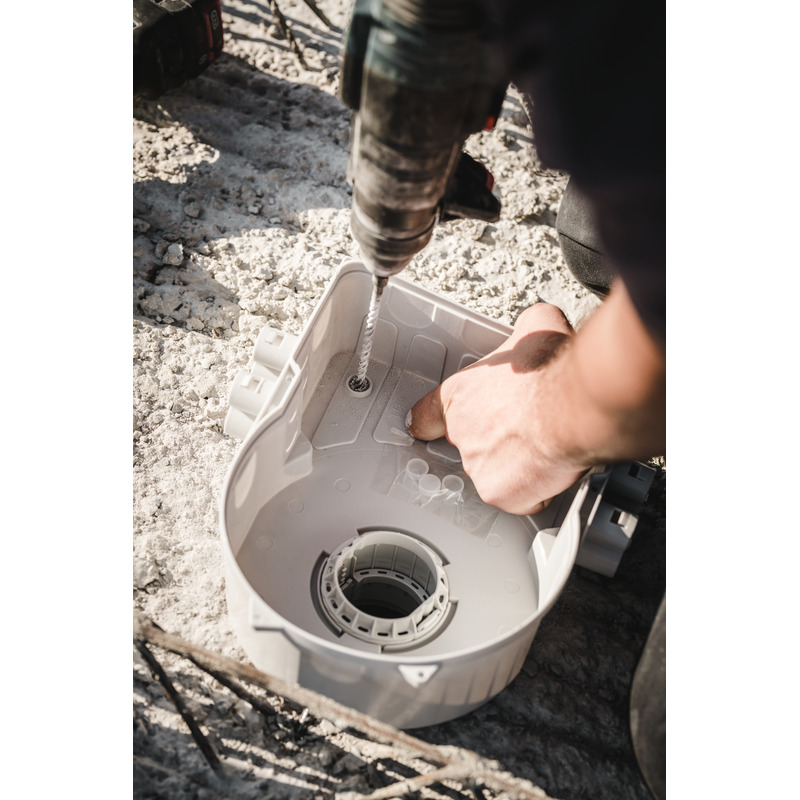

Kiinnitystapa Tappikiinnitys elementtikattoon

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa - %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C

Sales Information

EAN 4013902967421
Packing Unit Code C62
ETIM Class EC000414
Tullitariffinumero 39269097

Materiaali

Pohja-osan materiaali Polypropeeni
Kannen materiaali Polypropeeni

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES pdf (2 MB)
Asennusohjeet PL/NL/DK/CZ pdf (703 KB)

Mittalehti

Mittapiirros pdf (592 KB)
Mittapiirros dxf (6 MB)
Mittapiirros dwg (1 MB)
Mittapiirros jpg (1 MB)

Sertifikaatti

CE Ilmoitus DE/EN/PL pdf (315 KB)
UKCA Ilmoitus EN pdf (50 KB)
CE Ilmoitus DE/EN/FR pdf (222 KB)

Lisävarusteet

Valaisinasennuspakkaus LMK 76

  • Mitat : 81 x 81 x 126,5 mm
  • Tuotenumero: 97980301



Valaisimen asennussarja IBTronic XL Drillboxin ja IBTronic XL E:n varaosana
