Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025

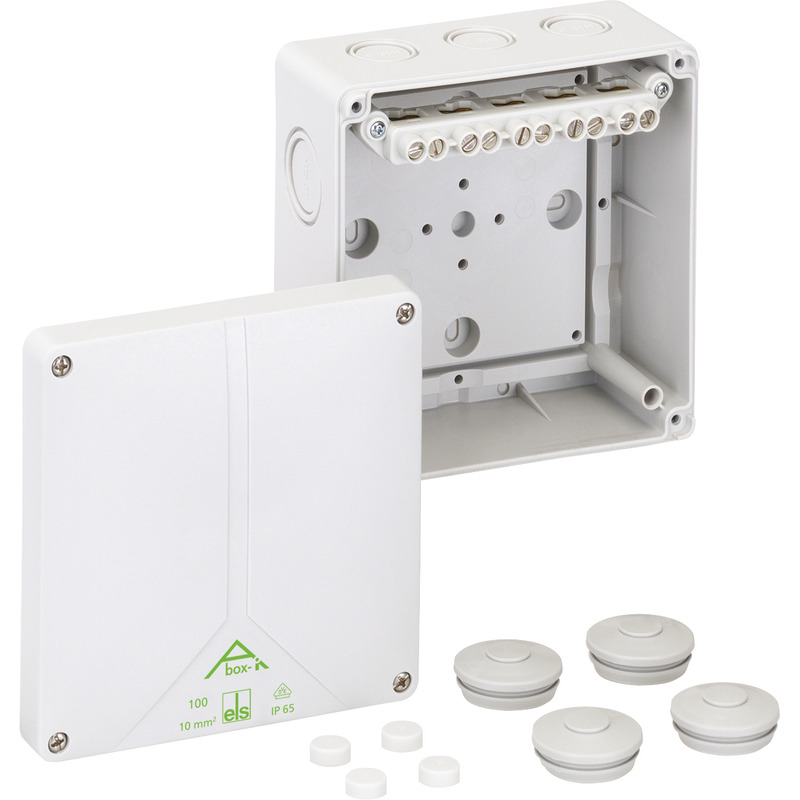

kytkentäkotelona

Abox-i 100-10²

Tuotenumero: 49041001 | Mitat: 140 x 140 x 79 mm

E-numero: 1622125

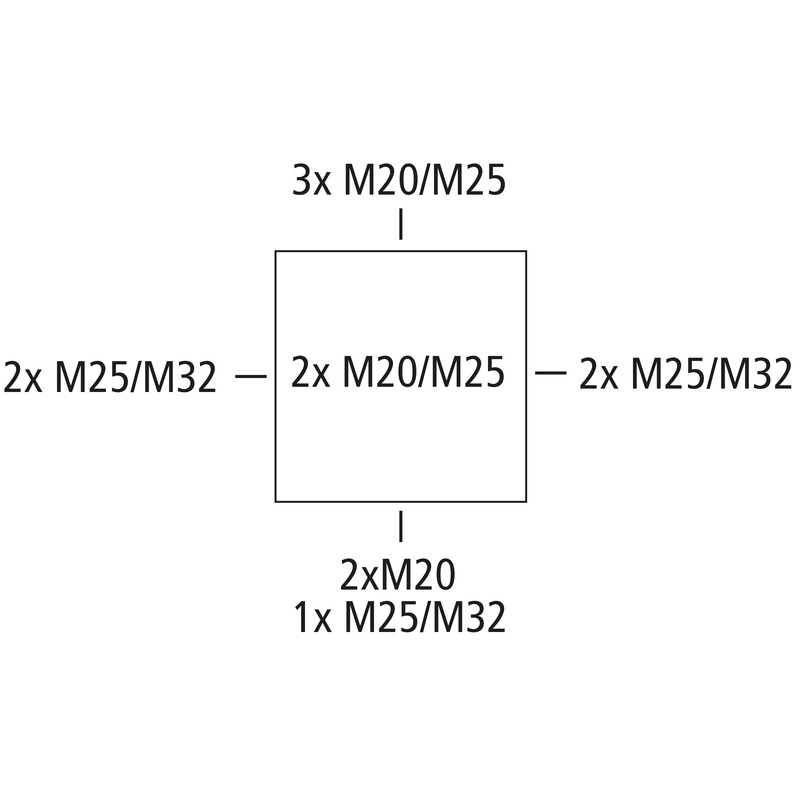

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 10 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille

harmaa, korkeatasoisella ruuviliittimellä, 5-napainen - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Sisältää tarvikkeet:
4 Kaksoiskalvotiiviste IP66 M32 kaapeleille 14 - 21 mm

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP65
UL Type Rating	ei tied.

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	140 mm
Pituus	140 mm
Korkeus	79 mm
Paino	0.4244 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.7 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902152353
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES	pdf (1 MB)

Mittalehti

Mittapiirros	dxf (4 MB)
Mittapiirros	dwg (875 KB)
Mittapiirros	jpg (2 MB)
Mittapiirros	pdf (439 KB)

Sertifikaatti

VDE Sertifikaatti (DIN EN 60670) DE/EN	pdf (329 KB)
DLG Sertifiointi EN	pdf (2 MB)
CE Ilmoitus DE/EN/FR	pdf (312 KB)
DNV Sertifikaatti EN	pdf (198 KB)
UKCA Ilmoitus EN	pdf (49 KB)
CE Ilmoitus DE/EN/PL	pdf (316 KB)
DLG Sertifiointi DE	pdf (2 MB)

Lisävarusteet

Holkkitiiviste KVR M20-MGM

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22742001
E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
