Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025

kytkentäkotelona

Abox-i 350-35²

Tuotenumero: 49043501 | Mitat: 250 x 250 x 115 mm

E-numero: 1622121

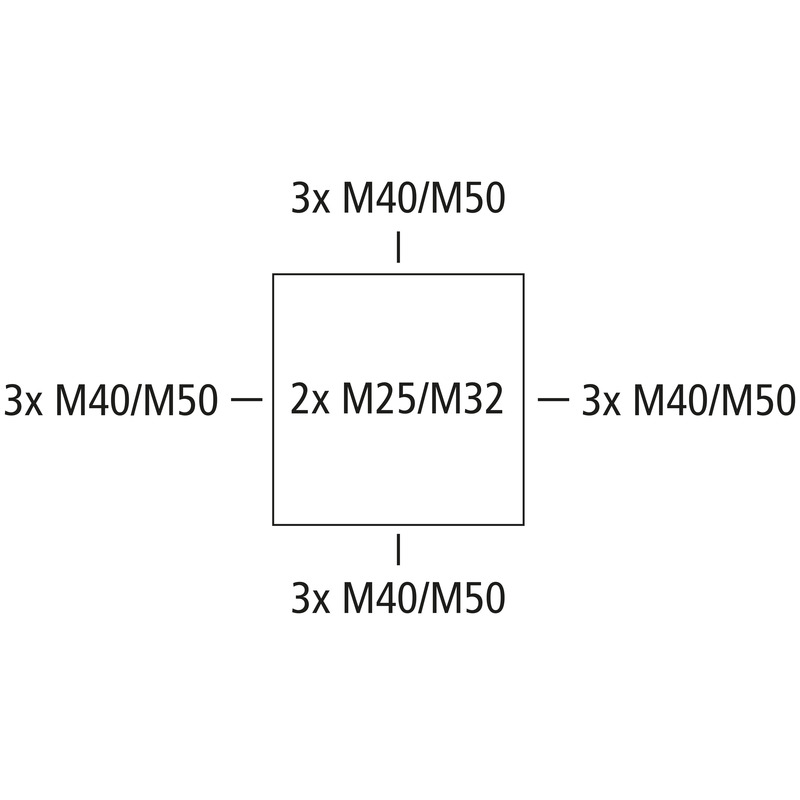

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 35 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M25/M32/M40/M50, (2 Takana, 12 Sivuilla), Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille

harmaa, korkealla ruuviliittimellä, 5-napainen - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Sisältää tarvikkeet:
1 sinetöintipakkaus

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Johtimen max poikkipinta-ala	35 mm²
Suojausluokka	II
Kotelointiluokka	IP65
UL Type Rating	ei tied.

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	250 mm
Pituus	250 mm
Korkeus	115 mm
Paino	1.331 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.7 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902558018
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES	pdf (1 MB)

Mittalehti

Mittapiirros	pdf (533 KB)
Mittapiirros	dxf (5 MB)
Mittapiirros	dwg (946 KB)
Mittapiirros	jpg (1 MB)

Sertifikaatti

CE Ilmoitus DE/EN/PL	pdf (316 KB)
DNV Sertifikaatti EN	pdf (198 KB)
DLG Sertifiointi DE	pdf (2 MB)
UKCA Ilmoitus EN	pdf (49 KB)
DLG Sertifiointi EN	pdf (2 MB)
CE Ilmoitus DE/EN/FR	pdf (312 KB)
VDE Sertifikaatti (DIN EN 60670) DE/EN	pdf (329 KB)

Lisävarusteet

Holkkitiiviste KVR M20-GDB/MGM

Mitat : 30 x 30 x 37 mm
Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Abox-i 350-35²

Sähköiset ominaisuudet

Värit

Mitat

Materiaalin ominaisuudet

Mekaaniset ominaisuudet

Ympäristöolosuhteet

Sales Information

Materiaali

Sertifikaatit

Lataa tietolomake

Asennusohje

Mittalehti

Sertifikaatti

Lisävarusteet

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm

Tiiveysalue 21 - 34,5 mm, Kierteen pituus 13 mm

Tiiveysalue 7 - 13 mm

Tiiveysalue 9 - 17 mm

Tiiveysalue 7 - 13 mm

Tiiveysalue 9 - 17 mm

Tiiveysalue 13 - 21 mm

Tiiveysalue 17 - 28 mm

Kierteen pituus 19 mm

Kierteen pituus 22 mm

musta

harmaa

Putkille joiden ulkohalkaisija on 20mm

väreittäin lajiteltu

toinen puoli suljettu, väreittäin lajiteltu

valkoinen

toinen puoli suljettu, valkoinen

tummanharmaa, 3 x 1,0-2,5 mm²

tummanharmaa, 5 x 1,0-2,5 mm²

5-napainen - 35 mm²

malleihin Abox/Abox-i 250, Abox/Abox-i 350, pituus 218,5 mm

soveltuu Abox/Abox-i 350
