kytkentäkotelona
Tuotenumero: 49140401 | Mitat: 93 x 93 x 55 mm
E-numero: 1622128

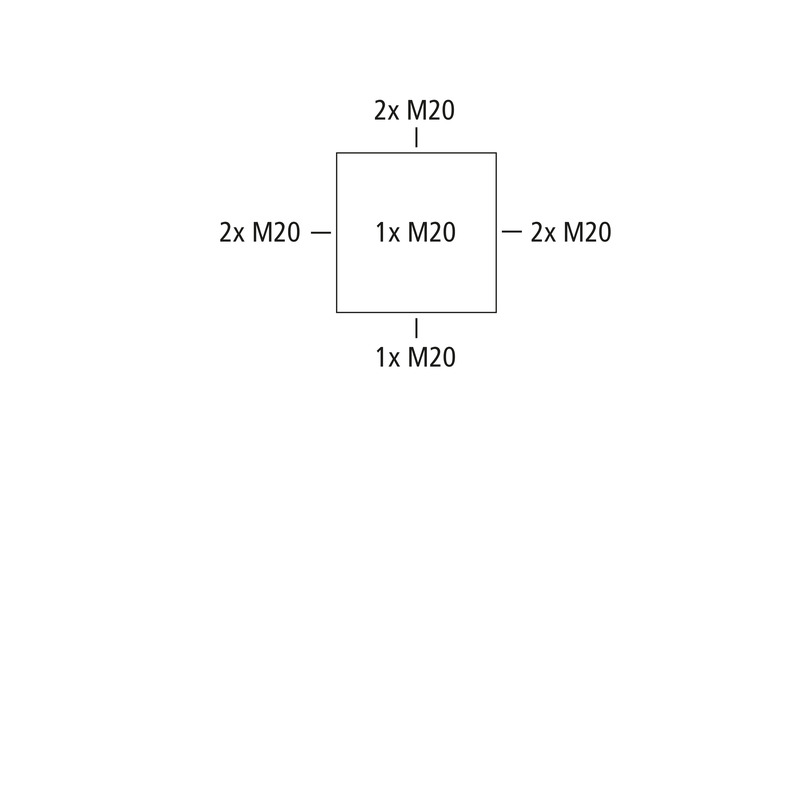

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 4 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20, Tiiveysalue 2 - 16 mm, (1 Takana, 7 Sivuilla), Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille
musta, ruuviliittimellä, 5-napainen - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)
| Nimellisjännite AC | 690 V |
|---|---|
| Johtimen max poikkipinta-ala | 4 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP65 |
| UL Type Rating | ei tied. |
| Pohja-osan väri | musta |
|---|---|
| Kannen väri | musta |
| Leveys | 93 mm |
|---|---|
| Pituus | 93 mm |
| Korkeus | 55 mm |
| Paino | 0.131 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | HB |
| Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan | 650 °C |
| tiivistysväli vähintään | 2 mm |
|---|---|
| tiivistysväli enintään | 16 mm |
| Kiinnitystapa | Seinä-/kattoasennus |
| Iskunkestävyysluokka | IK08 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.7 Nm |
| Kiinnitys | Sisäiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -35 °C |
| Ympäristön lämpötila max. | 80 °C |
| Ympäristön lämpötila 24h | 60 °C |
| Asennuspaikka | katettu ulkotila |
| EAN | 4013902930937 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tullitariffinumero | 85369095 |
| Pohja-osan materiaali | ASA-PC |
|---|---|
| Kannen materiaali | ASA-PC |
| Tiivisteen materiaali | Termoplastinen elastomeeri |
| Kansiruuvin materiaali | Ruostumaton teräs V2A |
| Tarkastusmerkintä | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Tarkastusmerkintä | DLG (ammoniakinkestävyys) |
| Tarkastusmerkintä | DNV (luokka: laivat ja offshore-asennukset) |
Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, musta
Kierrenippa, IP54, M_ x 1,5 mm avoimella tiivistekalvolla, polyeteeni, musta
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...
Kaksoiskalvotiiviste DMS M20/sw
Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...
Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...
Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...
Liitinkisko Abox 025/040 KLS-2,5²/4²
Kytkentäliitin standardin DIN EN 60998 mukaan (VDE 0613), Ui=690V
sinetöintipakkaus
Liittimen pidin Abox 025/040 KLH-SL 0,2/4²
Liitin WAGO liittimille, sarja 221-41X
