Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025

kytkentäkotelona

Abox-i 100-10²/sw

Tuotenumero: 49141001 | Mitat: 140 x 140 x 79 mm

E-numero: 1622130

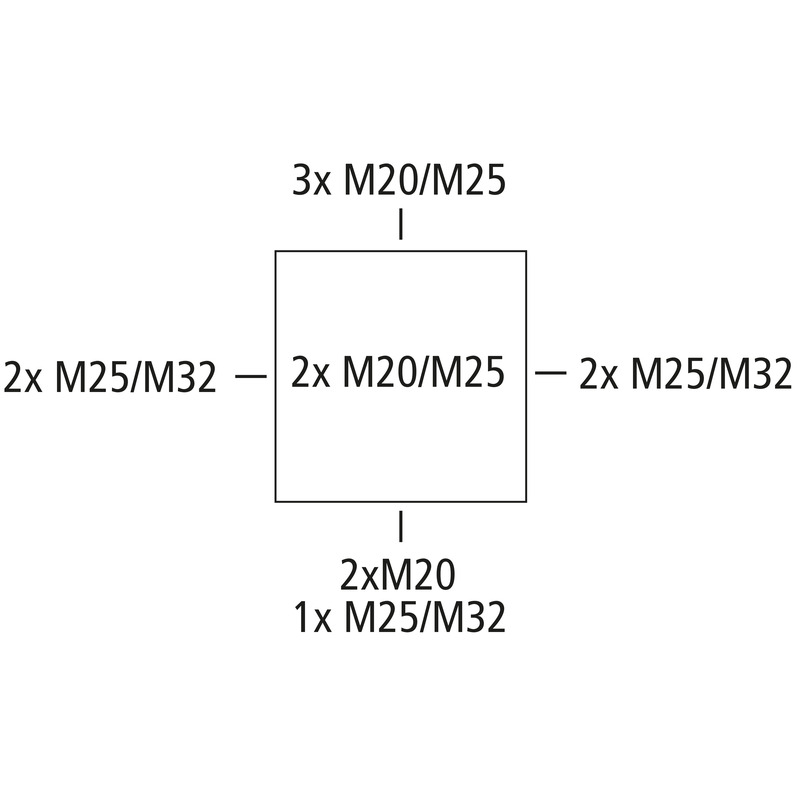

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 10 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille

musta, korkeatasoisella ruuviliittimellä, 5-napainen - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Sisältää tarvikkeet:
4 Kaksoiskalvotiiviste IP66 M32 kaapeleille 14 - 21 mm

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP65
UL Type Rating	ei tied.

Värit

Pohja-osan väri	musta
Kannen väri	musta

Mitat

Leveys	140 mm
Pituus	140 mm
Korkeus	79 mm
Paino	0.4119 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.7 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902930975
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES	pdf (1 MB)

Mittalehti

Mittapiirros	pdf (439 KB)
Mittapiirros	dxf (4 MB)
Mittapiirros	dwg (875 KB)
Mittapiirros	jpg (2 MB)

Sertifikaatti

VDE Sertifikaatti (DIN EN 60670) DE/EN	pdf (329 KB)
CE Ilmoitus DE/EN/PL	pdf (316 KB)
CE Ilmoitus DE/EN/FR	pdf (312 KB)
DLG Sertifiointi DE	pdf (2 MB)
DNV Sertifikaatti EN	pdf (198 KB)
DLG Sertifiointi EN	pdf (2 MB)
UKCA Ilmoitus EN	pdf (49 KB)

Lisävarusteet

Holkkitiiviste KVR M20-MGM/sw

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22702001
E-numero: 1720822

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...
