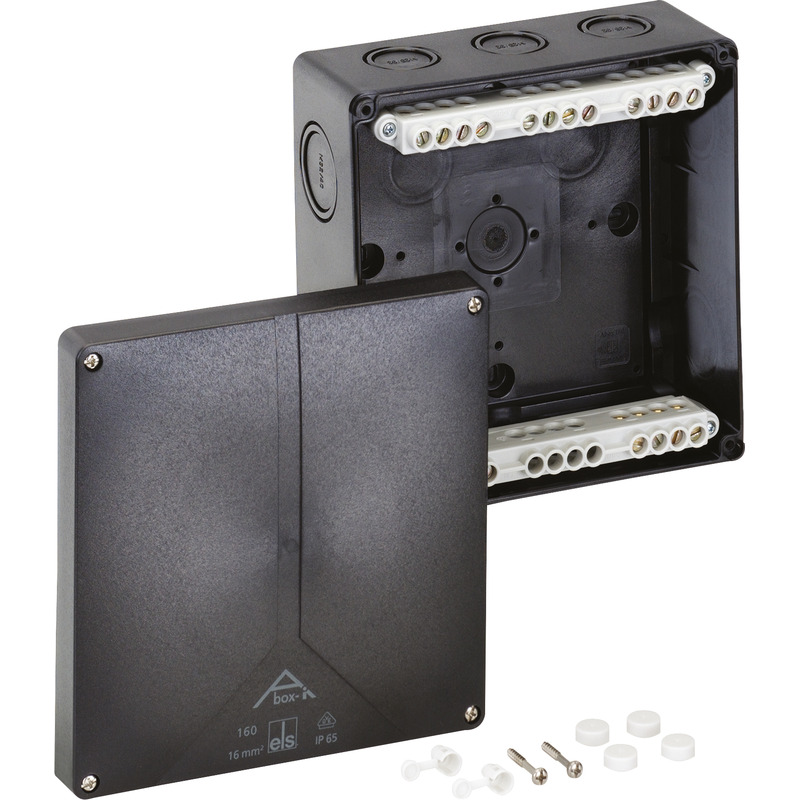

kytkentäkotelona
Tuotenumero: 49141601 | Mitat: 180 x 180 x 91 mm
E-numero: 1622131

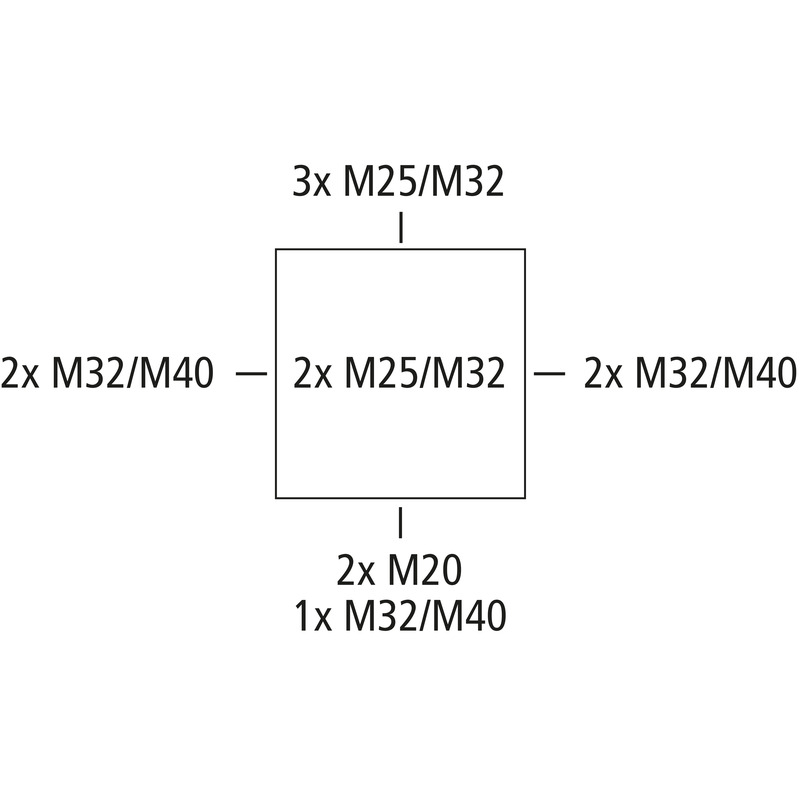

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 16 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M32/M40, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille
musta, korkealla ruuviliittimellä, 5-napainen - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)
Sisältää tarvikkeet:
1 sinetöintipakkaus
| Nimellisjännite AC | 690 V |
|---|---|
| Johtimen max poikkipinta-ala | 16 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP65 |
| UL Type Rating | ei tied. |
| Pohja-osan väri | musta |
|---|---|
| Kannen väri | musta |
| Leveys | 180 mm |
|---|---|
| Pituus | 180 mm |
| Korkeus | 91 mm |
| Paino | 0.7034 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | V2 |
| Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan | 960 °C |
| Kiinnitystapa | Seinä-/kattoasennus |
|---|---|
| Iskunkestävyysluokka | IK08 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.7 Nm |
| Kiinnitys | Sisäiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -35 °C |
| Ympäristön lämpötila max. | 80 °C |
| Ympäristön lämpötila 24h | 60 °C |
| Asennuspaikka | katettu ulkotila |
| EAN | 4013902930999 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tullitariffinumero | 85369095 |
| Pohja-osan materiaali | Polykarbonaatti |
|---|---|
| Kannen materiaali | Polykarbonaatti, lasikuituvahvistettu |
| Tiivisteen materiaali | Polyuretaani |
| Kansiruuvin materiaali | Ruostumaton teräs V2A |
| Tarkastusmerkintä | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Tarkastusmerkintä | DLG (ammoniakinkestävyys) |
| Tarkastusmerkintä | DNV (luokka: laivat ja offshore-asennukset) |
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...
Kaksoiskalvotiiviste DMS M20/sw
Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiiviste DMS M32/sw
Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...
Yhdistelmäsarja, koteloiden liittämiseen metrisillä sisäänvienneillä, polystyreeniä, harmaa,...
Kytkentäliitin standardin DIN EN 60998 mukaan (VDE 0613), Ui=690V
Asennuskisko standardin DIN EN 60715 mukainen, 35 x 7,5 mm, mukana kiinnitysruuvit

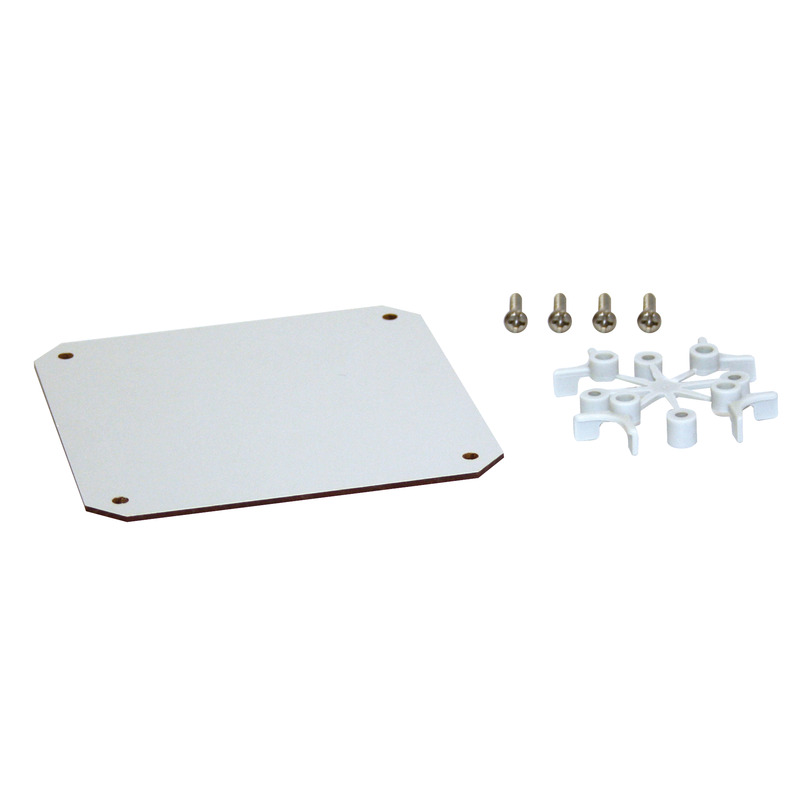

Asennuslevy melamiinipäällysteistä eristemateriaalia, paksuus 2,5 mm, harmaa sis. kiinnitysruuvit
