Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025

kytkentäkotelona

Abox-i 350-35²/sw

Tuotenumero: 49143501 | Mitat: 250 x 250 x 115 mm

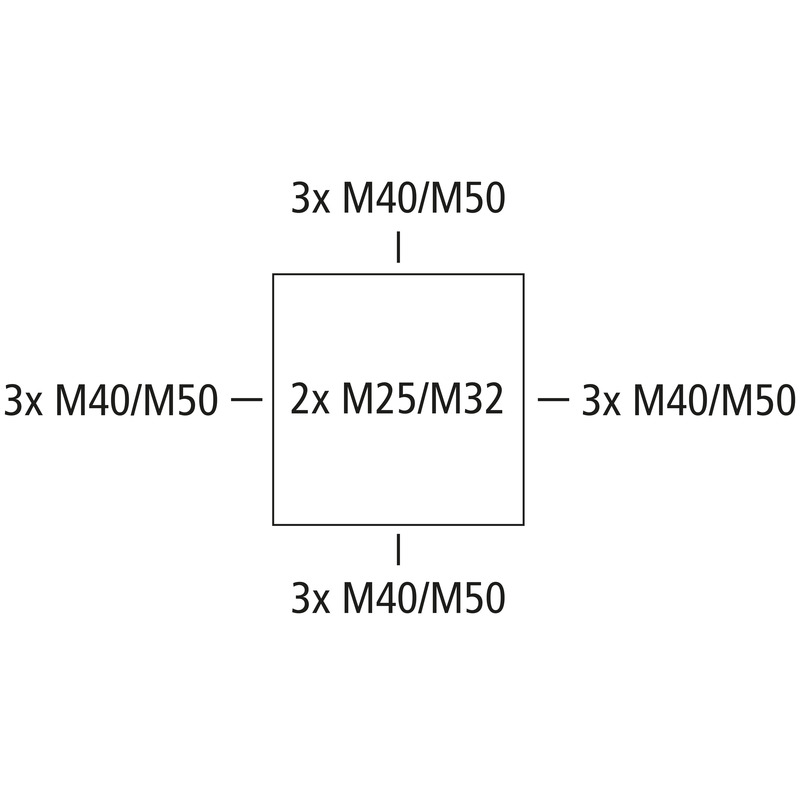

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 35 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M25/M32/M40/M50, (2 Takana, 12 Sivuilla), Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille

musta, korkealla ruuviliittimellä, 5-napainen - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Sisältää tarvikkeet:
1 sinetöintipakkaus

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Johtimen max poikkipinta-ala	35 mm²
Suojausluokka	II
Kotelointiluokka	IP65
UL Type Rating	ei tied.

Värit

Pohja-osan väri	musta
Kannen väri	musta

Mitat

Leveys	250 mm
Pituus	250 mm
Korkeus	115 mm
Paino	1.333 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.7 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902931019
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES	pdf (1 MB)

Mittalehti

Mittapiirros	jpg (1 MB)
Mittapiirros	pdf (533 KB)
Mittapiirros	dxf (5 MB)
Mittapiirros	dwg (946 KB)

Sertifikaatti

CE Ilmoitus DE/EN/PL	pdf (316 KB)
DLG Sertifiointi DE	pdf (2 MB)
UKCA Ilmoitus EN	pdf (49 KB)
DLG Sertifiointi EN	pdf (2 MB)
CE Ilmoitus DE/EN/FR	pdf (312 KB)
DNV Sertifikaatti EN	pdf (198 KB)
VDE Sertifikaatti (DIN EN 60670) DE/EN	pdf (329 KB)

Lisävarusteet

Holkkitiiviste KVR M20-MGM/sw

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22702001
E-numero: 1720822

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...
