kytkentäkotelona
Tuotenumero: 49191001 | Mitat: 140 x 140 x 79 mm
E-numero: 1622137

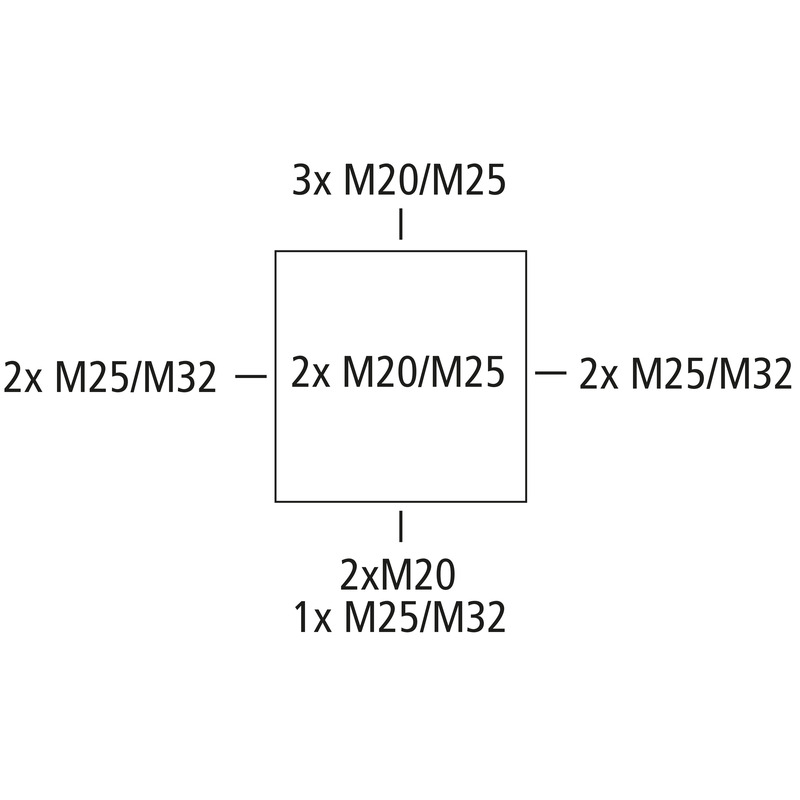

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 10 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille
musta, ilman liittimiä
Sisältää tarvikkeet:
4 Kaksoiskalvotiiviste IP66 M32 kaapeleille 14 - 21 mm
| Nimellisjännite AC | 690 V |
|---|---|
| Johtimen max poikkipinta-ala | 10 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP65 |
| UL Type Rating | ei tied. |
| Pohja-osan väri | musta |
|---|---|
| Kannen väri | musta |
| Leveys | 140 mm |
|---|---|
| Pituus | 140 mm |
| Korkeus | 79 mm |
| Paino | 0.343 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | V2 |
| Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan | 960 °C |
| Kiinnitystapa | Seinä-/kattoasennus |
|---|---|
| Iskunkestävyysluokka | IK08 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.7 Nm |
| Kiinnitys | Sisäiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -35 °C |
| Ympäristön lämpötila max. | 80 °C |
| Ympäristön lämpötila 24h | 60 °C |
| Asennuspaikka | katettu ulkotila |
| EAN | 4013902930982 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tullitariffinumero | 85389099 |
| Pohja-osan materiaali | Polykarbonaatti |
|---|---|
| Kannen materiaali | Polykarbonaatti, lasikuituvahvistettu |
| Tiivisteen materiaali | Polyuretaani |
| Kansiruuvin materiaali | Ruostumaton teräs V2A |
| Tarkastusmerkintä | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Tarkastusmerkintä | DLG (ammoniakinkestävyys) |
| Tarkastusmerkintä | DNV (luokka: laivat ja offshore-asennukset) |
