Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025
Abox-i 350-L/sw Abox-i 350-L/sw

kytkentäkotelona

Abox-i 350-L/sw

Tuotenumero: 49193501 | Mitat: 250 x 250 x 115 mm

E-numero: 1622140

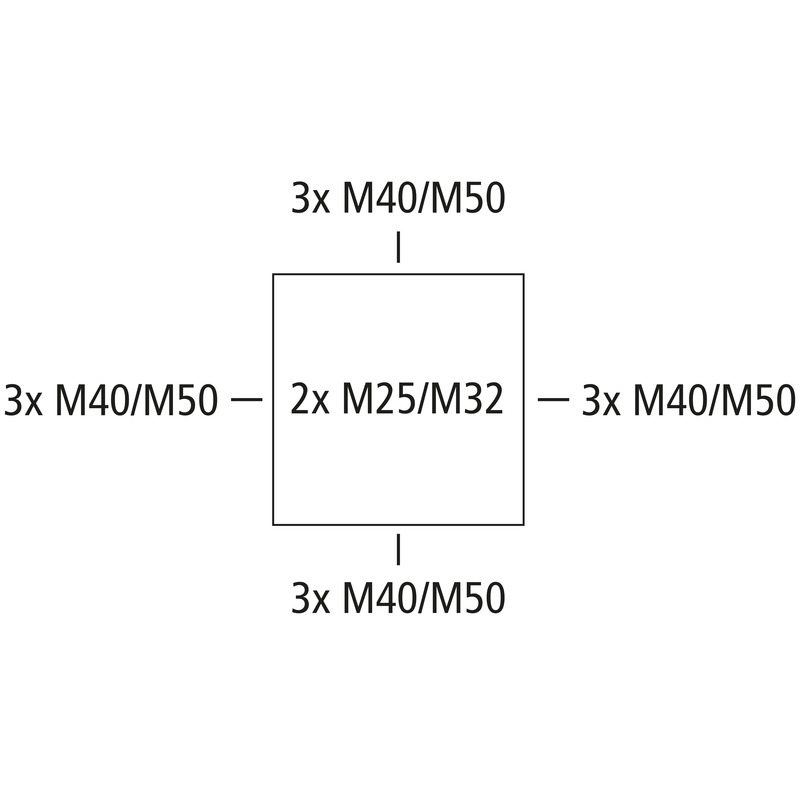

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 35 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M25/M32/M40/M50, (2 Takana, 12 Sivuilla), Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille

musta, ilman liittimiä

Sisältää tarvikkeet:
1 sinetöintipakkaus

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Johtimen max poikkipinta-ala 35 mm²
Suojausluokka II
Kotelointiluokka IP65
UL Type Rating ei tied.

Värit

Pohja-osan väri musta
Kannen väri musta

Mitat

Leveys 250 mm
Pituus 250 mm
Korkeus 115 mm
Paino 1.025 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 960 °C

Mekaaniset ominaisuudet

Kiinnitystapa Seinä-/kattoasennus
Iskunkestävyysluokka IK08
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.7 Nm
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -35 °C
Ympäristön lämpötila max. 80 °C
Ympäristön lämpötila 24h 60 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902931026
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85389099

Materiaali

Pohja-osan materiaali Polykarbonaatti
Kannen materiaali Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali Polyuretaani
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)
Tarkastusmerkintä DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES pdf (1 MB)

Mittalehti

Mittapiirros pdf (533 KB)
Mittapiirros dxf (5 MB)
Mittapiirros dwg (946 KB)
Mittapiirros jpg (1 MB)

Sertifikaatti

VDE Sertifikaatti (DIN EN 60670) DE/EN pdf (329 KB)
UKCA Ilmoitus EN pdf (49 KB)
DLG Sertifiointi DE pdf (2 MB)
CE Ilmoitus DE/EN/PL pdf (316 KB)
DLG Sertifiointi EN pdf (2 MB)
CE Ilmoitus DE/EN/FR pdf (312 KB)
DNV Sertifikaatti EN pdf (198 KB)

Lisävarusteet

Holkkitiiviste - KVR M20-MGM/sw

Holkkitiiviste KVR M20-MGM/sw

  • Mitat : 26,5 x 26,5 x 36 mm
  • Tuotenumero: 22702001
  • E-numero: 1720822

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M25-MGM/sw

Holkkitiiviste KVR M25-MGM/sw

  • Mitat : 31,5 x 31,5 x 44 mm
  • Tuotenumero: 22702501
  • E-numero: 1720823

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M32-MGM/sw

Holkkitiiviste KVR M32-MGM/sw

  • Mitat : 40 x 40 x 50 mm
  • Tuotenumero: 22703201
  • E-numero: 1720824

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M40-MGM/sw

Holkkitiiviste KVR M40-MGM/sw

  • Mitat : 50 x 50 x 54 mm
  • Tuotenumero: 22704001
  • E-numero: 1720825

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M50-MGM/sw

Holkkitiiviste KVR M50-MGM/sw

  • Mitat : 60 x 60 x 63 mm
  • Tuotenumero: 22705001
  • E-numero: 1720826

Tiiveysalue 21 - 34,5 mm, Kierteen pituus 13 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M20/sw

Kaksoiskalvotiiviste DMS M20/sw

  • Mitat : 25,2 x 25,2 x 13,4 mm
  • Tuotenumero: 26002001
  • E-numero: 1720818

Tiiveysalue 7 - 13 mm



Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M25/sw

Kaksoiskalvotiiviste DMS M25/sw

  • Mitat : 29,7 x 29,7 x 13,6 mm
  • Tuotenumero: 26002501

Tiiveysalue 9 - 17 mm



Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M32/sw

Kaksoiskalvotiiviste DMS M32/sw

  • Mitat : 36,7 x 36,7 x 14,7 mm
  • Tuotenumero: 26003201
  • E-numero: 1720820

Tiiveysalue 13 - 21 mm



Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Liitospakkaus - KS M25

Liitospakkaus KS M25

  • Mitat : 36 x 32 x 27 mm
  • Tuotenumero: 19202501
  • E-numero: 3429676

Kierteen pituus 19 mm



Yhdistelmäsarja, koteloiden liittämiseen metrisillä sisäänvienneillä, polystyreeniä, harmaa,...



Tuotelistaus
Lisätiedot
Liitospakkaus - KS M25-gro

Liitospakkaus KS M25-gro

  • Mitat : 36 x 32 x 22 mm
  • Tuotenumero: 19202601

Kierteen pituus 22 mm



Yhdistelmäsarja, koteloiden liittämiseen metrisillä sisäänvienneillä, polystyreeniä, harmaa,...



Tuotelistaus
Lisätiedot
Tuuletusventtiili - BST M20/sw

Tuuletusventtiili BST M20/sw

  • Mitat : 25,2 x 11,9 x 25,2 mm
  • Tuotenumero: 26202001

musta



Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...



Tuotelistaus
Lisätiedot
Tuuletusventtiili - BST M20

Tuuletusventtiili BST M20

  • Mitat : 25,22 x 11,9 x 25,2 mm
  • Tuotenumero: 26242001
  • E-numero: 1736247

harmaa



Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...



Tuotelistaus
Lisätiedot
Putkinysä - RST M20

Putkinysä RST M20

  • Mitat : 29 x 26 x 38 mm
  • Tuotenumero: 28842001

Putkille joiden ulkohalkaisija on 20mm



Putki-istukat sileiden putkien kiinnittämiseen vastamutterilla, polystyreeni, harmaa



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!
Liitinrima - HandyGrip VG 20

Liitinrima HandyGrip VG 20

  • Tuotenumero: 68502001

väreittäin lajiteltu



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!
Liitinrima - HandyGrip VG 21

Liitinrima HandyGrip VG 21

  • Tuotenumero: 68502101

toinen puoli suljettu, väreittäin lajiteltu



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!
Liitinrima - Handy Grip VG 20 W

Liitinrima Handy Grip VG 20 W

  • Tuotenumero: 68512001

valkoinen



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!
Liitinrima - HandyGrip VG 21 w

Liitinrima HandyGrip VG 21 w

  • Tuotenumero: 68512101

toinen puoli suljettu, valkoinen



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!
Jousiliitin - HandyQuick SQ 32

Jousiliitin HandyQuick SQ 32

  • Tuotenumero: 68832001

tummanharmaa, 3 x 1,0-2,5 mm²



Jousiliitin yksilankaisille johtimille standardin DIN EN 60998 mukaan (VDE 0613), Ui=400 V



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!
Jousiliitin - HandyQuick SQ 52

Jousiliitin HandyQuick SQ 52

  • Tuotenumero: 68852001

tummanharmaa, 5 x 1,0-2,5 mm²



Jousiliitin yksilankaisille johtimille standardin DIN EN 60998 mukaan (VDE 0613), Ui=400 V



Tuotelistaus
Lisätiedot
Liitinkisko - Abox 250/350 KLS-25²/35²

Liitinkisko Abox 250/350 KLS-25²/35²

  • Mitat : 277 x 66 x 18 mm
  • Tuotenumero: 84003501
  • E-numero: 1622295

5-napainen - 35 mm²



Kytkentäliitin standardin DIN EN 60998 mukaan (VDE 0613), Ui=690V



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!
DIN-asennuskisko - NS35-216/2

DIN-asennuskisko NS35-216/2

  • Mitat : 35 x 219 x 15 mm
  • Tuotenumero: 89403501

malleihin Abox/Abox-i 250, Abox/Abox-i 350, pituus 218,5 mm



Asennuskisko standardin DIN EN 60715 mukainen, 35 x 7,5 mm, mukana kiinnitysruuvit



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!
Asennuslevy - Abox 350 MPI

Asennuslevy Abox 350 MPI

  • Mitat : 217 x 217 x 2,5 mm
  • Tuotenumero: 89503501

soveltuu Abox/Abox-i 350



Asennuslevy melamiinipäällysteistä eristemateriaalia, paksuus 2,5 mm, harmaa sis. kiinnitysruuvit



Tuotelistaus
Lisätiedot
