Abox XT 025-2,5²

Tuotenumero: 49240201 | Mitat: 82 x 82 x 52 mm

E-numero: 1622242

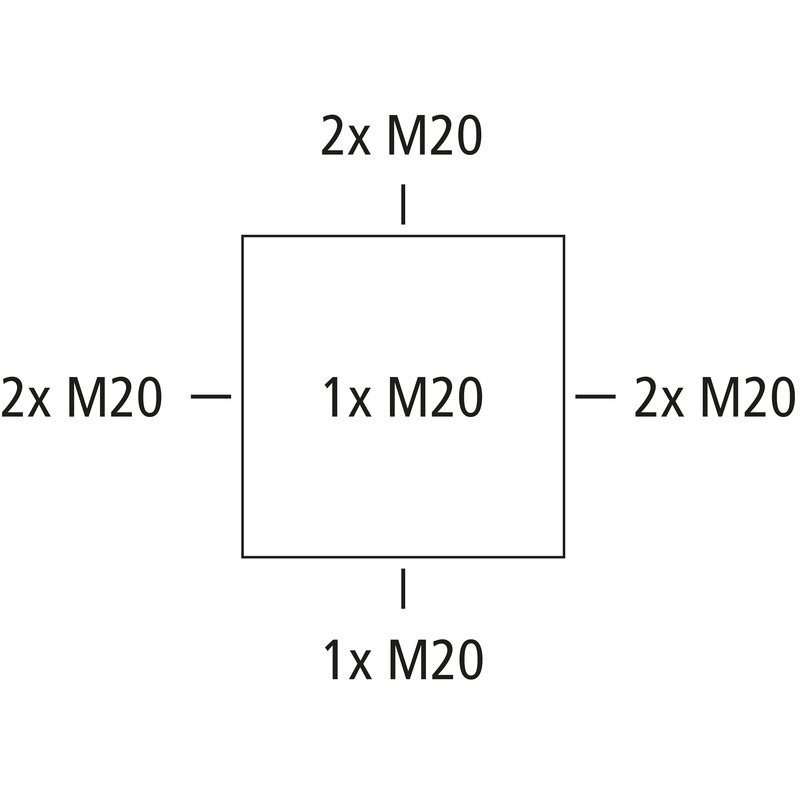

kytkentäkotelona, Suojaluokiteltu IP68, Nimellinen poikkipinta-ala 2,5 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Metriset läpilyöntiaihiot, M20, (1 Takana, 7 Sivuilla), Sisäiset kiinnityspisteet, ruuviliittimillä kapselointia varten, asennusta varten tulva-alueille ja maahan ilman liikennekuormia,

harmaa, I_n=24 Ampeeri, ruuviliittimellä, 5-napainen - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

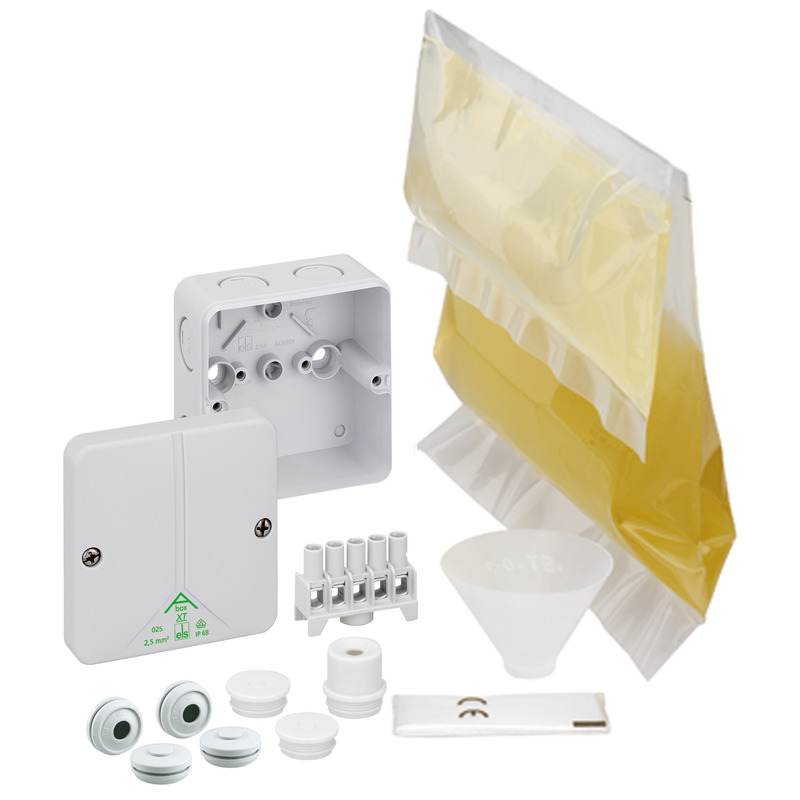

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M20 tiivistysalue 7-12 mm, 2 tiivistetulppaa M20, 1 kiinnitysholkki M20, 1 valettu hartsipussi GHB1 ja täyttösuppilo

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Johtimen max poikkipinta-ala	2,5 mm²
Suojausluokka	II
Kotelointiluokka	IP68
UL Type Rating	ei tied.

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	82 mm
Pituus	82 mm
Korkeus	52 mm
Paino	0.474 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Yleiskäyttöinen
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.7 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902351411
Packing Unit Code	CT
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)
