Abox XT 100-10²

Abox XT 100-10²

kytkentäkotelona

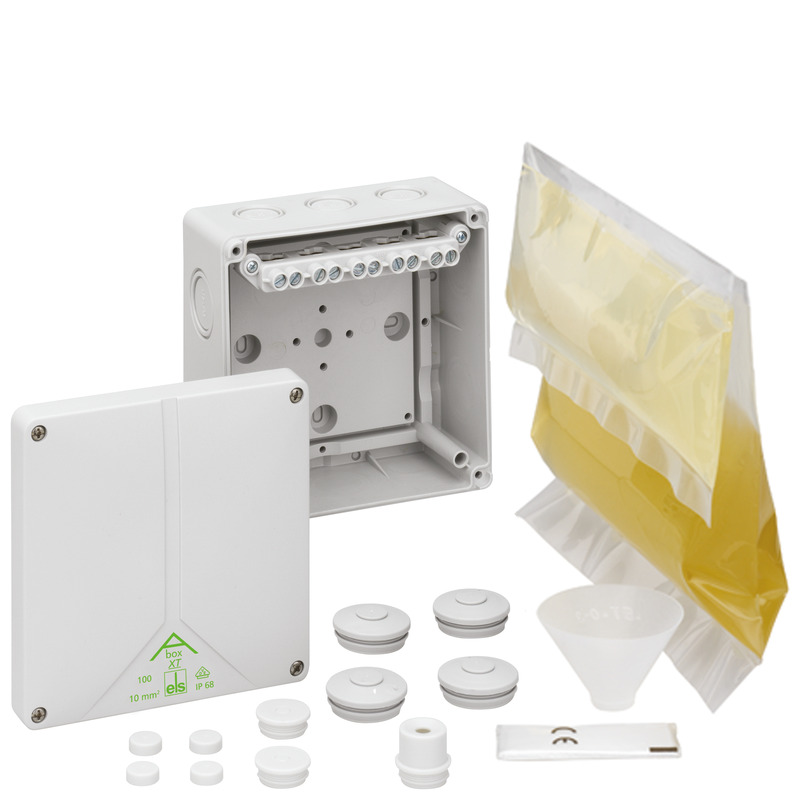

Abox XT 100-10²

Tuotenumero: 49241001 | Mitat: 140 x 140 x 79 mm

E-numero: 1622248

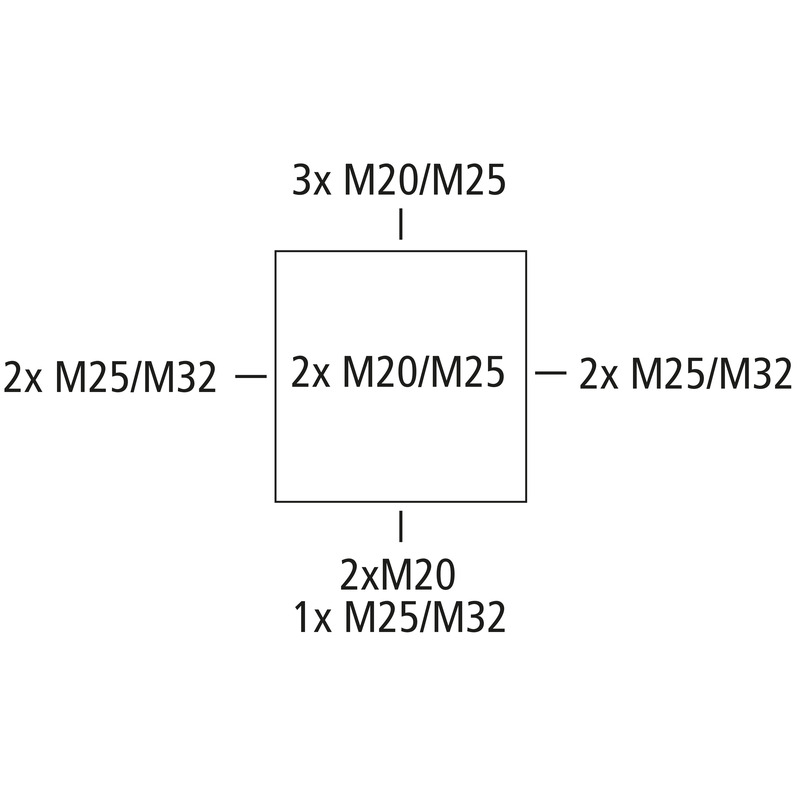

kytkentäkotelona, Suojaluokiteltu IP68, Nimellinen poikkipinta-ala 10 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuviliittimillä kapselointia varten, asennusta varten tulva-alueille ja maahan ilman liikennekuormia,

harmaa, korkeatasoisella ruuviliittimellä, 5-napainen - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M32 tiivistysalue 14-21 mm, 2 tiivistetulppaa M20, 1 kiinnitysholkki M20, 1 valettu hartsipussi GHB4 ja täyttösuppilo

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP68
UL Type Rating	ei tied.

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	140 mm
Pituus	140 mm
Korkeus	79 mm
Paino	2.08 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Yleiskäyttöinen
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.7 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902351473
Packing Unit Code	CT
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES	pdf (611 KB)

Mittalehti

Mittapiirros	pdf (439 KB)
Mittapiirros	dxf (4 MB)
Mittapiirros	dwg (875 KB)
Mittapiirros	jpg (2 MB)

Turvallisuustietolomake

Turvallisuustietolomake DK	pdf (199 KB)
Turvallisuustietolomake DE	pdf (794 KB)
Turvallisuustietolomake EN	pdf (774 KB)

Sertifikaatti

CE Ilmoitus DE/EN/FR	pdf (311 KB)
CE Ilmoitus DE/EN/PL	pdf (315 KB)
CE Ilmoitus DE/EN/PL	pdf (90 KB)
CE Ilmoitus DE/EN/FR	pdf (62 KB)
VDE Sertifikaatti (DIN EN 60670-1 / -22) DE/EN	pdf (269 KB)
UKCA Ilmoitus EN	pdf (49 KB)

Lisävarusteet

Tämä artikkeli on arkistoitu!

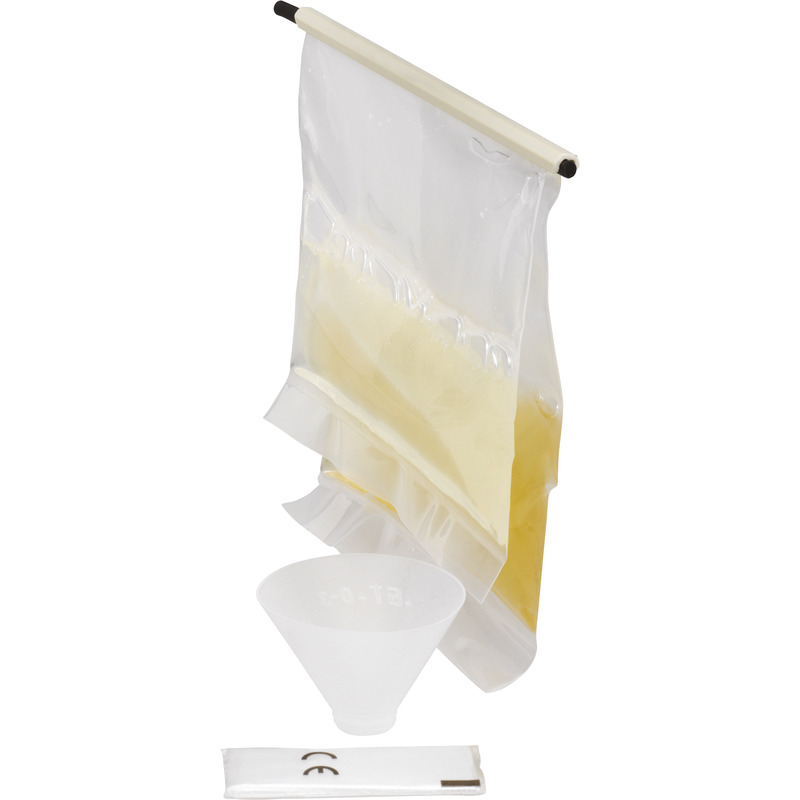

Kaksikomponentti geelipussi - GHB 4
