Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025

Abox-i m 025 AB-2,5²

Abox-i m 025 AB-2,5²

kytkentäkotelona

Abox-i m 025 AB-2,5²

Tuotenumero: 49940201 | Mitat: 82 x 82 x 52 mm

E-numero: 1622210

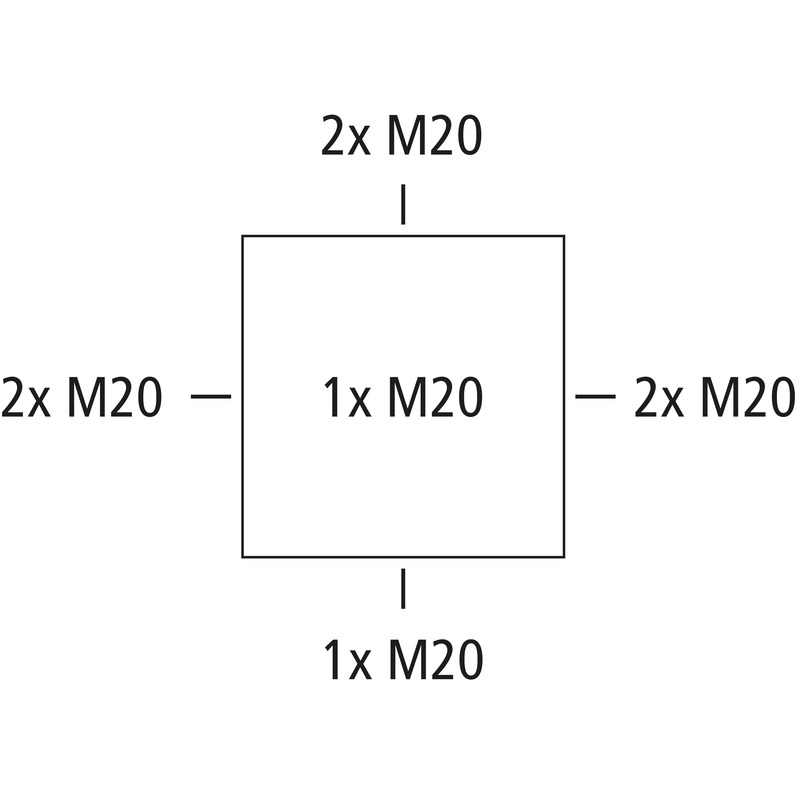

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 2,5 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20, (1 Takana, 7 Sivuilla), Ulkoiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille

harmaa, I_n=24 Ampeeri, ruuviliittimellä, 5-napainen - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Sisältää tarvikkeet:
4 Kaksoiskalvotiiviste IP66 M20 kaapeleille 7 - 12 mm

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Johtimen max poikkipinta-ala	2,5 mm²
Suojausluokka	II
Kotelointiluokka	IP66
UL Type Rating	ei tied.

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	82 mm
Pituus	82 mm
Korkeus	52 mm
Paino	0.138 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.7 Nm
Kiinnitys	Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902532520
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros	dxf (4 MB)
Mittapiirros	dwg (801 KB)
Mittapiirros	jpg (1 MB)
Mittapiirros	pdf (365 KB)

Sertifikaatti

DNV Sertifikaatti EN	pdf (198 KB)
VDE Sertifikaatti (DIN EN 60670) DE/EN	pdf (329 KB)
CE Ilmoitus DE/EN/PL	pdf (316 KB)
DLG Sertifiointi DE	pdf (2 MB)
UKCA Ilmoitus EN	pdf (49 KB)
CE Ilmoitus DE/EN/FR	pdf (312 KB)
DLG Sertifiointi EN	pdf (2 MB)

Lisävarusteet

Vastamutteri - GMU PA M20

Vastamutteri GMU PA M20

Mitat : 29 x 29 x 6 mm
Tuotenumero: 20842001

M20x1,5 kierteellä

Vastamutteri metrisille kalvotiivistemuttereille ja holkkitiivisteille, polyamidi

Tuotelistaus

Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22742001
E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

Mitat : 30 x 30 x 37 mm
Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M20

Holkkitiiviste KVR M20

Mitat : 30 x 30 x 36 mm
Tuotenumero: 24742001

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, ilman vastamutteria, harmaa
(* IP69...

Tuotelistaus

Holkkitiiviste - KVR M20-GDB

Holkkitiiviste KVR M20-GDB

Mitat : 30 x 30 x 37 mm
Tuotenumero: 24742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, ilman vastamutteria, harmaa
(* IP69...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M20/w

Kaksoiskalvotiiviste DMS M20/w

Mitat : 25,2 x 25,2 x 13,4 mm
Tuotenumero: 26012001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste DMS M20

Mitat : 25,2 x 25,2 x 13,4 mm
Tuotenumero: 26042001
E-numero: 1736235

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Tuotelistaus

Liitinkisko - Abox 025/040 KLS-2,5²/4²

Liitinkisko Abox 025/040 KLS-2,5²/4²

Mitat : 46,6 x 17,8 x 31,5 mm
Tuotenumero: 84000401
E-numero: 1622290

5-napainen – 2,5/4 mm²

Kytkentäliitin standardin DIN EN 60998 mukaan (VDE 0613), U_i=690V

Tuotelistaus

Tämä artikkeli on arkistoitu!

sinetöintipakkaus - Abox PST

sinetöintipakkaus Abox PST

Mitat : 10 x 25 x 12,5 mm
Tuotenumero: 89001001

jakorasioille Abox/Abox-i 025 ... 100, (alk. Abox/Abox-i 160 sisältyy...

sinetöintipakkaus

Tuotelistaus

Liittimen pidin - Abox 025/040 KLH-SL 0,2/4²

Liittimen pidin Abox 025/040 KLH-SL 0,2/4²

Mitat : 56,4 x 23 x 28,5 mm
Tuotenumero: 84000201
E-numero: 1622139

yhteensopiva kaikkien kytkentärasioiden Abox / Abox -i 025/040 ja Abox...

Liitin WAGO liittimille, sarja 221-41X

Tuotelistaus
