Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025

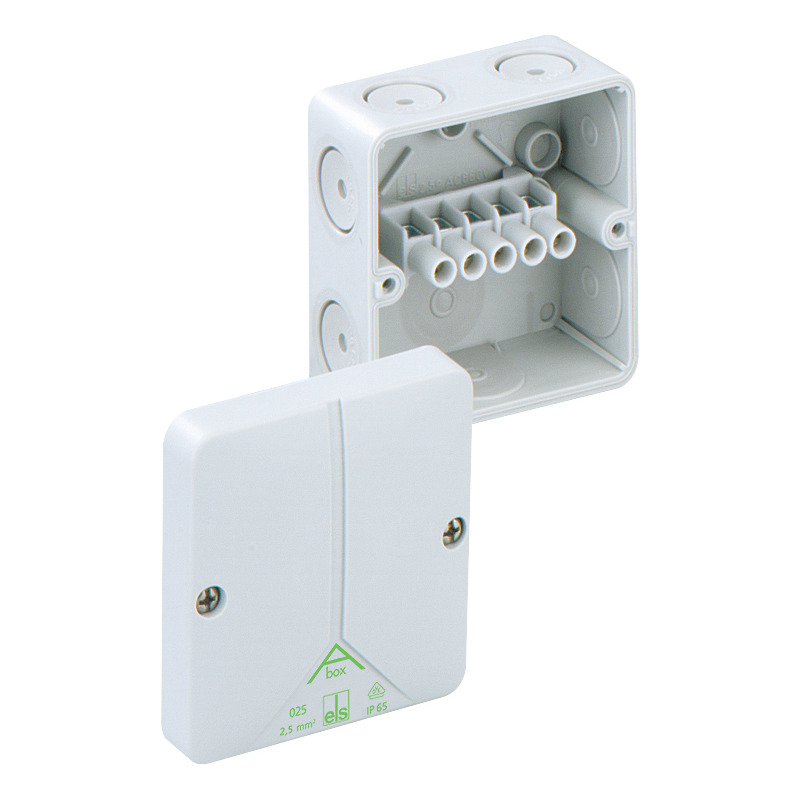

kytkentäkotelona

Abox 025-2,5²

Tuotenumero: 80240701 | Mitat: 80 x 80 x 52 mm

E-numero: 1622202

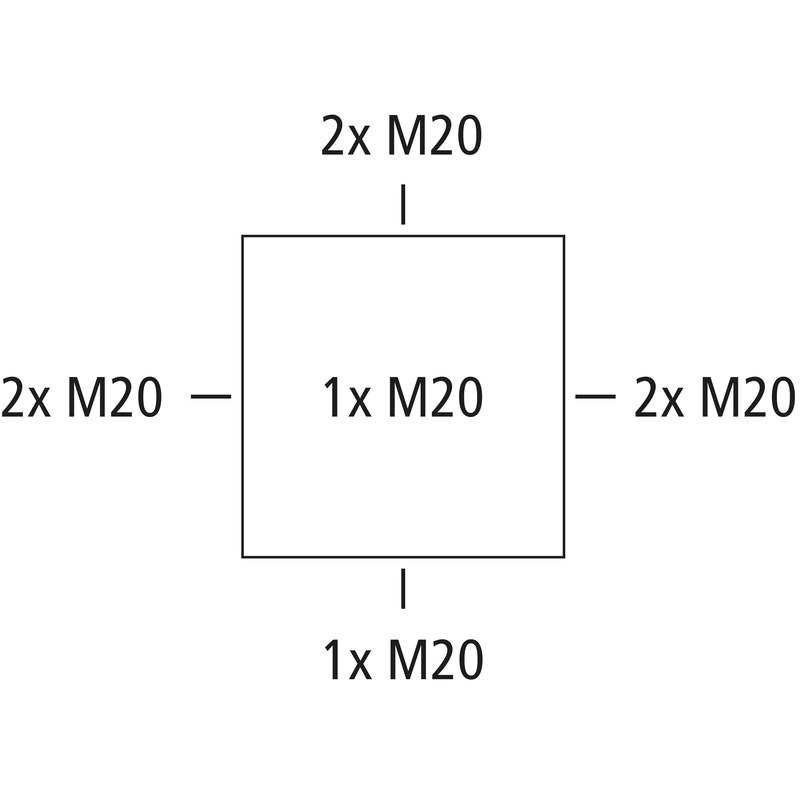

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 2,5 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20, Tiiveysalue 2 - 16 mm, (1 Takana, 7 Sivuilla), Sisäiset kiinnityspisteet, tavallisiin sisäasennuksiin

harmaa, I_n=24 Ampeeri, ruuviliittimellä, 5-napainen - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Sähköiset ominaisuudet

Mitoituskäyttöjännite AC	690 V
Nimellisjännite AC	690 V
Johtimen max poikkipinta-ala	2,5 mm²
Suojausluokka	II
Kotelointiluokka	IP65
UL Type Rating	ei tied.

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	80 mm
Pituus	80 mm
Korkeus	52 mm
Paino	0.1006 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	ei
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	650 °C

Mekaaniset ominaisuudet

tiivistysväli vähintään	2 mm
tiivistysväli enintään	16 mm
Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	Sisällä

Sales Information

EAN	4013902110001
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polystyreeni
Kannen materiaali	Polystyreeni
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES	pdf (1 MB)

Mittalehti

Mittapiirros	dxf (2 MB)
Mittapiirros	dwg (477 KB)
Mittapiirros	jpg (1 MB)
Mittapiirros	pdf (362 KB)

Sertifikaatti

VDE Sertifikaatti DE/EN	pdf (679 KB)
CE Ilmoitus DE/EN/PL	pdf (313 KB)
UKCA Ilmoitus EN	pdf (49 KB)
CE Ilmoitus DE/EN/FR	pdf (220 KB)

Lisävarusteet

Liitinkisko Abox 025/040 KLS-2,5²/4²

Mitat : 46,6 x 17,8 x 31,5 mm
Tuotenumero: 84000401
E-numero: 1622290

5-napainen – 2,5/4 mm²

Kytkentäliitin standardin DIN EN 60998 mukaan (VDE 0613), U_i=690V

Tuotelistaus

Abox 025-2,5²

Sähköiset ominaisuudet

Värit

Mitat

Materiaalin ominaisuudet

Mekaaniset ominaisuudet

Ympäristöolosuhteet

Sales Information

Materiaali

Sertifikaatit

Lataa tietolomake

Asennusohje

Mittalehti

Sertifikaatti

Lisävarusteet

5-napainen – 2,5/4 mm²

Kierteen pituus 17 mm

Tiiveysalue 8 - 13,5 mm, Kierteen pituus 12 mm

Tiiveysalue 8 - 13,5 mm, Kierteen pituus 12 mm

Tiiveysalue 5 - 16 mm

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Tiiveysalue 8 - 13,5 mm

Tiiveysalue 8 - 13,5 mm

Tiiveysalue 7 - 13 mm

Tiiveysalue 7 - 13 mm

musta

harmaa

Putkille joiden ulkohalkaisija on 20mm

jakorasioille Abox/Abox-i 025 ... 100, (alk. Abox/Abox-i 160 sisältyy...
