Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025

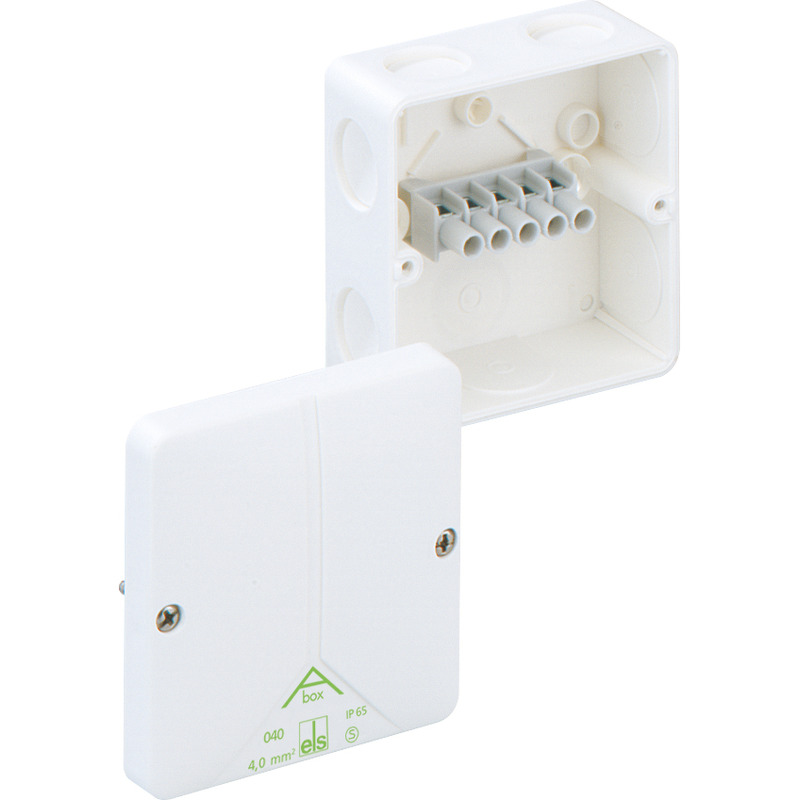

Abox 040-4²/w Abox 040-4²/w

kytkentäkotelona

Abox 040-4²/w

Tuotenumero: 80410701 | Mitat: 93 x 93 x 55 mm

E-numero: 1622262

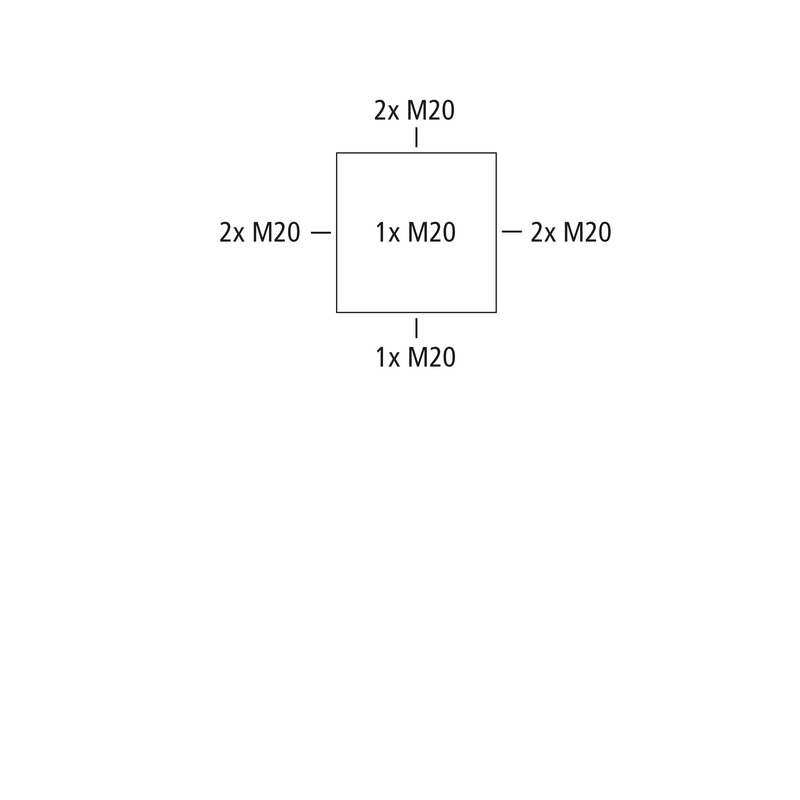

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 4 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20, Tiiveysalue 2 - 16 mm, (1 Takana, 7 Sivuilla), Sisäiset kiinnityspisteet, tavallisiin sisäasennuksiin

valkoinen, ruuviliittimellä, 5-napainen - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Johtimen max poikkipinta-ala 4 mm²
Suojausluokka II
Kotelointiluokka IP65
UL Type Rating ei tied.

Värit

Pohja-osan väri valkoinen
Kannen väri valkoinen

Mitat

Leveys 93 mm
Pituus 93 mm
Korkeus 55 mm
Paino 0.1225 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 650 °C

Mekaaniset ominaisuudet

tiivistysväli vähintään 2 mm
tiivistysväli enintään 16 mm
Kiinnitystapa Seinä-/kattoasennus
Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1 Nm
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka Sisällä

Sales Information

EAN 4013902110100
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polystyreeni
Kannen materiaali Polystyreeni
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES pdf (1 MB)

Mittalehti

Mittapiirros pdf (388 KB)
Mittapiirros dxf (3 MB)
Mittapiirros dwg (508 KB)
Mittapiirros jpg (2 MB)

Sertifikaatti

CE Ilmoitus DE/EN/PL pdf (313 KB)
UKCA Ilmoitus EN pdf (49 KB)
CE Ilmoitus DE/EN/FR pdf (220 KB)
VDE Sertifikaatti DE/EN pdf (679 KB)

Lisävarusteet

Liitospakkaus - KS M20

Liitospakkaus KS M20

  • Mitat : 100 x 40 x 30 mm
  • Tuotenumero: 19202001
  • E-numero: 3429674

Kierteen pituus 17 mm



Yhdistelmäsarja, koteloiden liittämiseen metrisillä sisäänvienneillä, polystyreeniä, harmaa,...



Tuotelistaus
Lisätiedot
Kalvotiivistemutteri - WST M20

Kalvotiivistemutteri WST M20

  • Mitat : 24 x 24 x 20 mm
  • Tuotenumero: 20342001

Tiiveysalue 8 - 13,5 mm, Kierteen pituus 12 mm



Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa



Tuotelistaus
Lisätiedot
Vastamutteri - GMU PA M20

Vastamutteri GMU PA M20

  • Mitat : 29 x 29 x 6 mm
  • Tuotenumero: 20842001

M20x1,5 kierteellä



Vastamutteri metrisille kalvotiivistemuttereille ja holkkitiivisteille, polyamidi



Tuotelistaus
Lisätiedot
Kalvotiivistemutteri - WNI M20

Kalvotiivistemutteri WNI M20

  • Mitat : 24 x 24 x 20 mm
  • Tuotenumero: 21342001

Tiiveysalue 8 - 13,5 mm, Kierteen pituus 12 mm



Kierrenippa, IP54, M_ x 1,5 mm avoimella tiivistekalvolla, polyeteeni, harmaa



Tuotelistaus
Lisätiedot
Porraskalvotiiviste - SNI M20

Porraskalvotiiviste SNI M20

  • Mitat : 25 x 25 x 17 mm
  • Tuotenumero: 21642001
  • E-numero: 1736241

Tiiveysalue 5 - 16 mm



Porrastettu nippa, IP55, suljetulla tiivistekalvolla, voidaan leikata useaan portaan, termoplastinen...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-MGM/sw

Holkkitiiviste KVR M20-MGM/sw

  • Mitat : 26,5 x 26,5 x 36 mm
  • Tuotenumero: 22702001
  • E-numero: 1720822

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-GDB/MGM/sw

Holkkitiiviste KVR M20-GDB/MGM/sw

  • Mitat : 30 x 30 x 37 mm
  • Tuotenumero: 22702101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

  • Mitat : 26,5 x 26,5 x 36 mm
  • Tuotenumero: 22742001
  • E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

  • Mitat : 30 x 30 x 37 mm
  • Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M20

Kalvotiiviste AST M20

  • Mitat : 24,5 x 24,5 x 22,5 mm
  • Tuotenumero: 23042001

Tiiveysalue 8 - 13,5 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!

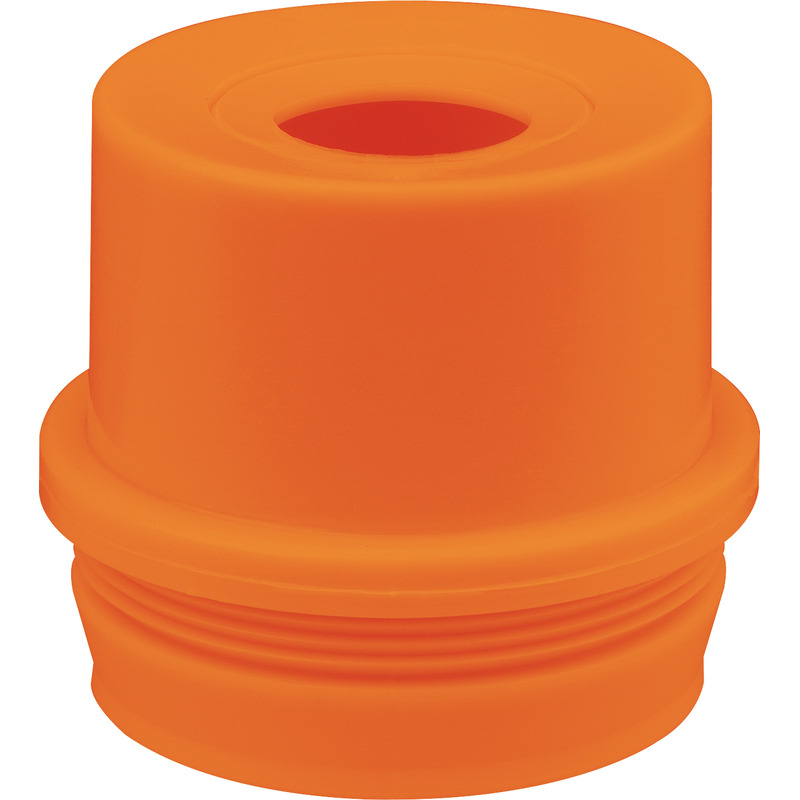

Kalvotiiviste - AST M20/or
