kytkentäkotelona
Tuotenumero: 80870701 | Mitat: 82 x 82 x 52 mm
E-numero: 1622093

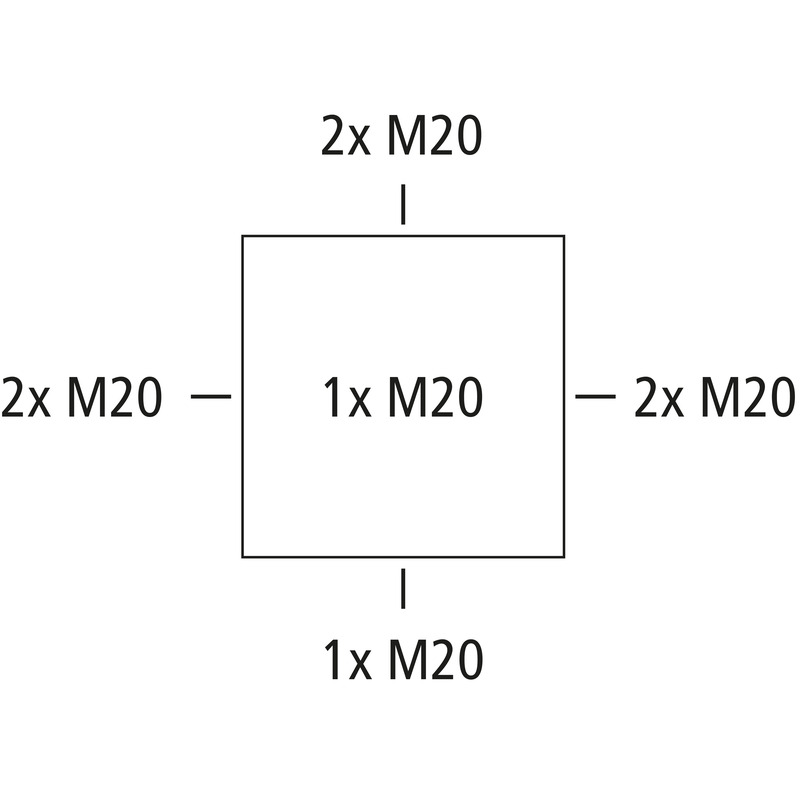

kytkentäkotelona, Suojaluokiteltu IP54/IP65, Nimellinen poikkipinta-ala 2,5 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Metriset läpilyöntiaihiot, M20, (1 Takana, 7 Sivuilla), Ulkoiset kiinnityspisteet, tavallisiin sisäasennuksiin
harmaa, punaisella kannella, ilman liittimiä, turvavalaistuksen piirien tunnistamiseen
Sisältää tarvikkeet:
4 kalvotiiviste IP54 M20 kaapeleille 8 - 13,5 mm, 1 Sulkutulppa M20
| Nimellisjännite AC | 690 V |
|---|---|
| Johtimen max poikkipinta-ala | 2,5 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP54/IP65 |
| UL Type Rating | ei tied. |
| Pohja-osan väri | harmaa |
|---|---|
| Kannen väri | punainen |
| Leveys | 82 mm |
|---|---|
| Pituus | 82 mm |
| Korkeus | 52 mm |
| Paino | 0.0944 kg |
| UV-säteilyn kestävä | ei |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | HB |
| Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan | 650 °C |
| Kiinnitystapa | Seinä-/kattoasennus |
|---|---|
| Iskunkestävyysluokka | IK07 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1 Nm |
| Kiinnitys | Ulkoiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -25 °C |
| Ympäristön lämpötila max. | 40 °C |
| Ympäristön lämpötila 24h | 35 °C |
| Asennuspaikka | Sisällä |
| EAN | 4013902402847 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tullitariffinumero | 85389099 |
| Pohja-osan materiaali | Polystyreeni |
|---|---|
| Kannen materiaali | Polystyreeni |
| Tiivisteen materiaali | Termoplastinen elastomeeri |
| Kansiruuvin materiaali | Ruostumaton teräs V2A |
| Tarkastusmerkintä | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa
Kierrenippa, IP54, M_ x 1,5 mm avoimella tiivistekalvolla, polyeteeni, harmaa
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...
Sulkutulppa suljetulla tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...
Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...
Liitinkisko Abox 025/040 KLS-2,5²/4²
Kytkentäliitin standardin DIN EN 60998 mukaan (VDE 0613), Ui=690V
sinetöintipakkaus
