Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025

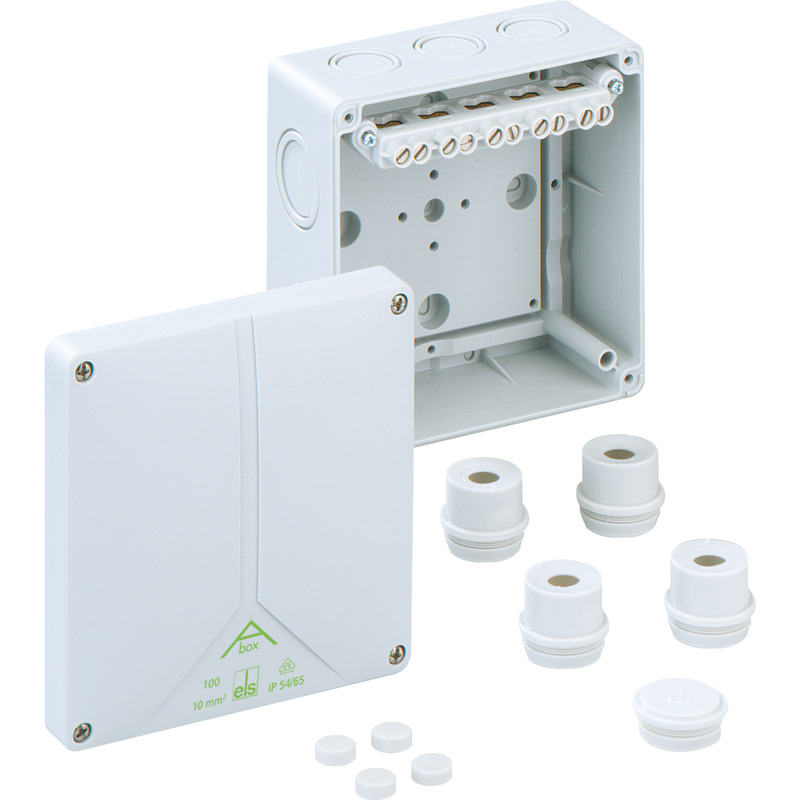

Abox 100-10² Abox 100-10²

kytkentäkotelona

Abox 100-10²

Tuotenumero: 81041001 | Mitat: 140 x 140 x 79 mm

E-numero: 1622222

kytkentäkotelona, Suojaluokiteltu IP54/IP65, Nimellinen poikkipinta-ala 10 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, tavallisiin sisäasennuksiin

harmaa, korkeatasoisella ruuviliittimellä, 5-napainen - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Sisältää tarvikkeet:
4 kalvotiiviste IP54 M32 kaapeleille 13 - 23 mm, 1 Sulkutulppa M32

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Johtimen max poikkipinta-ala 10 mm²
Suojausluokka II
Kotelointiluokka IP54/IP65
UL Type Rating ei tied.

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 140 mm
Pituus 140 mm
Korkeus 79 mm
Paino 0.3556 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 650 °C

Mekaaniset ominaisuudet

Kiinnitystapa Seinä-/kattoasennus
Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1 Nm
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka Sisällä

Sales Information

EAN 4013902110162
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polystyreeni
Kannen materiaali Polystyreeni
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES pdf (1 MB)

Mittalehti

Mittapiirros pdf (439 KB)
Mittapiirros dxf (4 MB)
Mittapiirros dwg (875 KB)
Mittapiirros jpg (2 MB)

Sertifikaatti

CE Ilmoitus DE/EN/FR pdf (220 KB)
UKCA Ilmoitus EN pdf (49 KB)
VDE Sertifikaatti DE/EN pdf (679 KB)
CE Ilmoitus DE/EN/PL pdf (313 KB)
