kytkentäkotelona

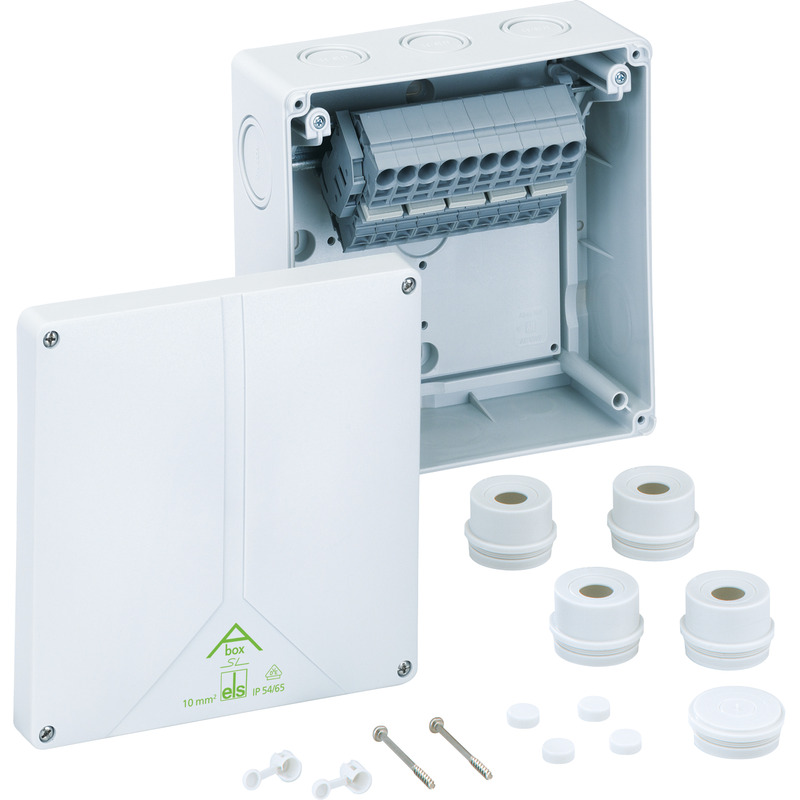

Abox SL-10²

Tuotenumero: 81681001 | Mitat: 180 x 180 x 91 mm

E-numero: 1622064

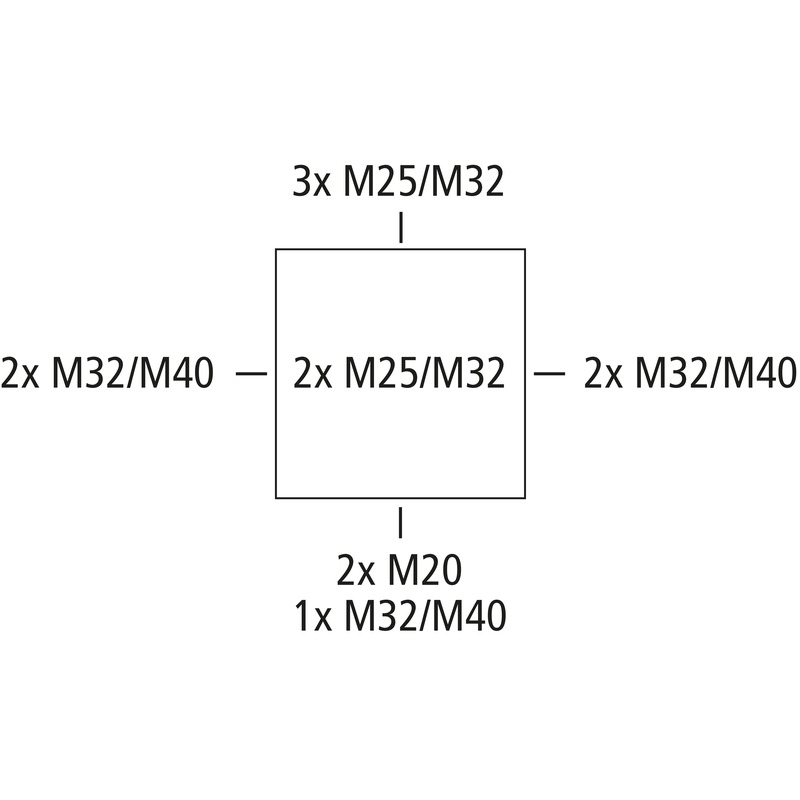

kytkentäkotelona, Suojaluokiteltu IP54/IP65, Nimellinen poikkipinta-ala 10 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Metriset läpilyöntiaihiot, M20/M25/M32/M40, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä tavallisiin sisäasennuksiin

harmaa, korkeatasoisella, ruuvittomalla liittimellä Wago 2010-1201, 5-napainen, max. nimellispoikkipinta-ala standardin DIN EN 60998 mukaan: 10 mm², 57 A:n virtakuormitus, kiinnitettävät poikkipinnat nastaa kohti: 4 x 0,5 - 16 mm² jäykkä ja joustava

Sisältää tarvikkeet:
4 kalvotiiviste IP54 M40 kaapeleille 17 - 30 mm, 1 Sulkutulppa M40, 1 Sinettisarja

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP54/IP65
UL Type Rating	ei tied.

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	180 mm
Pituus	180 mm
Korkeus	91 mm
Paino	0.714 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	ei
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	650 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	Sisällä

Sales Information

EAN	4013902931095
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polystyreeni
Kannen materiaali	Polystyreeni
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros	pdf (628 KB)
Mittapiirros	dxf (7 MB)
Mittapiirros	dwg (1 MB)
Mittapiirros	jpg (1 MB)

Sertifikaatti

VDE Sertifikaatti DE/EN	pdf (768 KB)
CE Ilmoitus DE/EN/FR	pdf (63 KB)
UKCA Ilmoitus EN	pdf (50 KB)

Lisävarusteet

Kalvotiivistemutteri WST M20

Mitat : 24 x 24 x 20 mm
Tuotenumero: 20342001

Tiiveysalue 8 - 13,5 mm, Kierteen pituus 12 mm

Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa
