Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025
Abox 250-L Abox 250-L

kytkentäkotelona

Abox 250-L

Tuotenumero: 82591001 | Mitat: 250 x 200 x 115 mm

E-numero: 1622231

kytkentäkotelona, Suojaluokiteltu IP54/IP65, Nimellinen poikkipinta-ala 25 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Metriset läpilyöntiaihiot, M20/M25/M32/M40/M50, (4 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, tavallisiin sisäasennuksiin

harmaa, ilman liittimiä

Sisältää tarvikkeet:

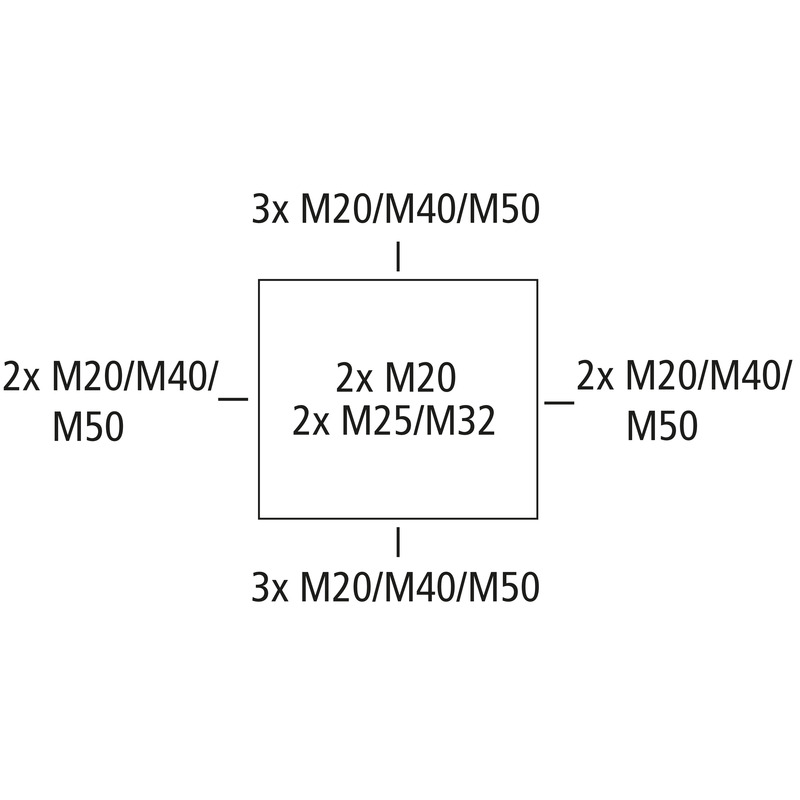

4 kalvotiiviste IP54 M40 kaapeleille 17 - 30 mm, 1 Sulkutulppa M40, 1 Sinettisarja

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Johtimen max poikkipinta-ala 25 mm²
Suojausluokka II
Kotelointiluokka IP54/IP65
UL Type Rating ei tied.

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 250 mm
Pituus 200 mm
Korkeus 115 mm
Paino 0.7472 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 650 °C

Mekaaniset ominaisuudet

Kiinnitystapa Seinä-/kattoasennus
Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1 Nm
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka Sisällä

Sales Information

EAN 4013902948918
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85389099

Materiaali

Pohja-osan materiaali Polystyreeni
Kannen materiaali Polystyreeni
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES pdf (1 MB)

Mittalehti

Mittapiirros jpg (1 MB)
Mittapiirros pdf (449 KB)
Mittapiirros dxf (4 MB)
Mittapiirros dwg (859 KB)

Sertifikaatti

VDE Sertifikaatti DE/EN pdf (679 KB)
CE Ilmoitus DE/EN/FR pdf (220 KB)
UKCA Ilmoitus EN pdf (49 KB)
CE Ilmoitus DE/EN/PL pdf (313 KB)
