Tämä tuote on vanhentunut. voimassaolo päättyy 28.02.2025

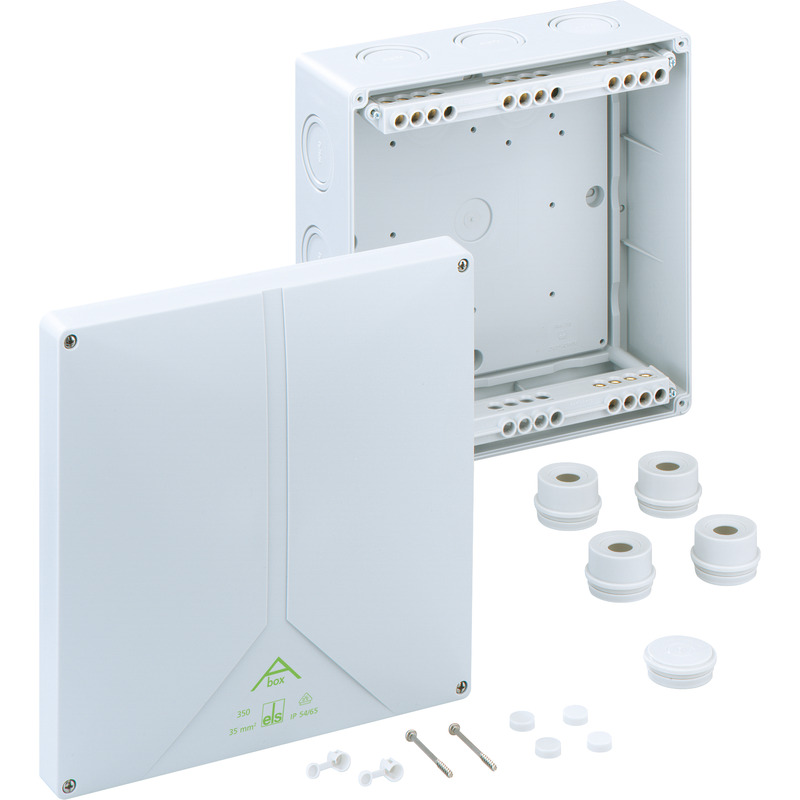

Abox 350-35² Abox 350-35²

kytkentäkotelona

Abox 350-35²

Tuotenumero: 83541001 | Mitat: 250 x 250 x 115 mm

E-numero: 1622232

kytkentäkotelona, Suojaluokiteltu IP54/IP65, Nimellinen poikkipinta-ala 35 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Metriset läpilyöntiaihiot, M25/M32/M40/M50, (2 Takana, 12 Sivuilla), Sisäiset kiinnityspisteet, tavallisiin sisäasennuksiin

harmaa, korkealla kiinnitetyllä ruuviliittimellä, 5-napainen - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Sisältää tarvikkeet:
4 kalvotiiviste IP54 M40 kaapeleille 17 - 30 mm, 1 Sulkutulppa M40, 1 Sinettisarja

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Johtimen max poikkipinta-ala 35 mm²
Suojausluokka II
Kotelointiluokka IP54/IP65
UL Type Rating ei tied.

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 250 mm
Pituus 250 mm
Korkeus 115 mm
Paino 1.1804 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 650 °C

Mekaaniset ominaisuudet

Kiinnitystapa Seinä-/kattoasennus
Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1 Nm
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka Sisällä

Sales Information

EAN 4013902110186
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polystyreeni
Kannen materiaali Polystyreeni
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN/FR/ES pdf (1 MB)

Mittalehti

Mittapiirros pdf (533 KB)
Mittapiirros dxf (5 MB)
Mittapiirros dwg (946 KB)
Mittapiirros jpg (1 MB)

Sertifikaatti

UKCA Ilmoitus EN pdf (49 KB)
CE Ilmoitus DE/EN/FR pdf (220 KB)
CE Ilmoitus DE/EN/PL pdf (313 KB)
VDE Sertifikaatti DE/EN pdf (679 KB)

Lisävarusteet

Liitospakkaus - KS M20

Liitospakkaus KS M20

  • Mitat : 100 x 40 x 30 mm
  • Tuotenumero: 19202001
  • E-numero: 3429674

Kierteen pituus 17 mm



Yhdistelmäsarja, koteloiden liittämiseen metrisillä sisäänvienneillä, polystyreeniä, harmaa,...



Tuotelistaus
Lisätiedot
Liitospakkaus - KS M25

Liitospakkaus KS M25

  • Mitat : 36 x 32 x 27 mm
  • Tuotenumero: 19202501
  • E-numero: 3429676

Kierteen pituus 19 mm



Yhdistelmäsarja, koteloiden liittämiseen metrisillä sisäänvienneillä, polystyreeniä, harmaa,...



Tuotelistaus
Lisätiedot
Liitospakkaus - KS M25-gro

Liitospakkaus KS M25-gro

  • Mitat : 36 x 32 x 22 mm
  • Tuotenumero: 19202601

Kierteen pituus 22 mm



Yhdistelmäsarja, koteloiden liittämiseen metrisillä sisäänvienneillä, polystyreeniä, harmaa,...



Tuotelistaus
Lisätiedot
Liitospakkaus - KS M32

Liitospakkaus KS M32

  • Mitat : 100 x 50 x 30 mm
  • Tuotenumero: 19203201
  • E-numero: 3429678

Kierteen pituus 20 mm



Yhdistelmäsarja, koteloiden liittämiseen metrisillä sisäänvienneillä, polystyreeniä, harmaa,...



Tuotelistaus
Lisätiedot
Liitosholkki - KST M25-17

Liitosholkki KST M25-17

  • Mitat : 29,5 x 29,5 x 17 mm
  • Tuotenumero: 19302501

Korkeus 17 mm, AK/AKi 03–12 moduulikoteloiden päällekkäiseen...



Yhdistelmäliitäntä koteloiden kytkemiseen, polyeteeni, harmaa, seinän paksuuksille 1,5–4,0 mm



Tuotelistaus
Lisätiedot
Liitosholkki - KST M25-33

Liitosholkki KST M25-33

  • Mitat : 29,5 x 29,5 x 33 mm
  • Tuotenumero: 19302601

Korkeus 33 mm, AK 14 - 56 koteloiden päällekkäiseen yhdistämiseen,...



Yhdistelmäliitäntä koteloiden kytkemiseen, polyeteeni, harmaa, seinän paksuuksille 1,5–4,0 mm



Tuotelistaus
Lisätiedot
Liitosholkki - KST M32

Liitosholkki KST M32

  • Mitat : 36,5 x 36,5 x 24,5 mm
  • Tuotenumero: 19303201

Korkeus 25 mm, AK/AKi 24 moduulikoteloiden päällekkäiseen ja...



Yhdistelmäliitäntä koteloiden kytkemiseen, polyeteeni, harmaa, seinän paksuuksille 1,5–4,0 mm



Tuotelistaus
Lisätiedot
Kalvotiivistemutteri - WST M20

Kalvotiivistemutteri WST M20

  • Mitat : 24 x 24 x 20 mm
  • Tuotenumero: 20342001

Tiiveysalue 8 - 13,5 mm, Kierteen pituus 12 mm



Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa



Tuotelistaus
Lisätiedot
Kalvotiivistemutteri - WST M25

Kalvotiivistemutteri WST M25

  • Mitat : 29,5 x 29,5 x 22 mm
  • Tuotenumero: 20342501

Tiiveysalue 9 - 16 mm, Kierteen pituus 12 mm



Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa



Tuotelistaus
Lisätiedot
Kalvotiivistemutteri - WST M32

Kalvotiivistemutteri WST M32

  • Mitat : 37,5 x 37,5 x 25 mm
  • Tuotenumero: 20343201
  • E-numero: 1736205

Tiiveysalue 17 - 24 mm, Kierteen pituus 14 mm



Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa



Tuotelistaus
Lisätiedot
Kalvotiivistemutteri - WST M40

Kalvotiivistemutteri WST M40

  • Mitat : 45,8 x 45,8 x 28 mm
  • Tuotenumero: 20344001

Tiiveysalue 17 - 24 mm, Kierteen pituus 14 mm



Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa



Tuotelistaus
Lisätiedot
Kalvotiivistemutteri - WST M50

Kalvotiivistemutteri WST M50

  • Mitat : 55,8 x 55,8 x 31 mm
  • Tuotenumero: 20345001

Tiiveysalue 22 - 35 mm, Kierteen pituus 18 mm



Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa



Tuotelistaus
Lisätiedot
Kalvotiivistemutteri - WNI M20

Kalvotiivistemutteri WNI M20

  • Mitat : 24 x 24 x 20 mm
  • Tuotenumero: 21342001

Tiiveysalue 8 - 13,5 mm, Kierteen pituus 12 mm



Kierrenippa, IP54, M_ x 1,5 mm avoimella tiivistekalvolla, polyeteeni, harmaa



Tuotelistaus
Lisätiedot
Kalvotiivistemutteri - WNI M25

Kalvotiivistemutteri WNI M25

  • Mitat : 29,5 x 29,5 x 22 mm
  • Tuotenumero: 21342501

Tiiveysalue 9 - 16 mm, Kierteen pituus 12 mm



Kierrenippa, IP54, M_ x 1,5 mm avoimella tiivistekalvolla, polyeteeni, harmaa



Tuotelistaus
Lisätiedot
Kalvotiivistemutteri - WNI M32

Kalvotiivistemutteri WNI M32

  • Mitat : 37,5 x 37,5 x 25 mm
  • Tuotenumero: 21343201

Tiiveysalue 11 - 22 mm, Kierteen pituus 14 mm



Kierrenippa, IP54, M_ x 1,5 mm avoimella tiivistekalvolla, polyeteeni, harmaa



Tuotelistaus
Lisätiedot
Porraskalvotiiviste - SNI M20

Porraskalvotiiviste SNI M20

  • Mitat : 25 x 25 x 17 mm
  • Tuotenumero: 21642001
  • E-numero: 1736241

Tiiveysalue 5 - 16 mm



Porrastettu nippa, IP55, suljetulla tiivistekalvolla, voidaan leikata useaan portaan, termoplastinen...



Tuotelistaus
Lisätiedot
Porraskalvotiiviste - SNI M25

Porraskalvotiiviste SNI M25

  • Mitat : 30 x 30 x 19 mm
  • Tuotenumero: 21642501
  • E-numero: 1736242

Tiiveysalue 5 - 21 mm



Porrastettu nippa, IP55, suljetulla tiivistekalvolla, voidaan leikata useaan portaan, termoplastinen...



Tuotelistaus
Lisätiedot
Porraskalvotiiviste - SNI M32

Porraskalvotiiviste SNI M32

  • Mitat : 37 x 37 x 20 mm
  • Tuotenumero: 21643201

Tiiveysalue 13 - 26,5 mm



Porrastettu nippa, IP55, suljetulla tiivistekalvolla, voidaan leikata useaan portaan, termoplastinen...



Tuotelistaus
Lisätiedot
Porraskalvotiiviste - SNI M40

Porraskalvotiiviste SNI M40

  • Mitat : 45 x 45 x 24 mm
  • Tuotenumero: 21644001

Tiiveysalue 14 - 54 mm



Porrastettu nippa, IP55, suljetulla tiivistekalvolla, voidaan leikata useaan portaan, termoplastinen...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

  • Mitat : 26,5 x 26,5 x 36 mm
  • Tuotenumero: 22742001
  • E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

  • Mitat : 30 x 30 x 37 mm
  • Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M25-MGM

Holkkitiiviste KVR M25-MGM

  • Mitat : 31,5 x 31,5 x 44 mm
  • Tuotenumero: 22742501
  • E-numero: 1736118

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M32-MGM

Holkkitiiviste KVR M32-MGM

  • Mitat : 40 x 40 x 50 mm
  • Tuotenumero: 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M40-MGM

Holkkitiiviste KVR M40-MGM

  • Mitat : 50 x 50 x 54 mm
  • Tuotenumero: 22744001

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M50-MGM

Holkkitiiviste KVR M50-MGM

  • Mitat : 60 x 60 x 63 mm
  • Tuotenumero: 22745001

Tiiveysalue 21 - 34,5 mm, Kierteen pituus 13 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M20

Kalvotiiviste AST M20

  • Mitat : 24,5 x 24,5 x 22,5 mm
  • Tuotenumero: 23042001

Tiiveysalue 8 - 13,5 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M25

Kalvotiiviste AST M25

  • Mitat : 29,5 x 29,5 x 22,6 mm
  • Tuotenumero: 23042501

Tiiveysalue 9 - 18,5 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M32

Kalvotiiviste AST M32

  • Mitat : 35,5 x 35,5 x 25,1 mm
  • Tuotenumero: 23043201

Tiiveysalue 13 - 23 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M40

Kalvotiiviste AST M40

  • Mitat : 46,5 x 46,5 x 25,6 mm
  • Tuotenumero: 23044001

Tiiveysalue 17 - 30 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!

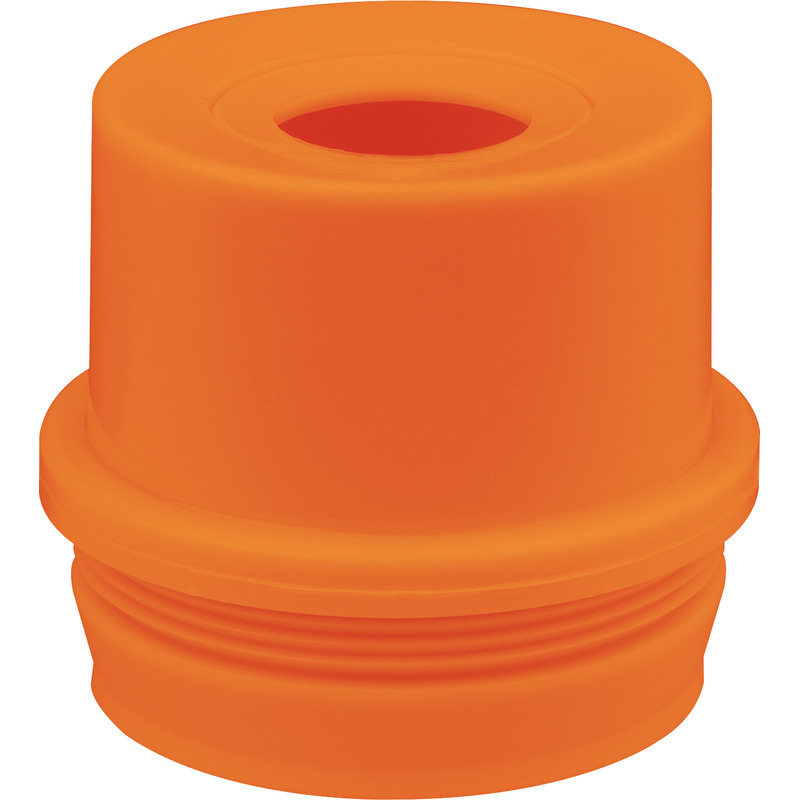

Kalvotiiviste - AST M32/or

Kalvotiiviste AST M32/or

  • Tuotenumero: 23063201

Tiiveysalue 13 - 23 mm



Kiinnitysholkit, IP 54, avoimella tiivistekalvolla, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Sulkutulppa - VST M20

Sulkutulppa VST M20

  • Mitat : 24,5 x 24,5 x 13,5 mm
  • Tuotenumero: 23142001

Tiiveysalue 8 - 13,5 mm



Sulkutulppa suljetulla tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Sulkutulppa - VST M25

Sulkutulppa VST M25

  • Mitat : 29,5 x 29,5 x 14,1 mm
  • Tuotenumero: 23142501

Tiiveysalue 9 - 16 mm



Sulkutulppa suljetulla tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Sulkutulppa - VST M32

Sulkutulppa VST M32

  • Mitat : 36,5 x 36,5 x 14,1 mm
  • Tuotenumero: 23143201

Tiiveysalue 13 - 23 mm



Sulkutulppa suljetulla tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Sulkutulppa - VST M40

Sulkutulppa VST M40

  • Mitat : 44,5 x 44,5 x 14,6 mm
  • Tuotenumero: 23144001

Tiiveysalue 17 - 30 mm



Sulkutulppa suljetulla tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M20/w

Kaksoiskalvotiiviste DMS M20/w

  • Mitat : 25,2 x 25,2 x 13,4 mm
  • Tuotenumero: 26012001

Tiiveysalue 7 - 13 mm



Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M25/w

Kaksoiskalvotiiviste DMS M25/w

  • Mitat : 29,7 x 29,7 x 13,6 mm
  • Tuotenumero: 26012501

Tiiveysalue 9 - 17 mm



Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste DMS M20

  • Mitat : 25,2 x 25,2 x 13,4 mm
  • Tuotenumero: 26042001
  • E-numero: 1736235

Tiiveysalue 7 - 13 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M25

Kaksoiskalvotiiviste DMS M25

  • Mitat : 29,7 x 29,7 x 13,6 mm
  • Tuotenumero: 26042501
  • E-numero: 1736236

Tiiveysalue 9 - 17 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M32

Kaksoiskalvotiiviste DMS M32

  • Mitat : 36,7 x 36,7 x 14,7 mm
  • Tuotenumero: 26043201
  • E-numero: 1736237

Tiiveysalue 13 - 21 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M32/4

Kaksoiskalvotiiviste DMS M32/4

  • Mitat : 36,7 x 12,9 x 36,7 mm
  • Tuotenumero: 26043301

Läpiviennin tiivistysalue 3,5-6mm



Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, max. neljä kaapelin sisäänvientiä...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M40

Kaksoiskalvotiiviste DMS M40

  • Mitat : 46,5 x 46,5 x 18,6 mm
  • Tuotenumero: 26044001
  • E-numero: 1720804

Tiiveysalue 17 - 28 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Tuuletusventtiili - BST M20/sw

Tuuletusventtiili BST M20/sw

  • Mitat : 25,2 x 11,9 x 25,2 mm
  • Tuotenumero: 26202001

musta



Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...



Tuotelistaus
Lisätiedot
Tuuletusventtiili - BST M20

Tuuletusventtiili BST M20

  • Mitat : 25,22 x 11,9 x 25,2 mm
  • Tuotenumero: 26242001
  • E-numero: 1736247

harmaa



Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...



Tuotelistaus
Lisätiedot
Liitinkisko - Abox 250/350 KLS-25²/35²

Liitinkisko Abox 250/350 KLS-25²/35²

  • Mitat : 277 x 66 x 18 mm
  • Tuotenumero: 84003501
  • E-numero: 1622295

5-napainen - 35 mm²



Kytkentäliitin standardin DIN EN 60998 mukaan (VDE 0613), Ui=690V



Tuotelistaus
Lisätiedot
Tämä artikkeli on arkistoitu!
Asennuslevy - Abox 350 MPI

Asennuslevy Abox 350 MPI

  • Mitat : 217 x 217 x 2,5 mm
  • Tuotenumero: 89503501

soveltuu Abox/Abox-i 350



Asennuslevy melamiinipäällysteistä eristemateriaalia, paksuus 2,5 mm, harmaa sis. kiinnitysruuvit



Tuotelistaus
Lisätiedot

CAD-tiedot

CAD-tiedot Lataa 3D-CAD-tiedot

Pyyntösi

Tietosi
Yritystiedot
CAD-muoto

Tuotteen teksti

Samanlaisia tuotteita

Suora linja asiantuntijoidemme luo

Onko sinulla kysyttävää tuotteesta ja haluaisit neuvoja?
Täällä voit suoraan jättää meille viestin tuotteeseen liittyen.

Kirjoita viesti
Lisää tuote tuotelistaus

Olemassa olevat tuotelistaus

Uusi tuotelistaus

järjestä tuotelistaus
