Abox Pro XT-10²

Tuotenumero: 41045001 | Mitat: 152 x 152 x 85 mm

E-numero: 1622311

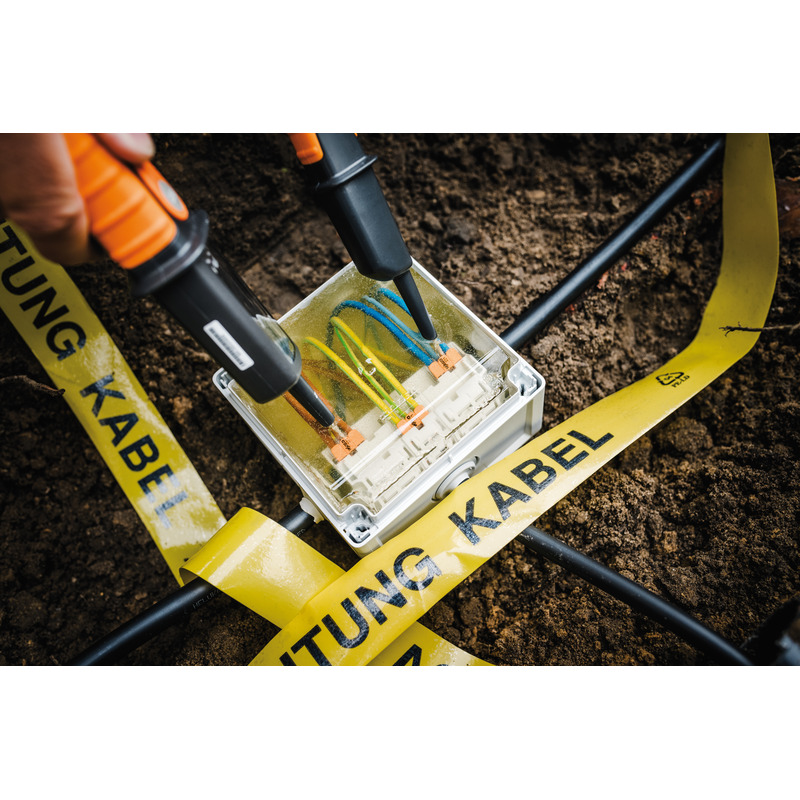

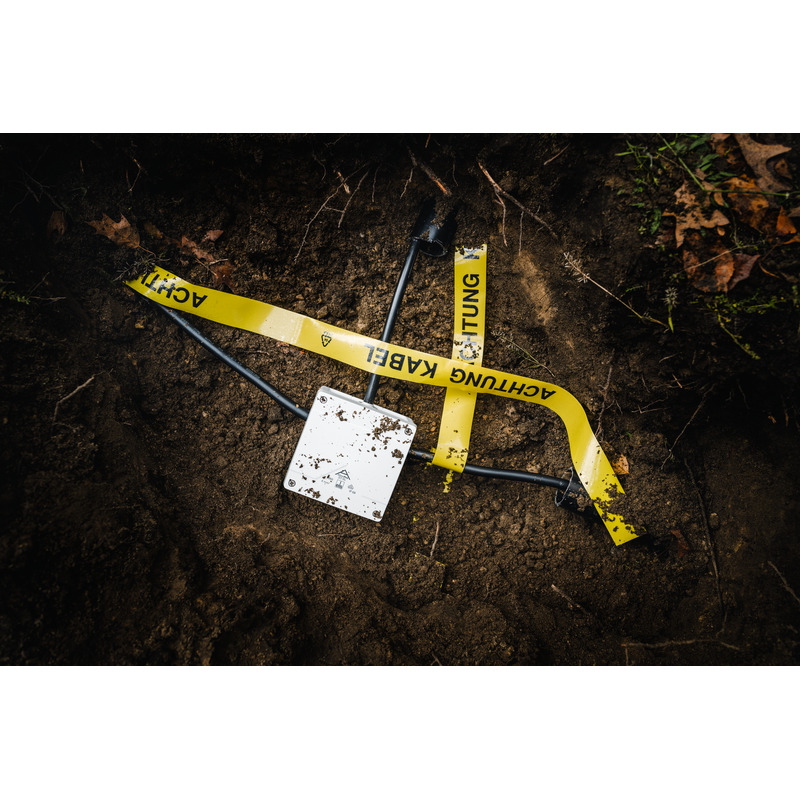

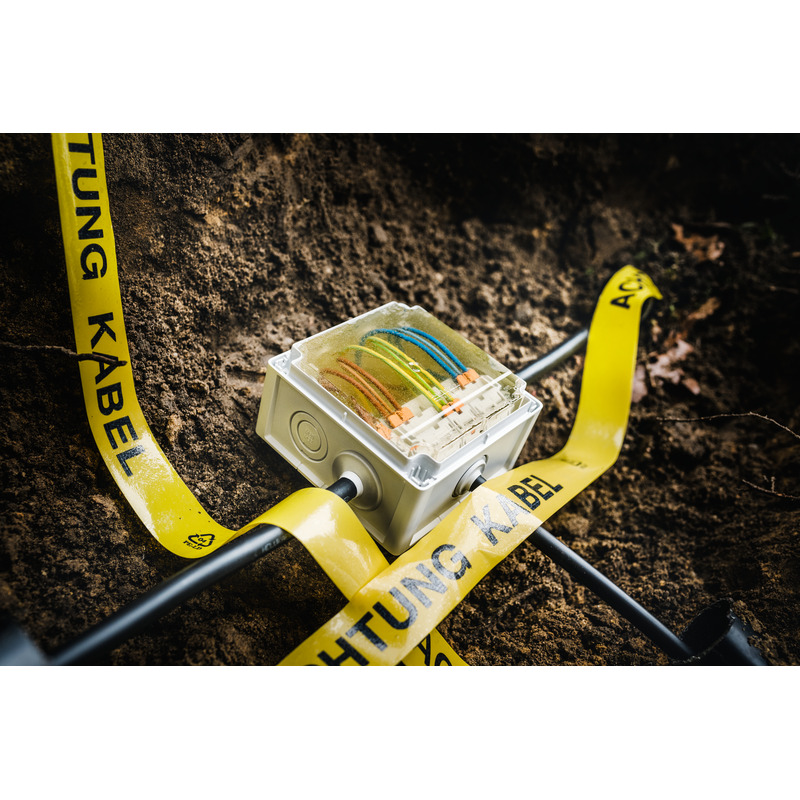

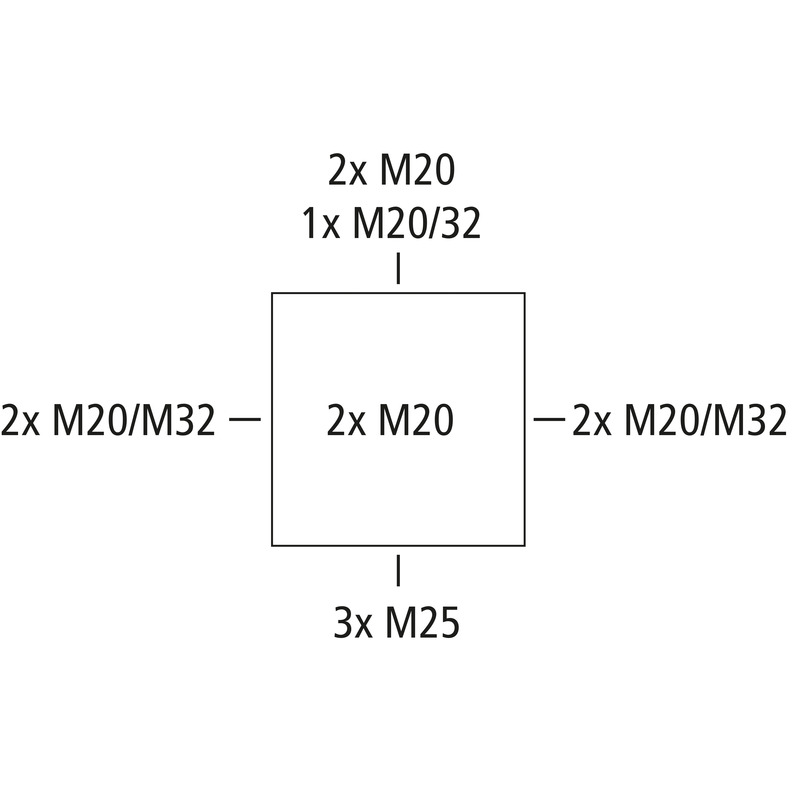

kytkentäkotelona, Suojaluokiteltu IP68, Nimellinen poikkipinta-ala 10 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuviliittimillä kapselointia varten, asennukseen tulva-alueilla ja maahan ilman liikennekuormia, asennuksiin teollisuusympäristöön ja suojaamattomiin ulkotiloihin

harmaa, I_n=57 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen, 5-napainen – 10², kiinnitettävä poikkileikkaus napaa kohti: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

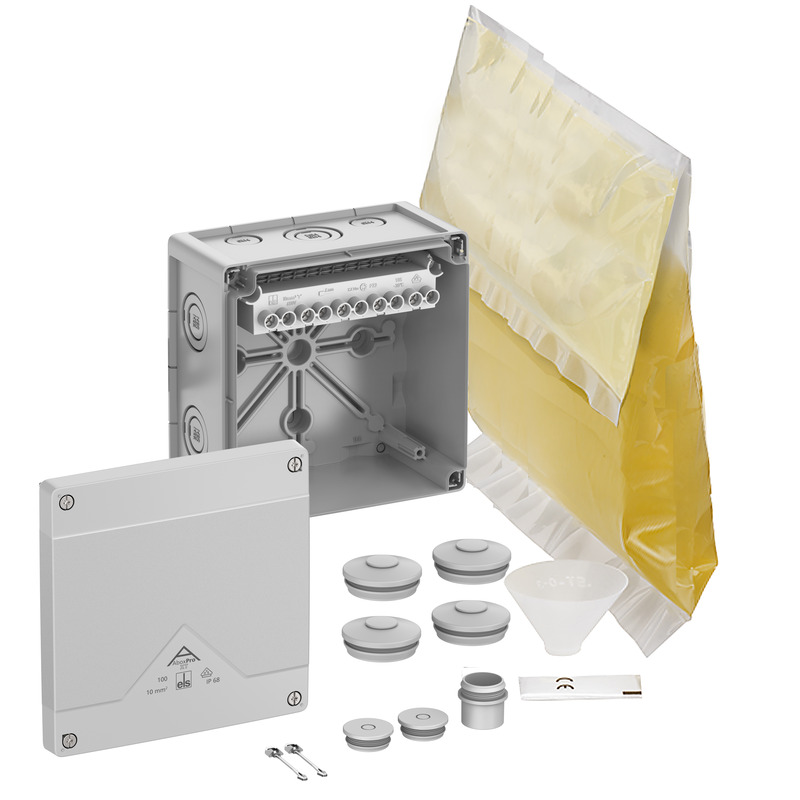

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M32, tiivistysalue 13–21 mm, 2 sulkutulppaa M20, 1 kalvotiiviste M20, kannen putoamissuoja, 1 valuhartsipussi GHB Pro 4, täyttösuppilo ja kertakäyttökäsineetsaatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	4 mm²
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP68
Mitoitusvirta	57 Ampeeri
Liitintyyppi	Ruuviliitin
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	152 mm
Pituus	152 mm
Korkeus	85 mm
Sisäpituus	137 mm
Sisäleveys	137 mm
Sisäkorkeus	65 mm
Paino	1.9057 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C

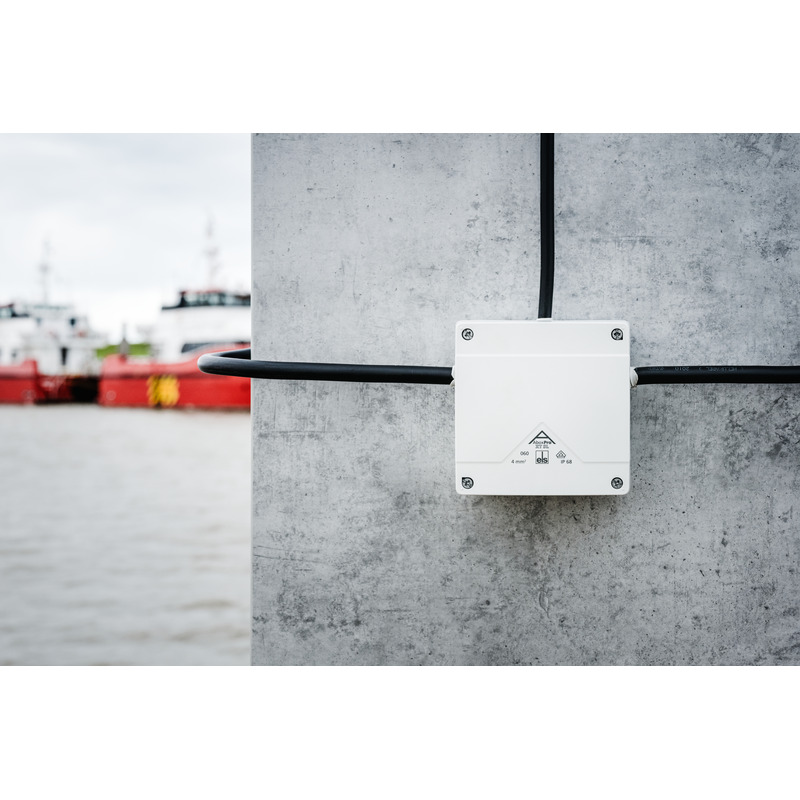

Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902663705
Packing Unit Code	CT
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)
