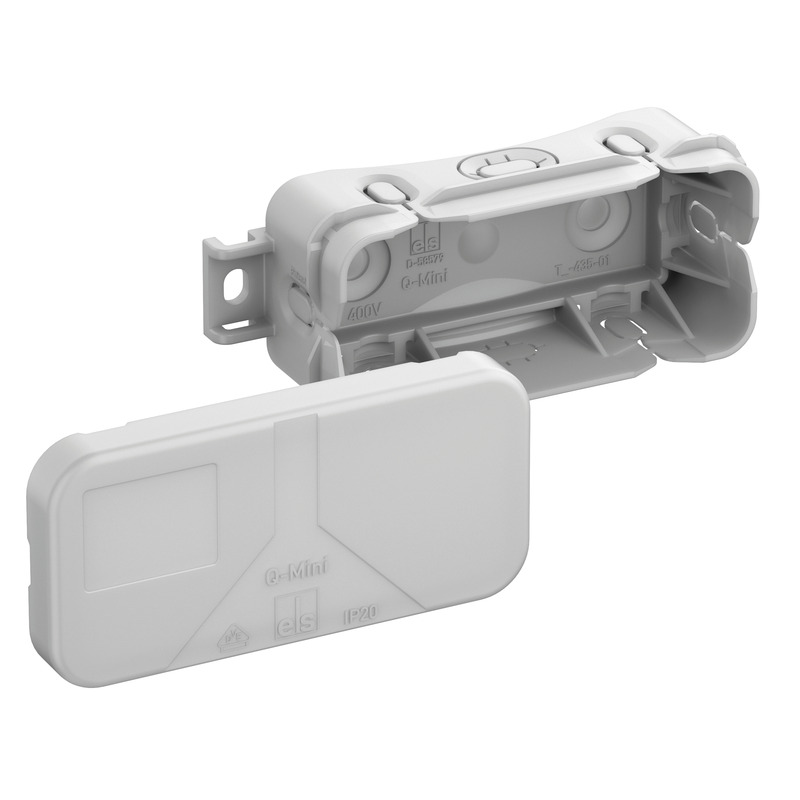

Abzweigdose Q-Mini-L (33490801) Normaali sisäasennus: Spelsberg

kytkentäkotelona

Q-Mini-L

Tuotenumero: 33490801 | Mitat: 89 x 43 x 34 mm

E-numero: 1622118

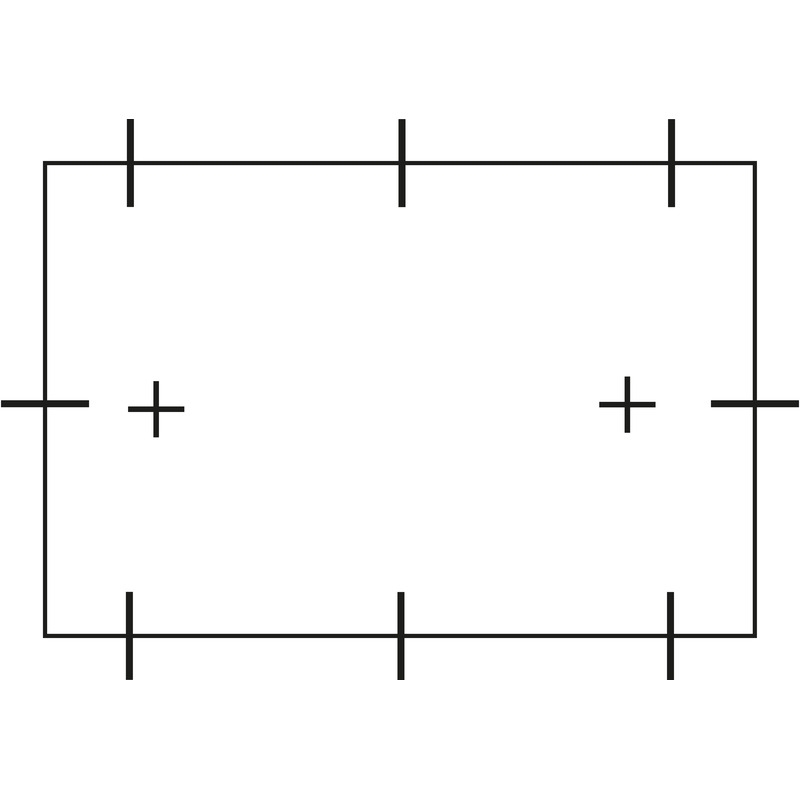

kytkentäkotelona, Suojaluokiteltu IP20, Nimellinen poikkipinta-ala 2,5 mm², Ui=400 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Läpiviennit kaapeleiden vedonpoistolla, (8 Takana, 2 Sivuilla), Sisäiset kiinnityspisteet, tavallisiin sisäasennuksiin, kaapelipidikkeellä, kaapelin sisäänvienti yläpuolelta on mahdollista

harmaa, ilman liittimiä

Sähköiset ominaisuudet

Nimellisjännite AC 400 V
Johtimen max poikkipinta-ala 2,5 mm²
Suojausluokka II
Kotelointiluokka IP20
Liitintyyppi ilman
UL Type Rating ei tied.

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 89 mm
Pituus 43 mm
Korkeus 34 mm
Sisäpituus 33 mm
Sisäleveys 79 mm
Sisäkorkeus 29 mm
Paino 0.0274 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 650 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka IK07
Sinetöitävissä ei
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka Sisällä

Sales Information

EAN 4013902642311
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85389099

Materiaali

Pohja-osan materiaali Polypropeeni
Kannen materiaali Polypropeeni

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros pdf (698 KB)
Mittapiirros dxf (4 MB)
Mittapiirros dwg (902 KB)
Mittapiirros jpg (1 MB)

Sertifikaatti

UKCA Ilmoitus EN pdf (168 KB)
CE Ilmoitus DE/EN/FR pdf (139 KB)
CE Ilmoitus DE/EN/PL pdf (142 KB)
VDE Sertifikaatti (EN 60670) DE/EN pdf (301 KB)

Lisävarusteet

uusi Kiinnityspakkaus - KTB 1

Kiinnityspakkaus KTB 1

  • Mitat : 17 x 30 x 14 mm
  • Tuotenumero: 89600901



Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...
