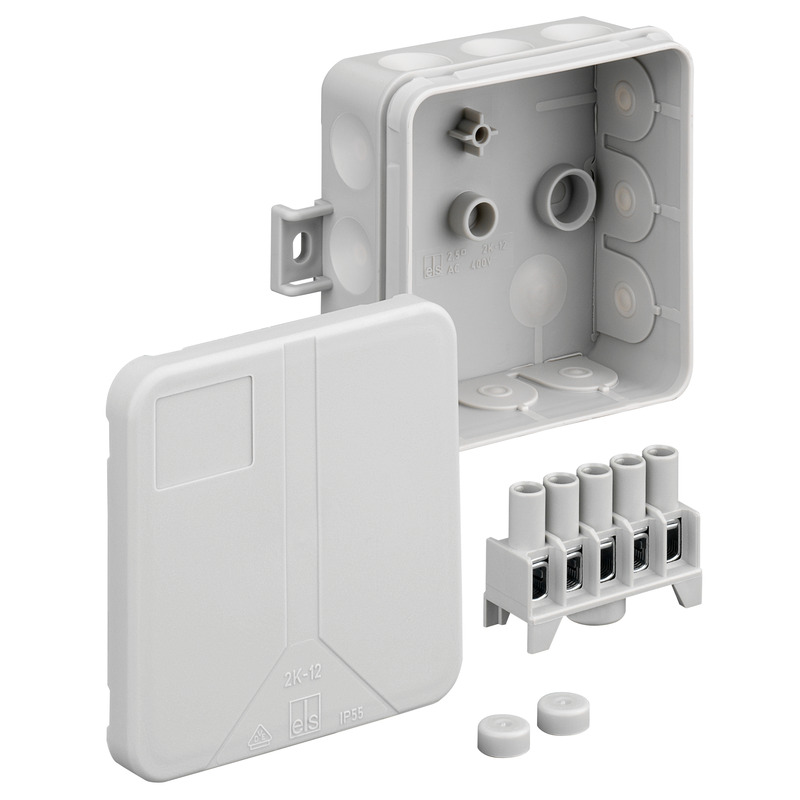

Abzweigdose 2K-12 AB-2,5² (34541201) Normaali sisäasennus: Spelsberg
Tämä artikkeli on arkistoitu!

kytkentäkotelona

2K-12 AB-2,5²

Tuotenumero: 34541201 | Mitat: 85 x 85 x 37 mm

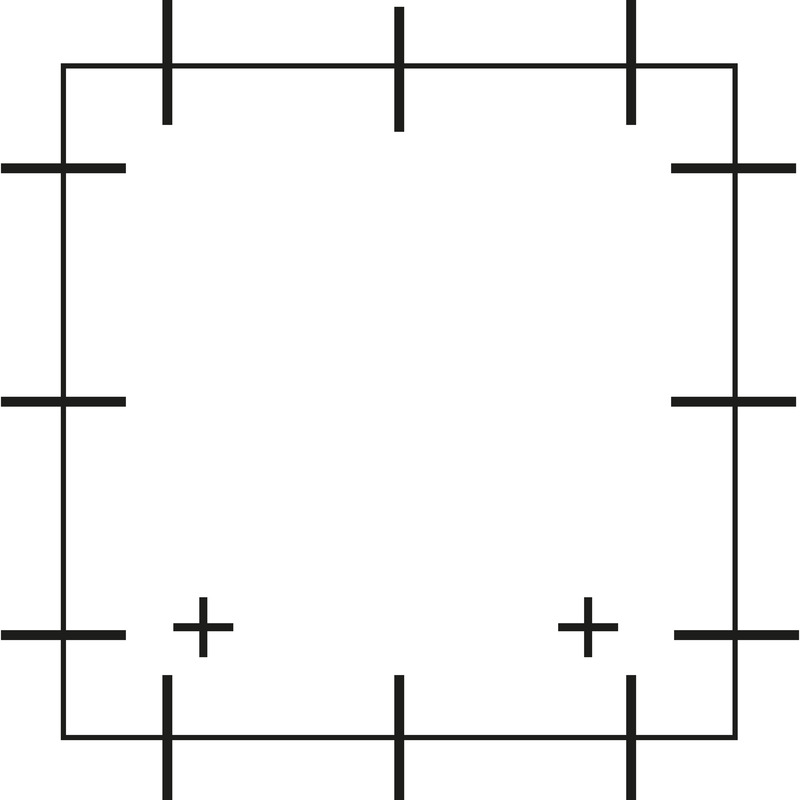

kytkentäkotelona, Suojaluokiteltu IP55, Nimellinen poikkipinta-ala 2,5 mm², Ui=400 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, Tiiveysalue 2 - 14 mm, (2 Takana, 12 Sivuilla), Ulkoiset kiinnityspisteet, tavallisiin sisäasennuksiin

harmaa, In=24 Ampeeri, ruuviliittimellä, 5-napainen - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Sähköiset ominaisuudet

Nimellisjännite AC 400 V
Johtimen max poikkipinta-ala 2,5 mm²
Suojausluokka II
Kotelointiluokka IP55
UL Type Rating ei tied.

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 85 mm
Pituus 85 mm
Korkeus 37 mm
Paino 0.067 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 650 °C

Mekaaniset ominaisuudet

tiivistysväli vähintään 2 mm
tiivistysväli enintään 14 mm
Kiinnitystapa Seinä-/kattoasennus
Iskunkestävyysluokka IK07
Sinetöitävissä ei
Kiinnitys Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka Sisällä

Sales Information

ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polypropeeni
Kannen materiaali Polypropeeni
Sisäänviennin materiaali Termoplastinen elastomeeri
Tiivisteen materiaali Termoplastinen elastomeeri

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros pdf (359 KB)
Mittapiirros dxf (2 MB)
Mittapiirros dwg (339 KB)
Mittapiirros jpg (1 MB)

Sertifikaatti

CE Ilmoitus DE/EN/FR pdf (139 KB)
VDE Sertifikaatti (EN 60670) DE/EN pdf (301 KB)
CE Ilmoitus DE/EN/PL pdf (142 KB)
UKCA Ilmoitus EN pdf (168 KB)

Lisävarusteet

Tämä artikkeli on arkistoitu!

Vedonpoisto ZEL 2K-12

  • Mitat : 28 x 73 x 16 mm
  • Tuotenumero: 34400101
  • E-numero: 1615510

harmaa



Vedonpoisto, asennettavaksi 2K-12 / 2K-16-jakorasioihin, voidaan tehdä vedonpoisto kahdelle...



Tämä artikkeli on arkistoitu!

Liitinrima HandyGrip VG 20

  • Tuotenumero: 68502001

väreittäin lajiteltu



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tämä artikkeli on arkistoitu!

Liitinrima HandyGrip VG 21

  • Tuotenumero: 68502101

toinen puoli suljettu, väreittäin lajiteltu



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tämä artikkeli on arkistoitu!

Liitinrima Handy Grip VG 20 W

  • Tuotenumero: 68512001

valkoinen



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tämä artikkeli on arkistoitu!

Liitinrima HandyGrip VG 21 w

  • Tuotenumero: 68512101

toinen puoli suljettu, valkoinen



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tämä artikkeli on arkistoitu!

Jousiliitin HandyQuick SQ 32

  • Tuotenumero: 68832001

tummanharmaa, 3 x 1,0-2,5 mm²



Jousiliitin yksilankaisille johtimille standardin DIN EN 60998 mukaan (VDE 0613), Ui=400 V



Tämä artikkeli on arkistoitu!

Jousiliitin HandyQuick SQ 52

  • Tuotenumero: 68852001

tummanharmaa, 5 x 1,0-2,5 mm²



Jousiliitin yksilankaisille johtimille standardin DIN EN 60998 mukaan (VDE 0613), Ui=400 V



uusi Vedonpoisto - ZEL 2K-12/16

Vedonpoisto ZEL 2K-12/16

  • Mitat : 66 x 36 x 8 mm
  • Tuotenumero: 34400201
  • E-numero: 1622151

vihreä



Vedonpoisto asennettavaksi tyypin 2K-12 ja 2K-16 jakorasioihin, testattu EN 60670-1 12.7:n mukaan,...



uusi Kiinnityspakkaus - KTB 1

Kiinnityspakkaus KTB 1

  • Mitat : 17 x 30 x 14 mm
  • Tuotenumero: 89600901



Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...



Tuotteen teksti

Samanlaisia tuotteita

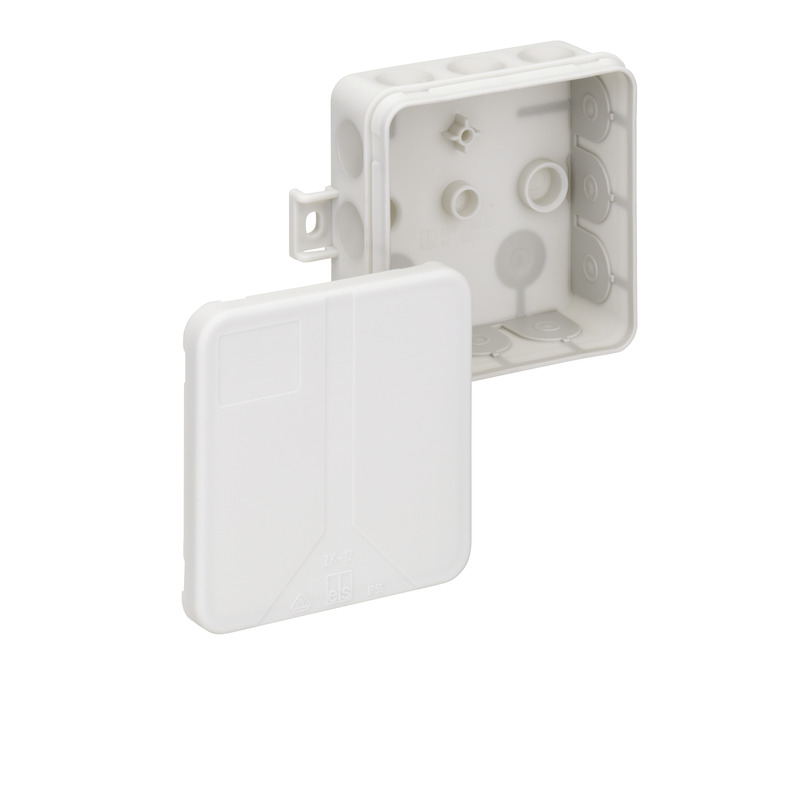

kytkentäkotelona 2K-12 AB-L

  • Mitat : 85 x 85 x 37 mm
  • Tuotenumero: 34591201

harmaa, ilman liittimiä



kytkentäkotelona, Suojaluokiteltu IP55, Nimellinen poikkipinta-ala 2,5 mm², Ui=400 V AC, Sertifioitu...



kytkentäkotelona 2K-12 AB-L/w

  • Mitat : 85 x 85 x 37 mm
  • Tuotenumero: 34561201

valkoinen, ilman liittimiä



kytkentäkotelona, Suojaluokiteltu IP55, Nimellinen poikkipinta-ala 2,5 mm², Ui=400 V AC, Sertifioitu...



Tämä artikkeli on arkistoitu!

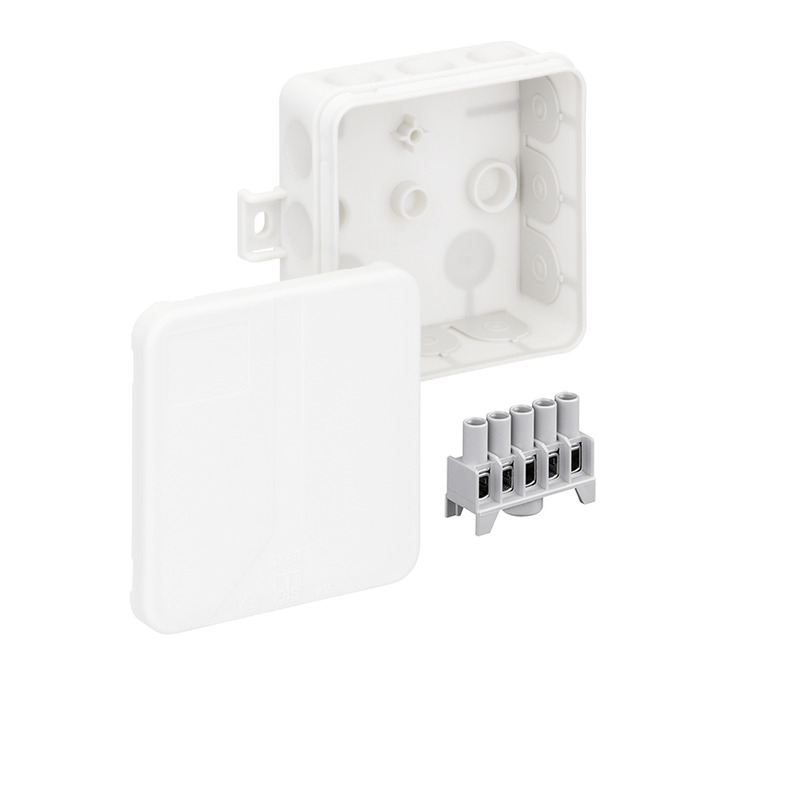

kytkentäkotelona 2K-12 AB-2,5²/w

  • Mitat : 85 x 85 x 37 mm
  • Tuotenumero: 34511201

valkoinen, In=24 Ampeeri, ruuviliittimellä, 5-napainen - 2,5 mm² (4 x...



kytkentäkotelona, Suojaluokiteltu IP55, Nimellinen poikkipinta-ala 2,5 mm², Ui=400 V AC, Sertifioitu...

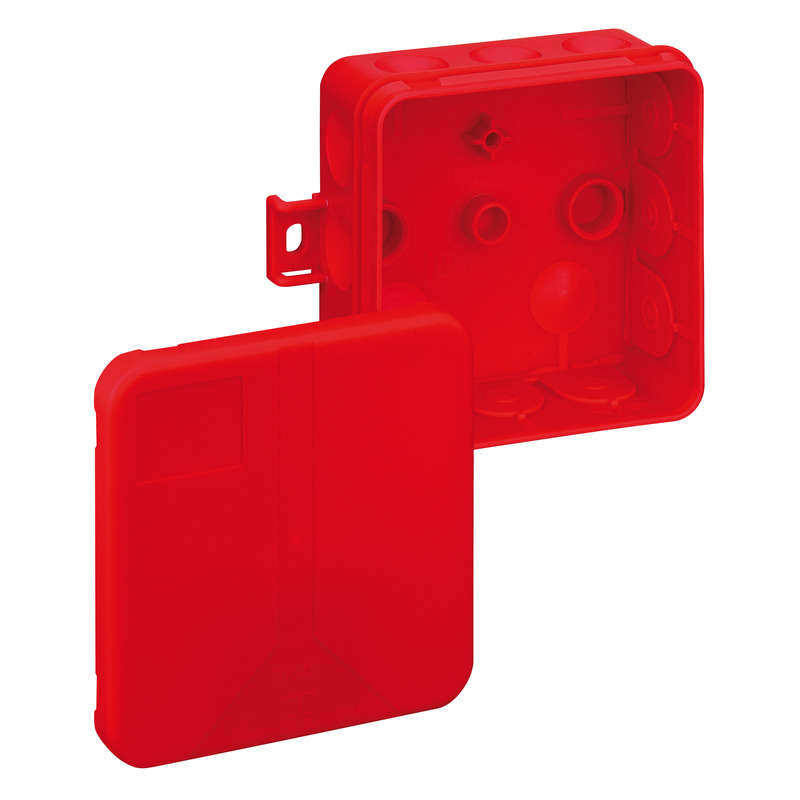

kytkentäkotelona 2K-12 AB SB-L

  • Mitat : 85 x 85 x 37 mm
  • Tuotenumero: 34571201

punainen, ilman liittimiä turvavalopiirien tunnistamiseen



kytkentäkotelona, Suojaluokiteltu IP55, Nimellinen poikkipinta-ala 2,5 mm², Ui=400 V AC, Sertifioitu...
