kytkentäkotelona
Tuotenumero: 80210201 | Mitat: 152 x 87 x 52 mm
E-numero: 1622165

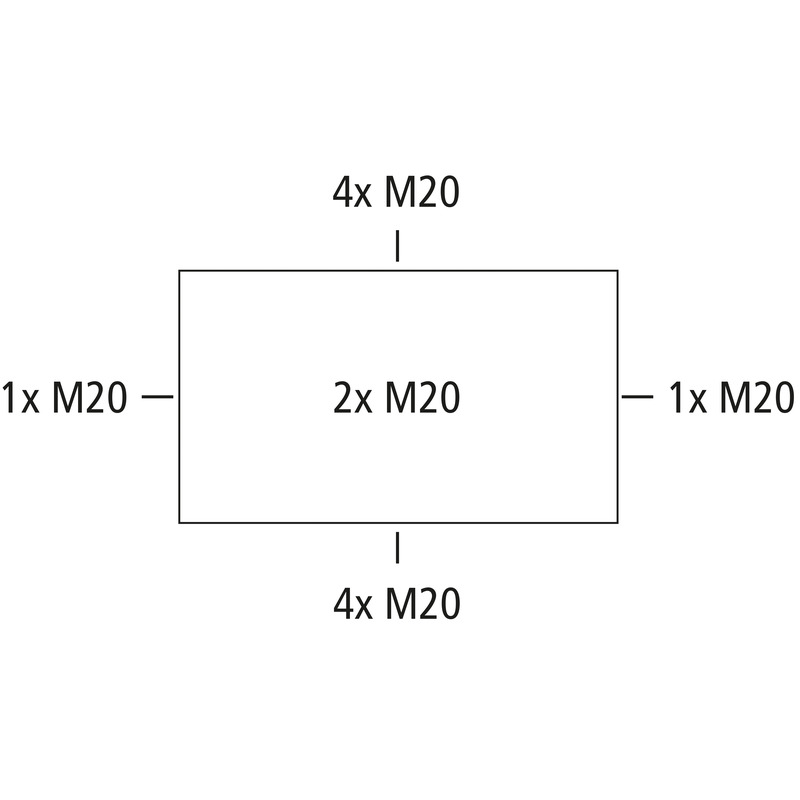

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20, Tiiveysalue 4 - 16 mm, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin
valkoinen, Ui=1000 V AC, ilman liittimiä
saatavilla 1.5.2024
| Nimellisjännite AC | 1000 V |
|---|---|
| Nimellisjännite DC | 1000 V |
| Johtimen max poikkipinta-ala | 2,5 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP66 |
| Liitintyyppi | ilman |
| Pohja-osan väri | valkoinen |
|---|---|
| Kannen väri | valkoinen |
| Leveys | 152 mm |
|---|---|
| Pituus | 87 mm |
| Korkeus | 52 mm |
| Sisäpituus | 75 mm |
| Sisäleveys | 140 mm |
| Sisäkorkeus | 36 mm |
| Paino | 0.16 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | HB |
| Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan | 750 °C |
| tiivistysväli vähintään | 4 mm |
|---|---|
| tiivistysväli enintään | 16 mm |
| Iskunkestävyysluokka | IK07 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.2 Nm |
| Kiinnitystapa | Seinä-/kattoasennus |
| Kiinnitys | Sisäiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -25 °C |
| Ympäristön lämpötila max. | 55 °C |
| Ympäristön lämpötila 24h | 35 °C |
| Asennuspaikka | katettu ulkotila |
| EAN | 4013902663002 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tullitariffinumero | 85389099 |
| Pohja-osan materiaali | Polypropeeni |
|---|---|
| Kannen materiaali | Polypropeeni |
| Sisäänviennin materiaali | Termoplastinen elastomeeri |
| Tiivisteen materiaali | Termoplastinen elastomeeri |
| Kansiruuvin materiaali | Ruostumaton teräs V2A |
| Tarkastusmerkintä | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Tarkastusmerkintä | DLG (ammoniakinkestävyys) |
Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...
Jakorasioiden sinetöintisarja, malleihin Abox 025 / 040 / 060 / 100 alkaen 2024
Väliseinä eristysmateriaalista virtapiirien erottamiseen
Normikisko DIN EN 60715:n mukaan, 15 x 5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin Abox...
Liittimen pidin Abox 025/040 KH 2273 2,5²
Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...
Liittimen pidin Abox 025/040 KH 221 4²
Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...
Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, Ui = 690 V. Asennettavaksi...
Pylväs-/putkikiinnityssarja MABF 65-1
Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...
Pylväs-/putkikiinnityssarja MABF 100-1
Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...
Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...
