Abox 040-4²/w Abox 040-4²/w

kytkentäkotelona

Abox 040-4²/w

Tuotenumero: 80412001 | Mitat: 102 x 102 x 57 mm

E-numero: 1622176

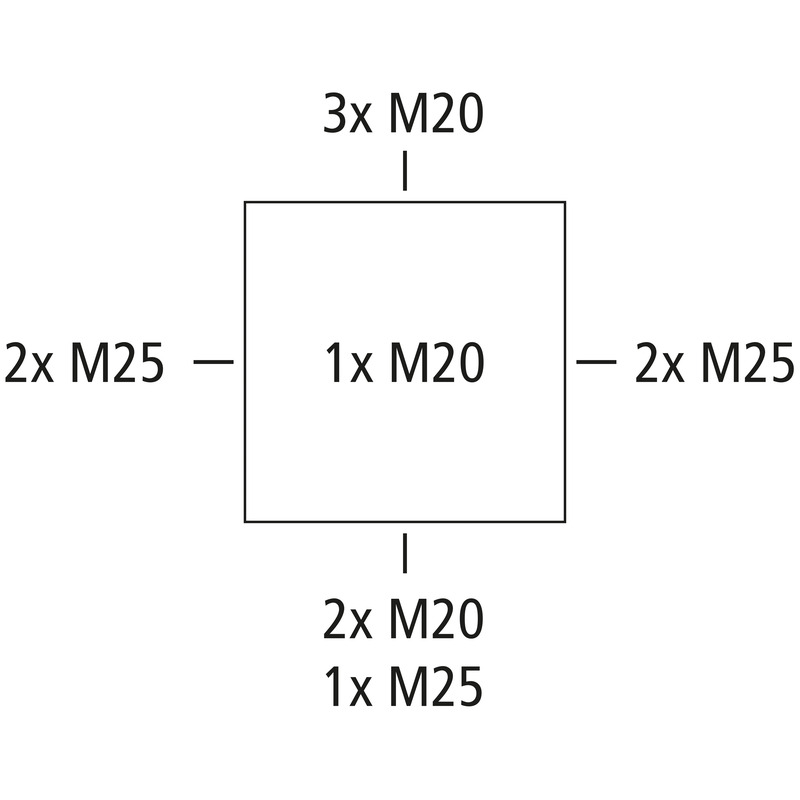

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 4 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25, Tiiveysalue 4 - 21 mm, (1 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

valkoinen, Ui=400 V AC, In=32 Ampeeri, sis. 5 kpl 4-napaista ruuvitonta rasialiitintä Wago 773-604, maks. nimellinen poikkileikkaus DIN EN 60998:n mukaan: 4 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 1,5–4,0 mm², jäykkä Cu/Al (noudata asennusohjetta)

saatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 400 V
Nimellisjännite DC 400 V
pienin johtimen poikkipinta-ala 1,5 mm²
Johtimen max poikkipinta-ala 4 mm²
Suojausluokka II
Kotelointiluokka IP66
Mitoitusvirta 32 Ampeeri
Liitintyyppi ruuvittomat
Napojen lukumäärä 5

Värit

Pohja-osan väri valkoinen
Kannen väri valkoinen

Mitat

Leveys 102 mm
Pituus 102 mm
Korkeus 57 mm
Sisäpituus 90 mm
Sisäleveys 90 mm
Sisäkorkeus 49 mm
Paino 0.142 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 750 °C

Mekaaniset ominaisuudet

tiivistysväli vähintään 4 mm
tiivistysväli enintään 21 mm
Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.2 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 55 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902661534
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polypropeeni
Kannen materiaali Polypropeeni
Sisäänviennin materiaali Termoplastinen elastomeeri
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN pdf (5 MB)
Asennusohjeet FR/ES pdf (5 MB)

Mittalehti

Mittapiirros pdf (4 MB)
Mittapiirros dwg (5 MB)
Mittapiirros dxf (24 MB)

Sertifikaatti

CE Ilmoitus DE/EN/FR pdf (139 KB)
CE Ilmoitus DE/EN/PL pdf (141 KB)
DLG Sertifiointi DE pdf (1 MB)
UKCA Ilmoitus EN pdf (167 KB)
VDE Sertifikaatti DE/EN pdf (397 KB)
