uusi

kytkentäkotelona

Abox 040-4²

Tuotenumero: 80442001 | Mitat: 102 x 102 x 57 mm

E-numero: 1622173

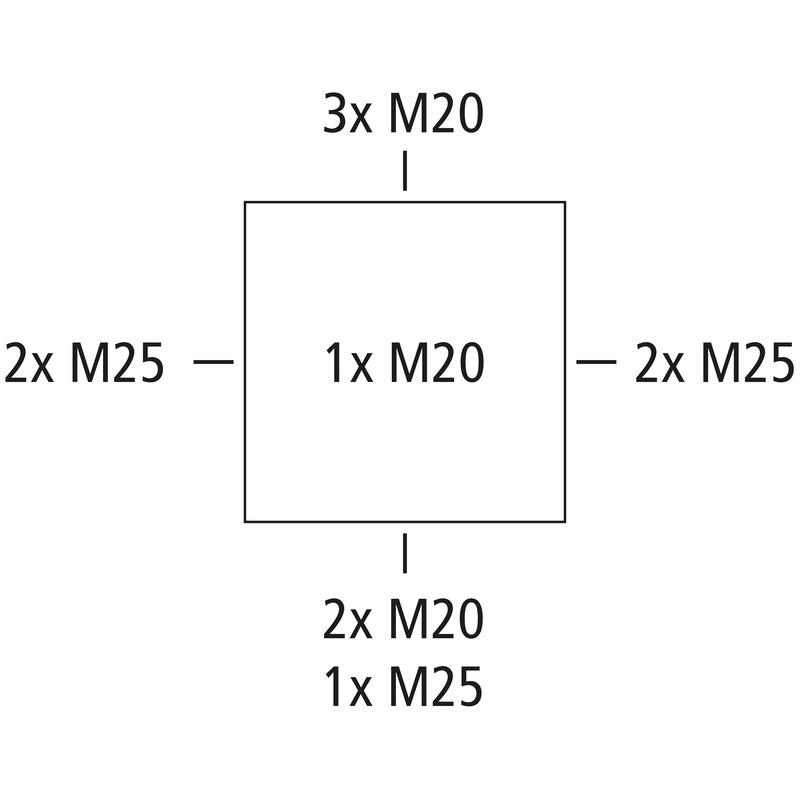

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 4 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25, Tiiveysalue 4 - 21 mm, (1 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

harmaa, U_i=400 V AC, I_n=32 Ampeeri, sis. 5 kpl 4-napaista ruuvitonta rasialiitintä Wago 773-604, maks. nimellinen poikkileikkaus DIN EN 60998:n mukaan: 4 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 1,5–4,0 mm², jäykkä Cu/Al (noudata asennusohjetta)

saatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	400 V
Nimellisjännite DC	400 V
pienin johtimen poikkipinta-ala	1,5 mm²
Johtimen max poikkipinta-ala	4 mm²
Suojausluokka	II
Kotelointiluokka	IP66
Mitoitusvirta	32 Ampeeri
Liitintyyppi	ruuvittomat
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	102 mm
Pituus	102 mm
Korkeus	57 mm
Sisäpituus	90 mm
Sisäleveys	90 mm
Sisäkorkeus	49 mm
Paino	0.142 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	750 °C

Mekaaniset ominaisuudet

tiivistysväli vähintään	4 mm
tiivistysväli enintään	21 mm
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.2 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	55 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902661411
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni
Sisäänviennin materiaali	Termoplastinen elastomeeri
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN	pdf (5 MB)
Asennusohjeet FR/ES	pdf (5 MB)

Mittalehti

Mittapiirros	pdf (4 MB)
Mittapiirros	dwg (5 MB)
Mittapiirros	dxf (24 MB)

Sertifikaatti

CE Ilmoitus DE/EN/FR	pdf (139 KB)
UKCA Ilmoitus EN	pdf (167 KB)
DLG Sertifiointi DE	pdf (1 MB)
CE Ilmoitus DE/EN/PL	pdf (141 KB)
VDE Sertifikaatti DE/EN	pdf (397 KB)

Lisävarusteet

Holkkitiiviste KVR M16-MGM

Mitat : 22 x 22 x 31 mm
Tuotenumero: 22741601
E-numero: 1736115

Tiiveysalue 4 - 10 mm, Kierteen pituus 8 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
