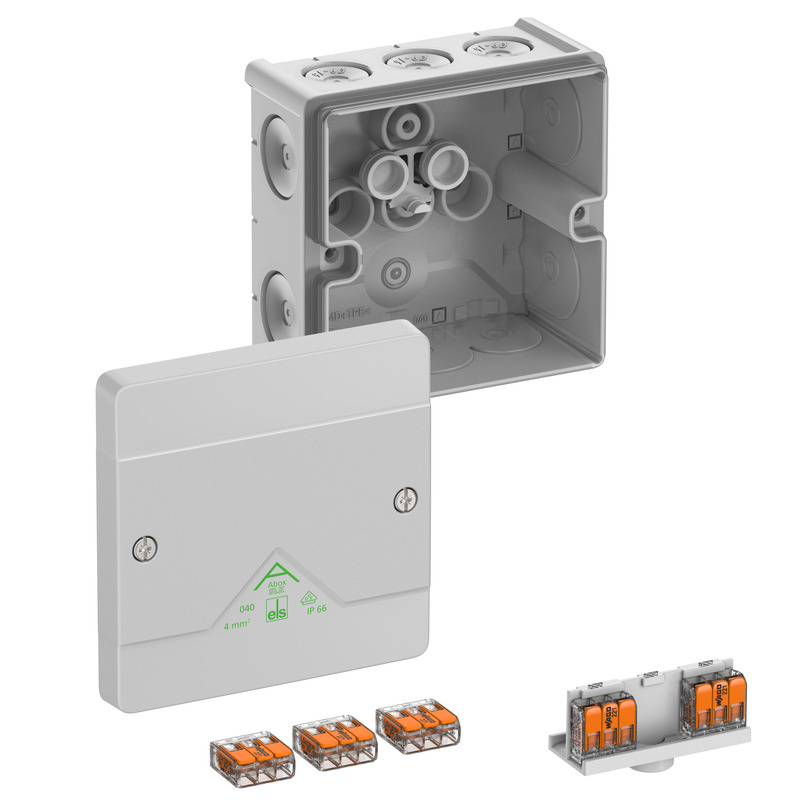

Abox SLK-4² Abox SLK-4²

kytkentäkotelona

Abox SLK-4²

Tuotenumero: 80447001 | Mitat: 102 x 102 x 57 mm

E-numero: 1622296

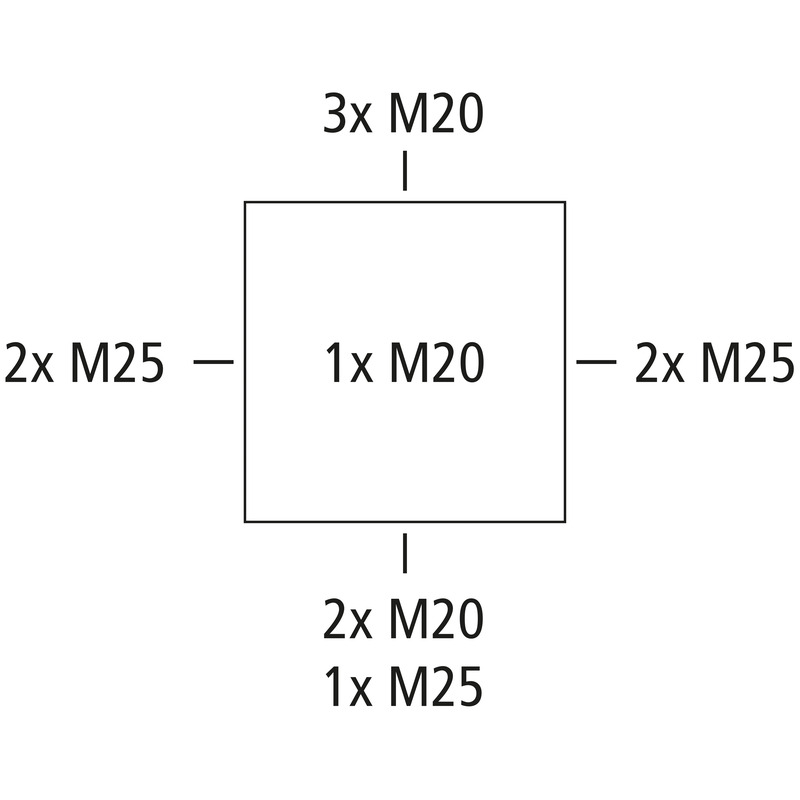

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 4 mm², Ui=450 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25, Tiiveysalue 4 - 21 mm, (1 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä vakioasennuksiin sisätiloissa ja suojatuissa ulkotiloissa

harmaa, In=32 Ampeeri, sis. 5 pohjakiinnitteistä 3-napaista ruuvitonta rasialiitintä Wago 221-413 – 4 mm², kiinnitettävä poikkileikkaus napaa kohti: 3 x 0,2–4 mm² jäykkä Cu ja 3 x 0,14–4 mm² joustava Cu

saatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 450 V
Nimellisjännite DC 450 V
pienin johtimen poikkipinta-ala 0,2 mm²
Johtimen max poikkipinta-ala 4 mm²
Suojausluokka II
Kotelointiluokka IP66
Mitoitusvirta 32 Ampeeri
Liitintyyppi ruuvittomat
Napojen lukumäärä 5

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 102 mm
Pituus 102 mm
Korkeus 57 mm
Sisäpituus 90 mm
Sisäleveys 90 mm
Sisäkorkeus 49 mm
Paino 0.15 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 750 °C

Mekaaniset ominaisuudet

tiivistysväli vähintään 4 mm
tiivistysväli enintään 21 mm
Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.2 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 55 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902661268
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polypropeeni
Kannen materiaali Polypropeeni
Sisäänviennin materiaali Termoplastinen elastomeeri
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN pdf (5 MB)
Asennusohjeet FR/ES pdf (5 MB)

Mittalehti

Mittapiirros pdf (4 MB)
Mittapiirros dwg (5 MB)
Mittapiirros dxf (24 MB)

Sertifikaatti

VDE Sertifikaatti DE/EN pdf (397 KB)
UKCA Ilmoitus EN pdf (167 KB)
DLG Sertifiointi DE pdf (1 MB)
CE Ilmoitus DE/EN/FR pdf (139 KB)
CE Ilmoitus DE/EN/PL pdf (141 KB)
