Abzweigkasten Abox 060-L/sw (80600001) Abzweigkästen, Verteilerkästen für den Innen- und geschützten Außenbereich
  • Tuotteet
  • Sivut
  • Uutiset
  • Jälleenmyyjät
Lisää tuloksia tuotehaussa
Siirry EGH-hakuun
Siirry lehdistöalueelle
uusi
Abox 060-L/sw Abox 060-L/sw Abox 060-L/sw Abox 060-L/sw Abox 060-L/sw

kytkentäkotelona

Abox 060-L/sw

Tuotenumero: 80600001 | Mitat: 127 x 127 x 70 mm

E-numero: 1622187

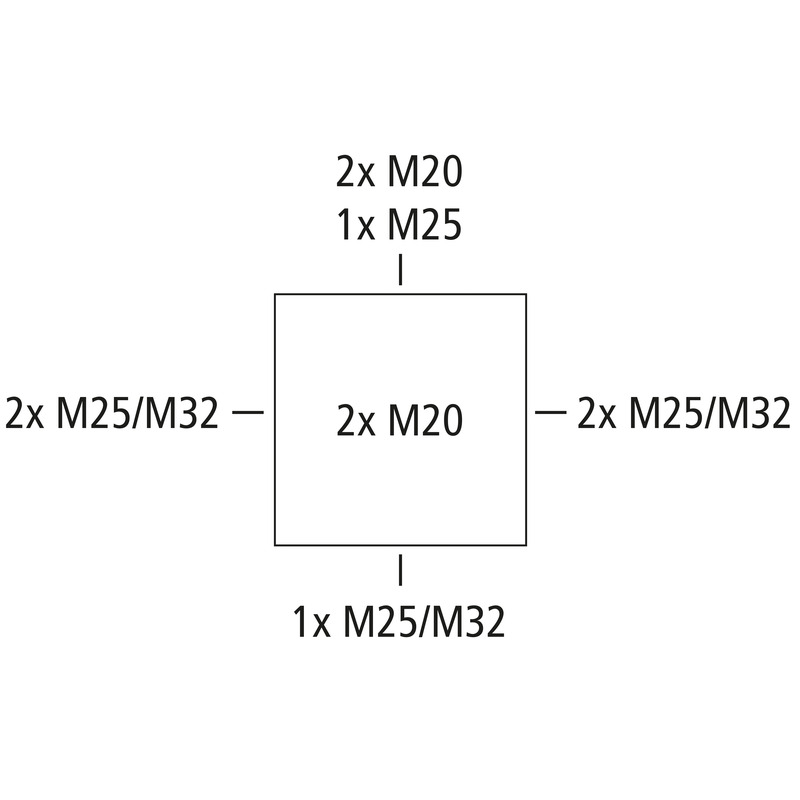

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25/M32, Tiiveysalue 4 - 28 mm, (2 Takana, 8 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

musta, Ui=1000 V AC, ilman liittimiä

saatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 1000 V
Nimellisjännite DC 1000 V
Johtimen max poikkipinta-ala 6 mm²
Suojausluokka II
Kotelointiluokka IP66
Liitintyyppi ilman

Värit

Pohja-osan väri musta
Kannen väri musta

Mitat

Leveys 127 mm
Pituus 127 mm
Korkeus 70 mm
Sisäpituus 114 mm
Sisäleveys 114 mm
Sisäkorkeus 54 mm
Paino 0.205 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 750 °C

Mekaaniset ominaisuudet

tiivistysväli vähintään 4 mm
tiivistysväli enintään 28 mm
Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.2 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 55 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902661145
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85389099

Materiaali

Pohja-osan materiaali Polypropeeni
Kannen materiaali Polypropeeni
Sisäänviennin materiaali Termoplastinen elastomeeri
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES pdf (5 MB)
Asennusohjeet DE/EN pdf (5 MB)

Mittalehti

Mittapiirros pdf (5 MB)
Mittapiirros dwg (6 MB)
Mittapiirros dxf (27 MB)

Sertifikaatti

UKCA Ilmoitus EN pdf (167 KB)
VDE Sertifikaatti DE/EN pdf (397 KB)
CE Ilmoitus DE/EN/PL pdf (141 KB)
DLG Sertifiointi DE pdf (1 MB)
CE Ilmoitus DE/EN/FR pdf (139 KB)
