uusi

Abox SL-6²

Abox SL-6²

Abox SL-6²

Abox SL-6²

Abox SL-6²

Abox SL-6²

kytkentäkotelona

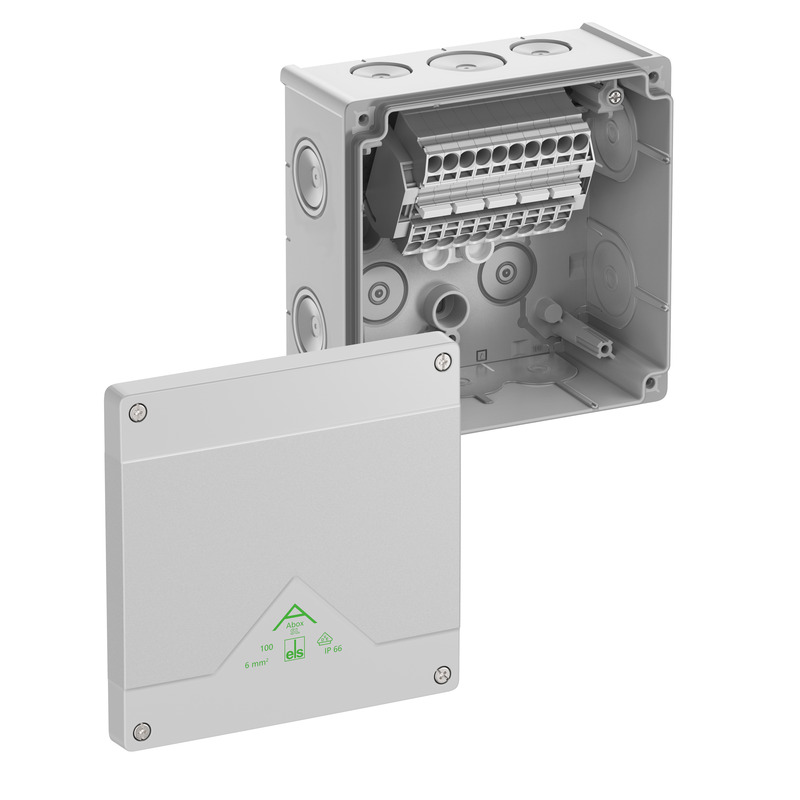

Abox SL-6²

Tuotenumero: 80644001 | Mitat: 152 x 152 x 80 mm

E-numero: 1622299

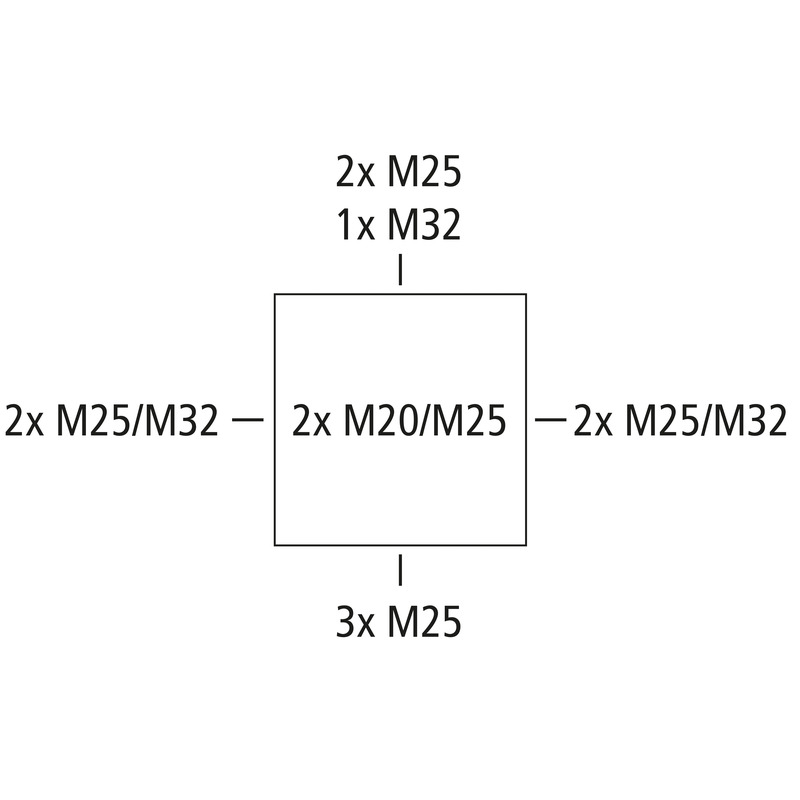

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25/M32, Tiiveysalue 8 - 28 mm, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä vakioasennuksiin sisätiloissa ja suojatuissa ulkotiloissa

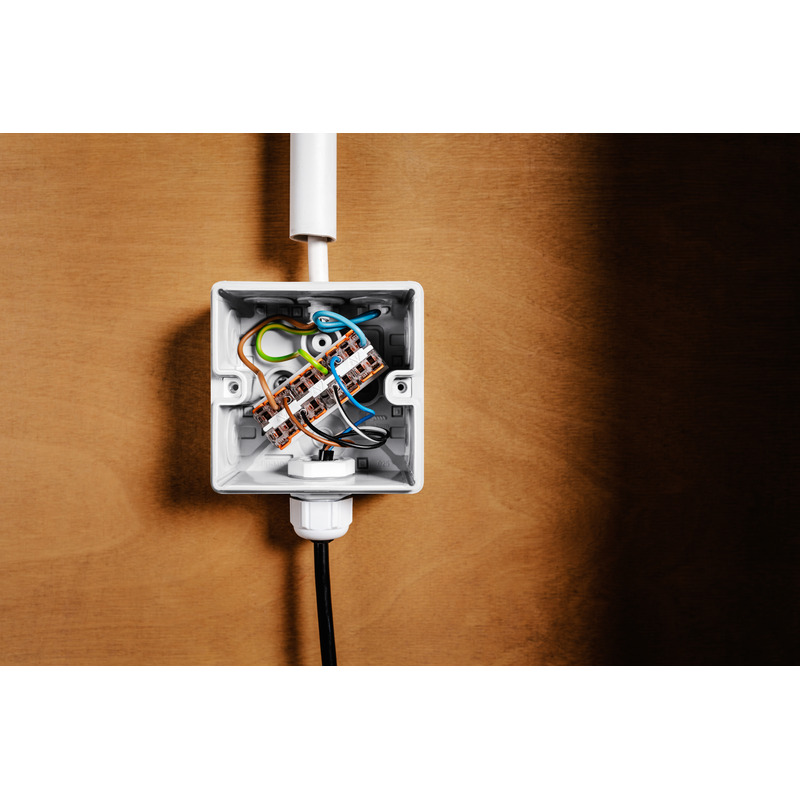

harmaa, I_n=41 Ampeeri, sis. yläkiinnitteisen 5-napaisen ruuvittoman liittimen Wago 2006-1201, maks. nimellinen poikkipinta-ala DIN EN 60998:n mukaan 6 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 0,5–10 mm², jäykkä/joustava Cu

saatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	0,5 mm²
Johtimen max poikkipinta-ala	6 mm²
Suojausluokka	II
Kotelointiluokka	IP66
Mitoitusvirta	41 Ampeeri
Liitintyyppi	ruuvittomat
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	152 mm
Pituus	152 mm
Korkeus	80 mm
Sisäpituus	139 mm
Sisäleveys	140 mm
Sisäkorkeus	64 mm
Paino	0.4513 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	ei
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	750 °C

Mekaaniset ominaisuudet

tiivistysväli vähintään	8 mm
tiivistysväli enintään	28 mm
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.2 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	55 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902660780
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni
Sisäänviennin materiaali	Termoplastinen elastomeeri
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN	pdf (5 MB)
Asennusohjeet FR/ES	pdf (5 MB)

Mittalehti

Mittapiirros	dwg (8 MB)
Mittapiirros	dxf (36 MB)
Mittapiirros	pdf (6 MB)

Sertifikaatti

DLG Sertifiointi DE	pdf (1 MB)
CE Ilmoitus DE/EN/FR	pdf (139 KB)
VDE Sertifikaatti DE/EN	pdf (397 KB)
CE Ilmoitus DE/EN/PL	pdf (141 KB)
UKCA Ilmoitus EN	pdf (167 KB)

Lisävarusteet

uusi

Liittimen pidin - Abox 100 KH 2006 6²

Liittimen pidin Abox 100 KH 2006 6²

Mitat : 69 x 124 x 60 mm
Tuotenumero: 89600601
E-numero: 1622325

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

Tuotelistaus

Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

Mitat : 30 x 30 x 37 mm
Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22742001
E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M25-MGM

Holkkitiiviste KVR M25-MGM

Mitat : 31,5 x 31,5 x 44 mm
Tuotenumero: 22742501
E-numero: 1736118

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M32-MGM

Holkkitiiviste KVR M32-MGM

Mitat : 40 x 40 x 50 mm
Tuotenumero: 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste DMS M20

Mitat : 25,2 x 25,2 x 13,4 mm
Tuotenumero: 26042001
E-numero: 1736235

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M25

Kaksoiskalvotiiviste DMS M25

Mitat : 29,7 x 29,7 x 13,6 mm
Tuotenumero: 26042501
E-numero: 1736236

Tiiveysalue 9 - 17 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M32

Kaksoiskalvotiiviste DMS M32

Mitat : 36,7 x 36,7 x 14,7 mm
Tuotenumero: 26043201
E-numero: 1736237

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Tuotelistaus

uusi

Pylväs-/putkikiinnityssarja - MABF 100-1

Pylväs-/putkikiinnityssarja MABF 100-1

Mitat : 38 x 100 x 15 mm
Tuotenumero: 89602001
E-numero: 1622329

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025/2...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Tuotelistaus

uusi

Kiinnityspakkaus - KTB 1

Kiinnityspakkaus KTB 1

Mitat : 17 x 30 x 14 mm
Tuotenumero: 89600901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...

Tuotelistaus
