uusi

kytkentäkotelona

Abox 100-L

Tuotenumero: 81040001 | Mitat: 152 x 152 x 80 mm

E-numero: 1622191

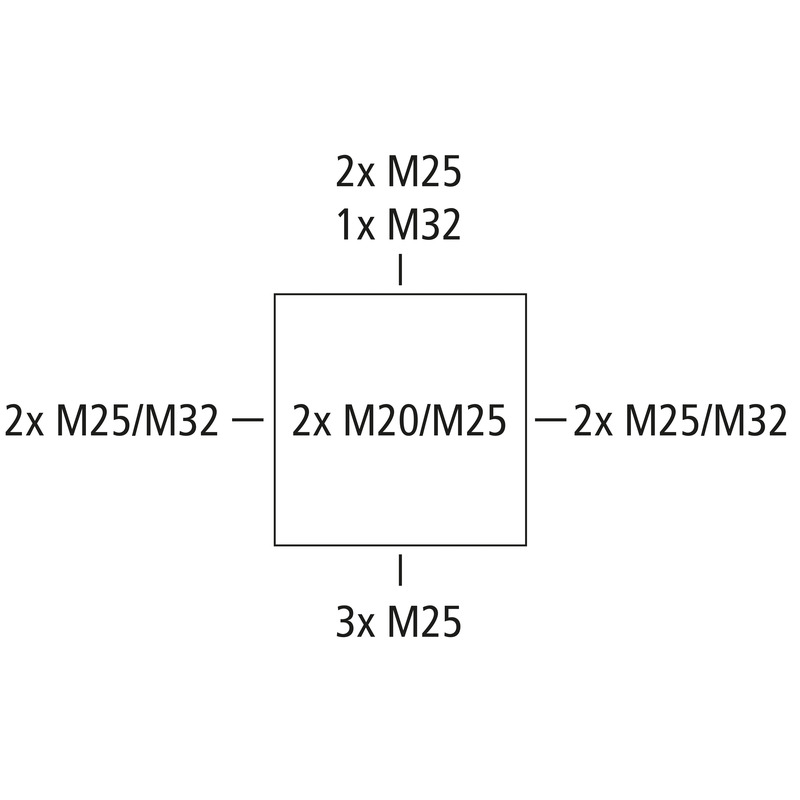

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25/M32, Tiiveysalue 8 - 28 mm, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

harmaa, U_i=1000 V AC, ilman liittimiä

saatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	1000 V
Nimellisjännite DC	1000 V
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP66
Liitintyyppi	ilman

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	152 mm
Pituus	152 mm
Korkeus	80 mm
Sisäpituus	139 mm
Sisäleveys	140 mm
Sisäkorkeus	64 mm
Paino	0.282 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	750 °C

Mekaaniset ominaisuudet

tiivistysväli vähintään	8 mm
tiivistysväli enintään	28 mm
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.2 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	55 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902660544
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85389099

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni
Sisäänviennin materiaali	Termoplastinen elastomeeri
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES	pdf (5 MB)
Asennusohjeet DE/EN	pdf (5 MB)

Mittalehti

Mittapiirros	pdf (6 MB)
Mittapiirros	dwg (8 MB)
Mittapiirros	dxf (36 MB)

Sertifikaatti

VDE Sertifikaatti DE/EN	pdf (397 KB)
CE Ilmoitus DE/EN/FR	pdf (139 KB)
UKCA Ilmoitus EN	pdf (167 KB)
DLG Sertifiointi DE	pdf (1 MB)
CE Ilmoitus DE/EN/PL	pdf (141 KB)

Lisävarusteet

Holkkitiiviste KVR M20-MGM

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22742001
E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
