Abox SL-10² Abox SL-10² Abox SL-10² Abox SL-10² Abox SL-10² Abox SL-10²

kytkentäkotelona

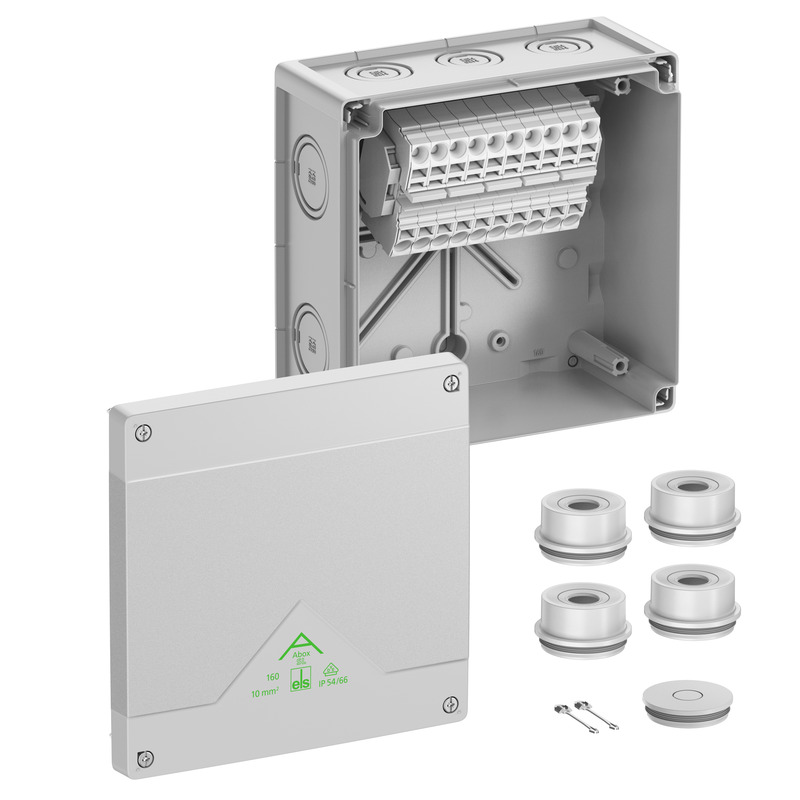

Abox SL-10²

Tuotenumero: 81044001 | Mitat: 182 x 182 x 90 mm

E-numero: 1622301

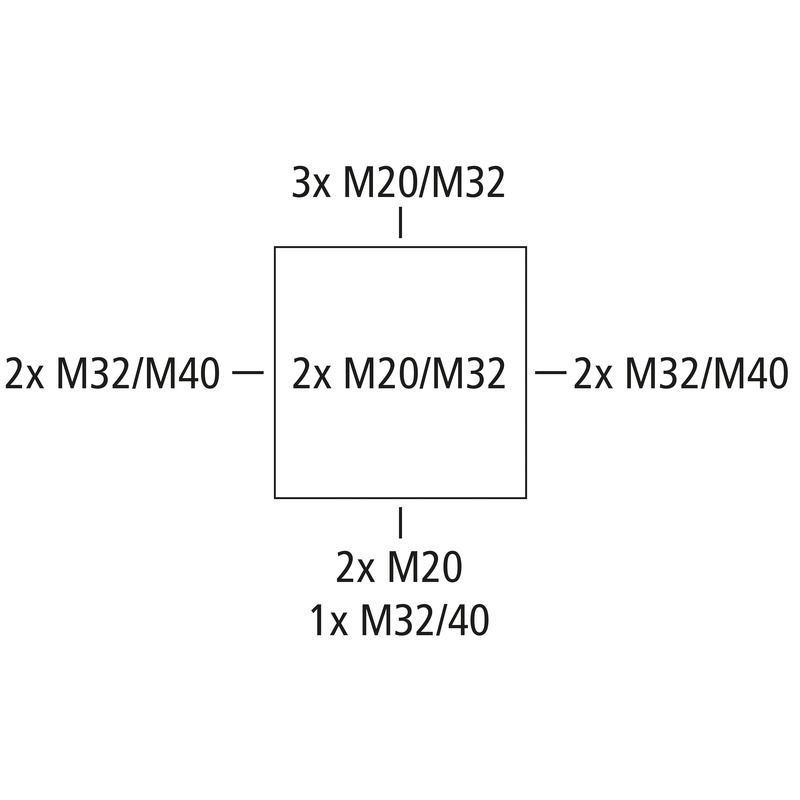

kytkentäkotelona, Suojaluokiteltu IP55/IP66, Nimellinen poikkipinta-ala 10 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Metriset läpilyöntiaihiot, M20/M32/M40, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä vakioasennuksiin sisätiloissa ja suojatuissa ulkotiloissa

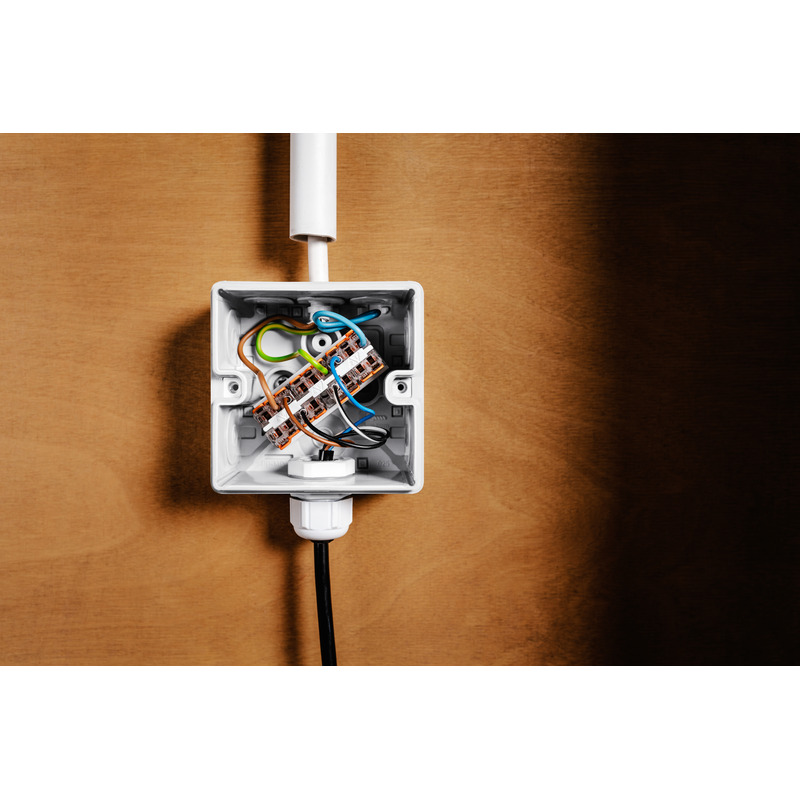

harmaa, In=57 Ampeeri, sis. yläkiinnitteisen 5-napaisen ruuvittoman liittimen Wago 2010-1201, maks. nimellinen poikkipinta-ala DIN EN 60998:n mukaan 10 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 0,5–16 mm², jäykkä/joustava Cu

Sisältää tarvikkeet:
4 kalvotiivistettä IP55 M40, tiivistysalue 17–30 mm, 1 sulkutulppa IP55 M40, kannen putoamissuojasaatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Nimellisjännite DC 690 V
pienin johtimen poikkipinta-ala 0,5 mm²
Johtimen max poikkipinta-ala 10 mm²
Suojausluokka II
Kotelointiluokka IP55/IP66
Mitoitusvirta 57 Ampeeri
Liitintyyppi ruuvittomat
Napojen lukumäärä 5

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 182 mm
Pituus 182 mm
Korkeus 90 mm
Sisäpituus 167 mm
Sisäleveys 167 mm
Sisäkorkeus 69 mm
Paino 0.8764 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 750 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.5 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 55 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902660421
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polykarbonaatti
Kannen materiaali Polykarbonaatti
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN pdf (5 MB)
Asennusohjeet FR/ES pdf (5 MB)

Mittalehti

Mittapiirros dwg (5 MB)
Mittapiirros dxf (23 MB)
Mittapiirros pdf (4 MB)

Sertifikaatti

CE Ilmoitus DE/EN/PL pdf (141 KB)
VDE Sertifikaatti DE/EN pdf (397 KB)
CE Ilmoitus DE/EN/FR pdf (139 KB)
UKCA Ilmoitus EN pdf (167 KB)
DLG Sertifiointi DE pdf (1 MB)

Lisävarusteet

uusi Liittimen pidin - Abox 160 KH 2010 10²

Liittimen pidin Abox 160 KH 2010 10²

  • Mitat : 79 x 154 x 65 mm
  • Tuotenumero: 89600701
  • E-numero: 1622326

Liitinpidike NS35-vakiokiskolla Wago 2010-1201 -liitinten 10 mm²...



Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

  • Mitat : 30 x 30 x 37 mm
  • Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

  • Mitat : 26,5 x 26,5 x 36 mm
  • Tuotenumero: 22742001
  • E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M32-MGM

Holkkitiiviste KVR M32-MGM

  • Mitat : 40 x 40 x 50 mm
  • Tuotenumero: 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M40-MGM

Holkkitiiviste KVR M40-MGM

  • Mitat : 50 x 50 x 54 mm
  • Tuotenumero: 22744001

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste DMS M20

  • Mitat : 25,2 x 25,2 x 13,4 mm
  • Tuotenumero: 26042001
  • E-numero: 1736235

Tiiveysalue 7 - 13 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M32

Kaksoiskalvotiiviste DMS M32

  • Mitat : 36,7 x 36,7 x 14,7 mm
  • Tuotenumero: 26043201
  • E-numero: 1736237

Tiiveysalue 13 - 21 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M40

Kaksoiskalvotiiviste DMS M40

  • Mitat : 46,5 x 46,5 x 18,6 mm
  • Tuotenumero: 26044001
  • E-numero: 1720804

Tiiveysalue 17 - 28 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M20

Kalvotiiviste AST M20

  • Mitat : 24,5 x 24,5 x 22,5 mm
  • Tuotenumero: 23042001

Tiiveysalue 8 - 13,5 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M32

Kalvotiiviste AST M32

  • Mitat : 35,5 x 35,5 x 25,1 mm
  • Tuotenumero: 23043201

Tiiveysalue 13 - 23 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M40

Kalvotiiviste AST M40

  • Mitat : 46,5 x 46,5 x 25,6 mm
  • Tuotenumero: 23044001

Tiiveysalue 17 - 30 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
uusi Pylväs-/putkikiinnityssarja - MABF 150-1

Pylväs-/putkikiinnityssarja MABF 150-1

  • Mitat : 43 x 150 x 15 mm
  • Tuotenumero: 89603001
  • E-numero: 1622330

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 160,...



Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...



Tuotelistaus
Lisätiedot
uusi Kiinnityspakkaus - KTB 1

Kiinnityspakkaus KTB 1

  • Mitat : 17 x 30 x 14 mm
  • Tuotenumero: 89600901



Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...
