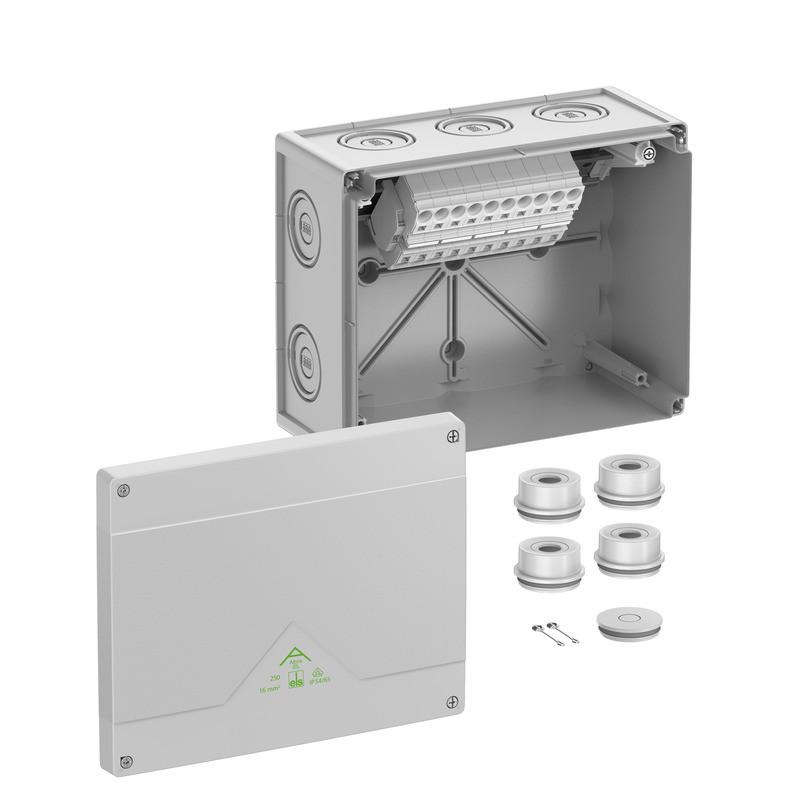

Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16²

kytkentäkotelona

Abox SL-16²

Tuotenumero: 81644001 | Mitat: 252 x 202 x 120 mm

E-numero: 1622302

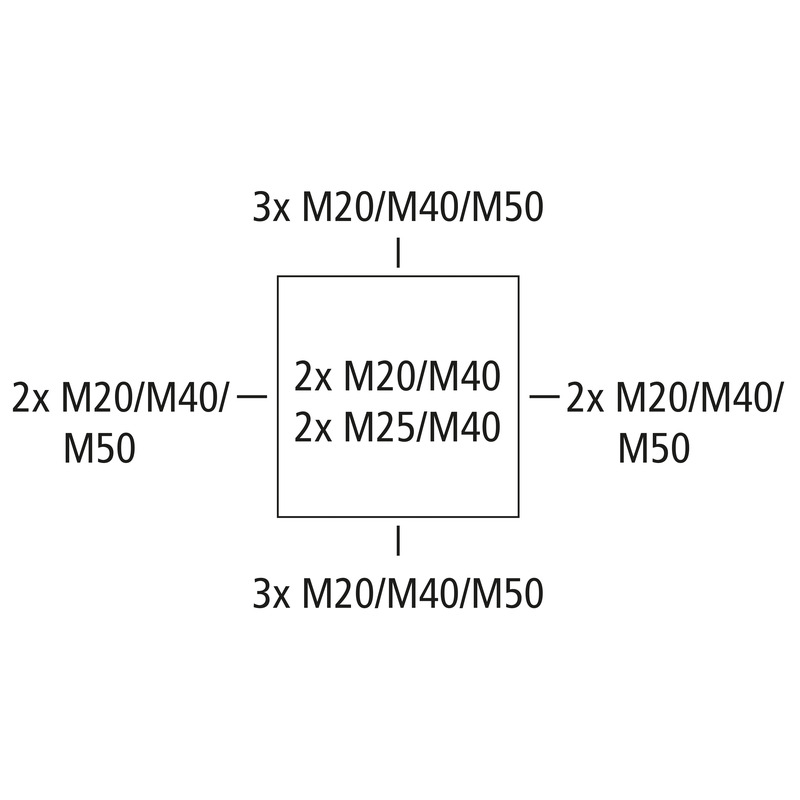

kytkentäkotelona, Suojaluokiteltu IP55/IP66, Nimellinen poikkipinta-ala 16 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Metriset läpilyöntiaihiot, M20/M25/M32/M40/M50, (4 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä vakioasennuksiin sisätiloissa ja suojatuissa ulkotiloissa

harmaa, In=76 Ampeeri, sis. yläkiinnitteisen 5-napaisen ruuvittoman liittimen Wago 2016-1201, maks. nimellinen poikkipinta-ala DIN EN 60998:n mukaan 16 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 0,5–16 mm², jäykkä Cu, 4 x 0,5–25 mm², joustava Cu

Sisältää tarvikkeet:
4 kalvotiivistettä IP55 M40, tiivistysalue 17–30 mm, 1 sulkutulppa IP55 M40, kannen putoamissuojasaatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Nimellisjännite DC 690 V
pienin johtimen poikkipinta-ala 0,5 mm²
Johtimen max poikkipinta-ala 16 mm²
Suojausluokka II
Kotelointiluokka IP55/IP66
Mitoitusvirta 76 Ampeeri
Liitintyyppi ruuvittomat
Napojen lukumäärä 5

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 252 mm
Pituus 202 mm
Korkeus 120 mm
Sisäpituus 186 mm
Sisäleveys 236 mm
Sisäkorkeus 99 mm
Paino 1.1494 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 750 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.5 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 55 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902660339
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polykarbonaatti
Kannen materiaali Polykarbonaatti
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN pdf (5 MB)
Asennusohjeet FR/ES pdf (5 MB)

Mittalehti

Mittapiirros dwg (5 MB)
Mittapiirros dxf (23 MB)
Mittapiirros pdf (4 MB)
Mittapiirros pdf (6 MB)
Mittapiirros dxf (36 MB)
Mittapiirros dwg (7 MB)

Sertifikaatti

VDE Sertifikaatti DE/EN pdf (397 KB)
CE Ilmoitus DE/EN/FR pdf (139 KB)
UKCA Ilmoitus EN pdf (167 KB)
CE Ilmoitus DE/EN/PL pdf (141 KB)
DLG Sertifiointi DE pdf (1 MB)
