kytkentäkotelona
Tuotenumero: 83540001 | Mitat: 252 x 252 x 120 mm
E-numero: 1622233

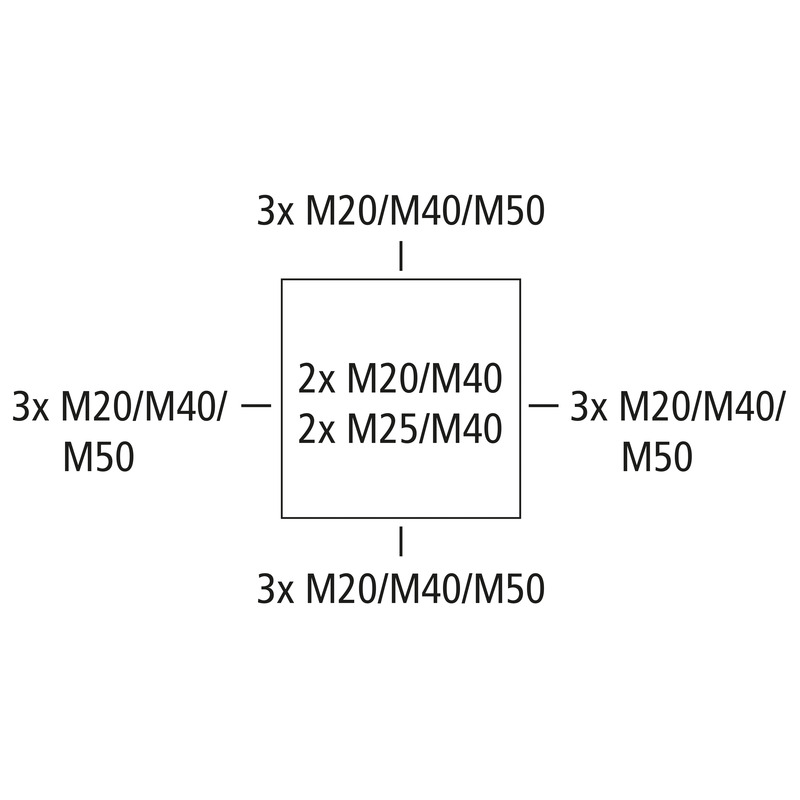

kytkentäkotelona, Suojaluokiteltu IP55/IP66, Nimellinen poikkipinta-ala 35 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Metriset läpilyöntiaihiot, M20/M25/M40/M50, (4 Takana, 12 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin
harmaa, Ui=1000 V AC, ilman liittimiä
Sisältää tarvikkeet:
4 kalvotiivistettä IP55 M40, tiivistysalue 17–30 mm, 1 sulkutulppa IP55 M40, kannen putoamissuojasaatavilla 1.5.2024
| Nimellisjännite AC | 1000 V |
|---|---|
| Nimellisjännite DC | 1000 V |
| Johtimen max poikkipinta-ala | 35 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP55/IP66 |
| Liitintyyppi | ilman |
| Pohja-osan väri | harmaa |
|---|---|
| Kannen väri | harmaa |
| Leveys | 252 mm |
|---|---|
| Pituus | 252 mm |
| Korkeus | 120 mm |
| Sisäpituus | 236 mm |
| Sisäleveys | 236 mm |
| Sisäkorkeus | 99 mm |
| Paino | 1.1834 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | HB |
| Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan | 750 °C |
| Iskunkestävyysluokka | IK07 |
|---|---|
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.5 Nm |
| Kiinnitystapa | Seinä-/kattoasennus |
| Kiinnitys | Sisäiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -25 °C |
| Ympäristön lämpötila max. | 55 °C |
| Ympäristön lämpötila 24h | 35 °C |
| Asennuspaikka | katettu ulkotila |
| EAN | 4013902660247 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tullitariffinumero | 85389099 |
| Pohja-osan materiaali | Polykarbonaatti |
|---|---|
| Kannen materiaali | Polykarbonaatti |
| Tiivisteen materiaali | Termoplastinen elastomeeri |
| Kansiruuvin materiaali | Ruostumaton teräs V2A |
| Tarkastusmerkintä | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Tarkastusmerkintä | DLG (ammoniakinkestävyys) |
