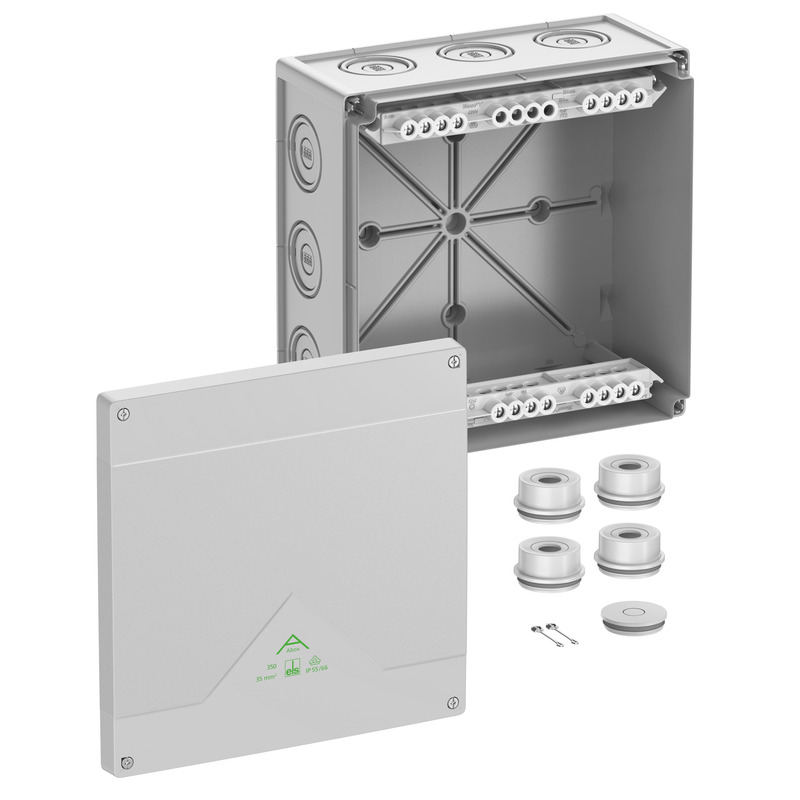

Abox 350-35² Abox 350-35²

kytkentäkotelona

Abox 350-35²

Tuotenumero: 83542001 | Mitat: 252 x 252 x 120 mm

E-numero: 1622235

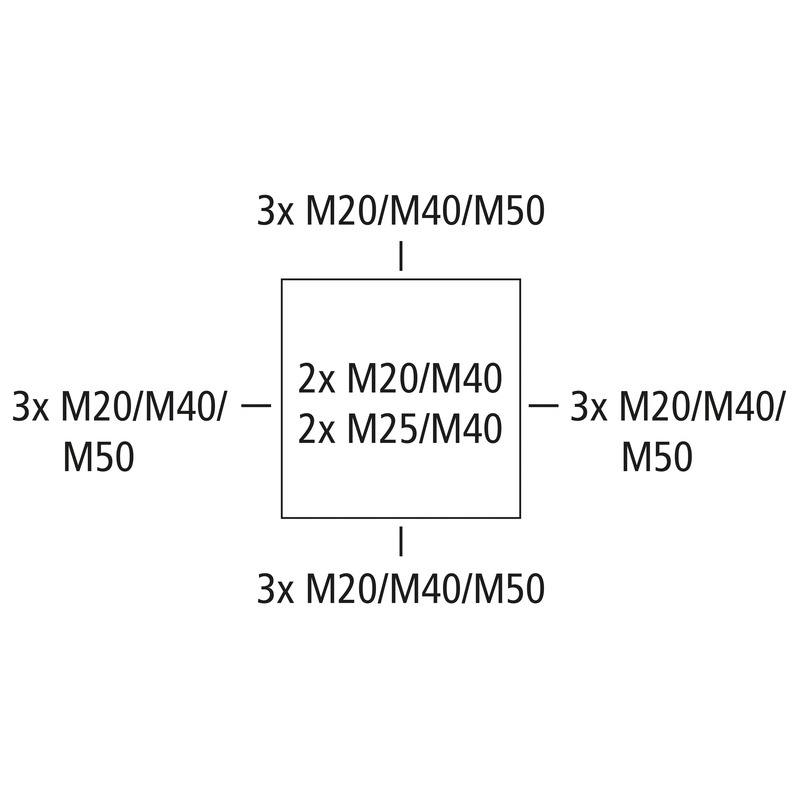

kytkentäkotelona, Suojaluokiteltu IP55/IP66, Nimellinen poikkipinta-ala 35 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Metriset läpilyöntiaihiot, M20/M25/M40/M50, (4 Takana, 12 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

harmaa, Ui=690 V AC, In=125 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen, 5-napainen – 35 mm², kiinnitettävä poikkileikkaus napaa kohti: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm², 4 x 35 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

Sisältää tarvikkeet:
4 kalvotiivistettä IP55 M40, tiivistysalue 17–30 mm, 1 sulkutulppa IP55 M40, kannen putoamissuojasaatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Nimellisjännite DC 690 V
pienin johtimen poikkipinta-ala 10 mm²
Johtimen max poikkipinta-ala 35 mm²
Suojausluokka II
Kotelointiluokka IP55/IP66
Mitoitusvirta 125 Ampeeri
Liitintyyppi Ruuviliitin
Napojen lukumäärä 5

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 252 mm
Pituus 252 mm
Korkeus 120 mm
Sisäpituus 236 mm
Sisäleveys 236 mm
Sisäkorkeus 99 mm
Paino 1.4534 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 750 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.5 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 55 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902660216
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polykarbonaatti
Kannen materiaali Polykarbonaatti
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES pdf (5 MB)
Asennusohjeet DE/EN pdf (5 MB)

Mittalehti

Mittapiirros pdf (5 MB)
Mittapiirros dwg (6 MB)
Mittapiirros dxf (29 MB)

Sertifikaatti

DLG Sertifiointi DE pdf (1 MB)
CE Ilmoitus DE/EN/FR pdf (139 KB)
VDE Sertifikaatti DE/EN pdf (397 KB)
UKCA Ilmoitus EN pdf (167 KB)
CE Ilmoitus DE/EN/PL pdf (141 KB)

Lisävarusteet

Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

  • Mitat : 26,5 x 26,5 x 36 mm
  • Tuotenumero: 22742001
  • E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

  • Mitat : 30 x 30 x 37 mm
  • Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M40-MGM

Holkkitiiviste KVR M40-MGM

  • Mitat : 50 x 50 x 54 mm
  • Tuotenumero: 22744001

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M50-MGM

Holkkitiiviste KVR M50-MGM

  • Mitat : 60 x 60 x 63 mm
  • Tuotenumero: 22745001

Tiiveysalue 21 - 34,5 mm, Kierteen pituus 13 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste DMS M20

  • Mitat : 25,2 x 25,2 x 13,4 mm
  • Tuotenumero: 26042001
  • E-numero: 1736235

Tiiveysalue 7 - 13 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M40

Kaksoiskalvotiiviste DMS M40

  • Mitat : 46,5 x 46,5 x 18,6 mm
  • Tuotenumero: 26044001
  • E-numero: 1720804

Tiiveysalue 17 - 28 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M20

Kalvotiiviste AST M20

  • Mitat : 24,5 x 24,5 x 22,5 mm
  • Tuotenumero: 23042001

Tiiveysalue 8 - 13,5 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M40

Kalvotiiviste AST M40

  • Mitat : 46,5 x 46,5 x 25,6 mm
  • Tuotenumero: 23044001

Tiiveysalue 17 - 30 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
uusi Asennuslevy - Abox MPI 350

Asennuslevy Abox MPI 350

  • Mitat : 217 x 217 x 2,5 mm
  • Tuotenumero: 89513501

soveltuu Abox / Abox Pro 350



Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....



Tuotelistaus
Lisätiedot
uusi DIN-asennuskisko - Abox 250/350 NS35

DIN-asennuskisko Abox 250/350 NS35

  • Mitat : 35 x 202 x 7,5 mm
  • Tuotenumero: 89533501

soveltuu Abox / Abox Pro 350



Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...



Tuotelistaus
Lisätiedot
uusi Liittimen pidin - Abox 100 KH 2006 6²

Liittimen pidin Abox 100 KH 2006 6²

  • Mitat : 69 x 124 x 60 mm
  • Tuotenumero: 89600601
  • E-numero: 1622325

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...



Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...



Tuotelistaus
Lisätiedot
uusi Liitinkisko - Abox 250/350 KLS-25²/35²

Liitinkisko Abox 250/350 KLS-25²/35²

  • Mitat : 21 x 205 x 48 mm
  • Tuotenumero: 89643501

yläkiinnitteinen ruuvillinen liitin Abox/Abox Pro 250/350 -malleihin,...



Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, Ui = 690 V. Asennettavaksi...



Tuotelistaus
Lisätiedot
uusi Pylväs-/putkikiinnityssarja - MABF 215-1

Pylväs-/putkikiinnityssarja MABF 215-1

  • Mitat : 47 x 215 x 15 mm
  • Tuotenumero: 89604001
  • E-numero: 1622332

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 250...



Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...



Tuotelistaus
Lisätiedot

CAD-tiedot

CAD-tiedot Lataa 3D-CAD-tiedot

Pyyntösi

Tietosi
Yritystiedot
CAD-muoto

Tuotteen teksti

Samanlaisia tuotteita

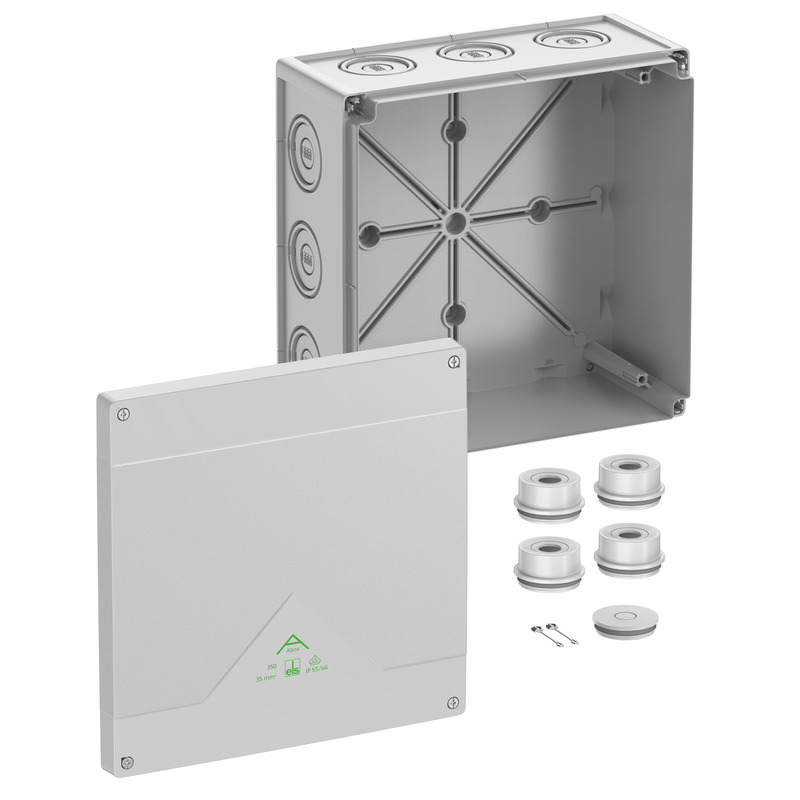

uusi kytkentäkotelona - Abox 350-L
