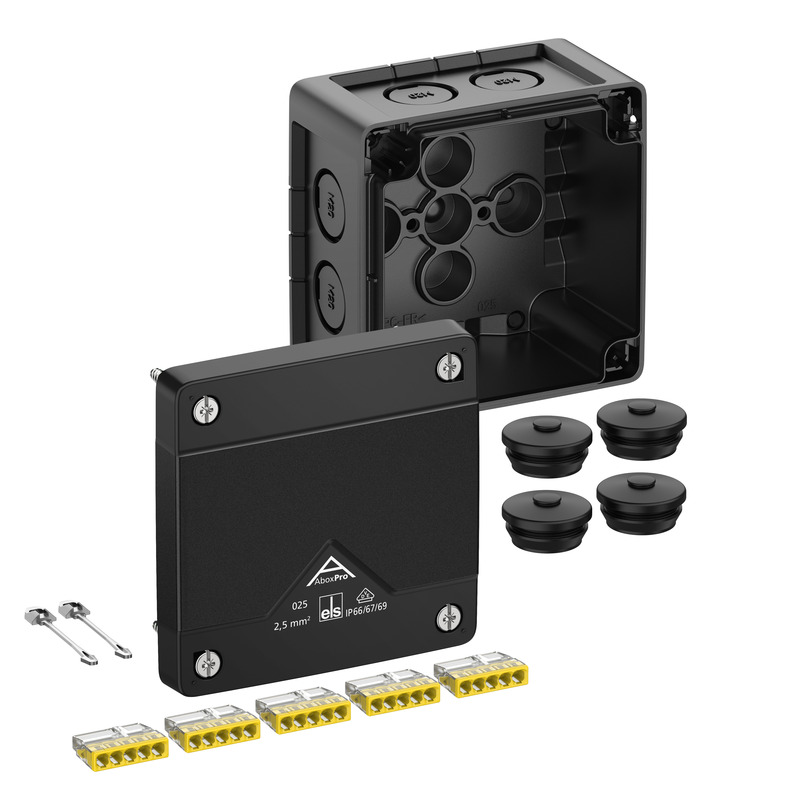

Abox Pro 025-2,5²/sw

Abox Pro 025-2,5²/sw

kytkentäkotelona

Abox Pro 025-2,5²/sw

Tuotenumero: 40202001 | Mitat: 92 x 92 x 60 mm

E-numero: 1622249

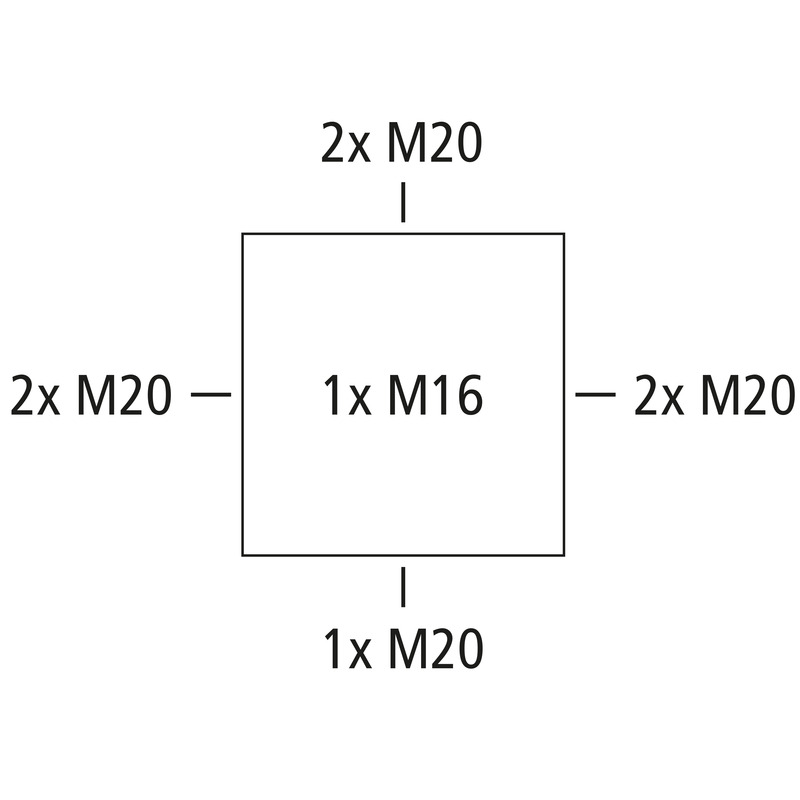

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M16/M20, (1 Takana, 7 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

musta, U_i=450 V AC, I_n=24 Ampeeri, sis. 5 kpl 5-napaista ruuvitonta liitintä Wago 2273-205, maks. nimellinen poikkileikkaus DIN EN 60998:n mukaan: 2,5 mm², kiinnitettävä poikkileikkaus napaa kohti: 5 x 0,5–2,5 mm², jäykkä Cu/Al (noudata asennusohjetta!)

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M20 tiivistysalue 7–13 mm, kannen putoamissuojasaatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	450 V
Nimellisjännite DC	450 V
pienin johtimen poikkipinta-ala	0,5 mm²
Johtimen max poikkipinta-ala	2,5 mm²
Suojausluokka	II

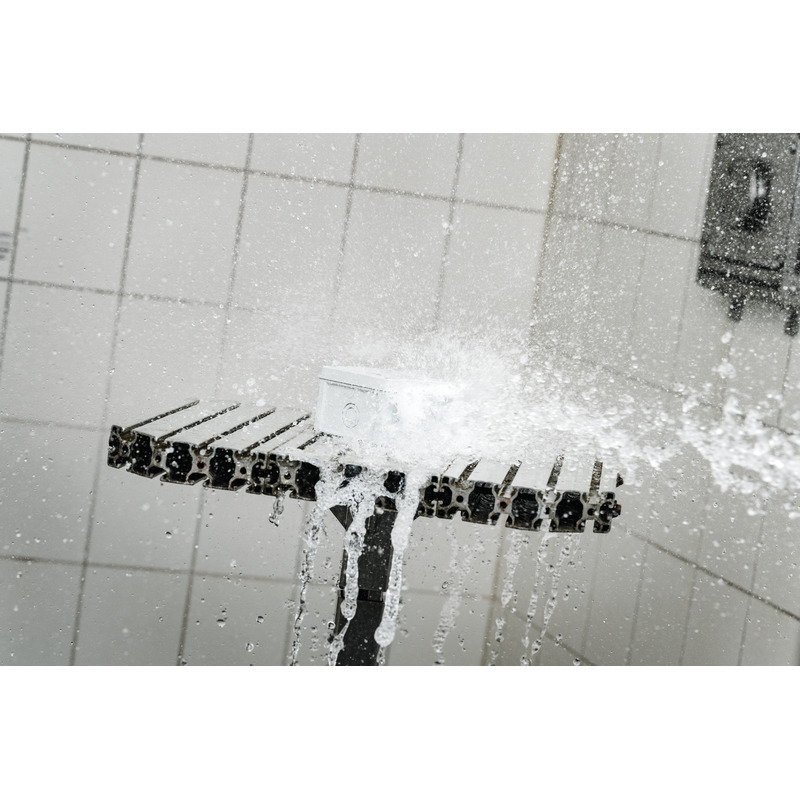

Kotelointiluokka	IP66/IP67/IP69
Mitoitusvirta	24 Ampeeri
Liitintyyppi	ruuvittomat
Napojen lukumäärä	5

Värit

Pohja-osan väri	musta
Kannen väri	musta

Mitat

Leveys	92 mm
Pituus	92 mm
Korkeus	60 mm
Sisäpituus	78 mm
Sisäleveys	78 mm
Sisäkorkeus	40 mm
Paino	0.1767 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	60 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902662135
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES	pdf (5 MB)
Asennusohjeet DE/EN	pdf (5 MB)

Mittalehti

Mittapiirros	pdf (3 MB)
Mittapiirros	dwg (3 MB)
Mittapiirros	dxf (16 MB)

Sertifikaatti

DNV Sertifikaatti EN	pdf (198 KB)
CE Ilmoitus DE/EN/FR	pdf (139 KB)
CE Ilmoitus DE/EN/PL	pdf (141 KB)
UKCA Ilmoitus EN	pdf (166 KB)
DLG Sertifiointi DE	pdf (1 MB)
VDE Sertifikaatti DE/EN	pdf (496 KB)

Lisävarusteet

uusi

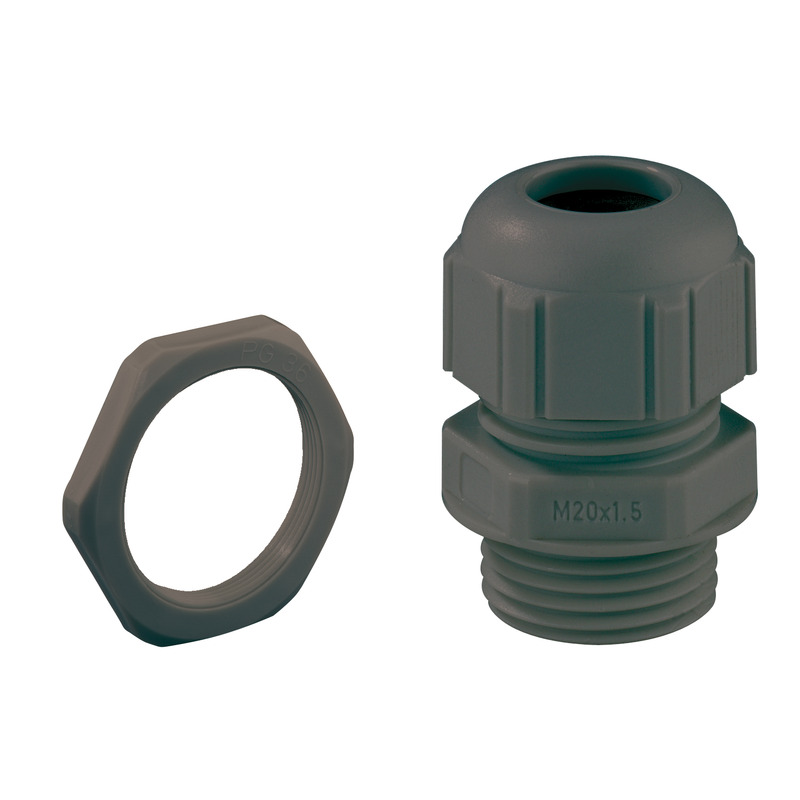

Holkkitiiviste - KVR M16-MGM/sw

Holkkitiiviste KVR M16-MGM/sw

Mitat : 22 x 22 x 31 mm
Tuotenumero: 22701601

Tiivistysalue 4–10 mm, kierteen pituus 8 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

Tuotelistaus

Holkkitiiviste - KVR M20-MGM/sw

Holkkitiiviste KVR M20-MGM/sw

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22702001
E-numero: 1720822

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

Tuotelistaus

Holkkitiiviste - KVR M20-GDB/MGM/sw

Holkkitiiviste KVR M20-GDB/MGM/sw

Mitat : 30 x 30 x 37 mm
Tuotenumero: 22702101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

Tuotelistaus

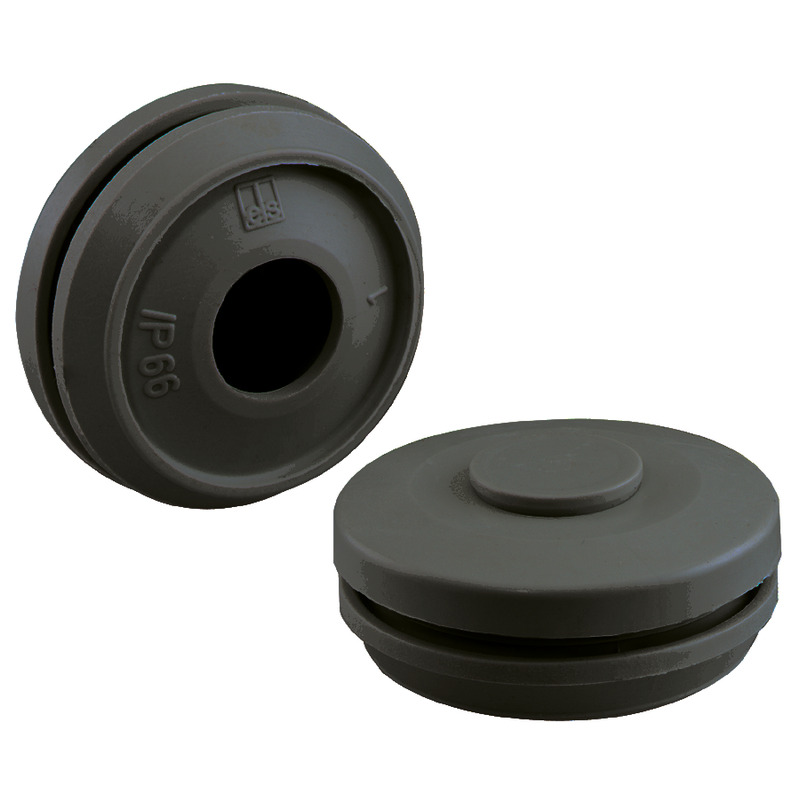

Kaksoiskalvotiiviste - DMS M16/sw

Kaksoiskalvotiiviste DMS M16/sw

Mitat : 20,7 x 20,7 x 13,2 mm
Tuotenumero: 26001601
E-numero: 1720817

Tiiveysalue 5 - 9 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M20/sw

Kaksoiskalvotiiviste DMS M20/sw

Mitat : 25,2 x 25,2 x 13,4 mm
Tuotenumero: 26002001
E-numero: 1720818

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

Tuotelistaus

uusi

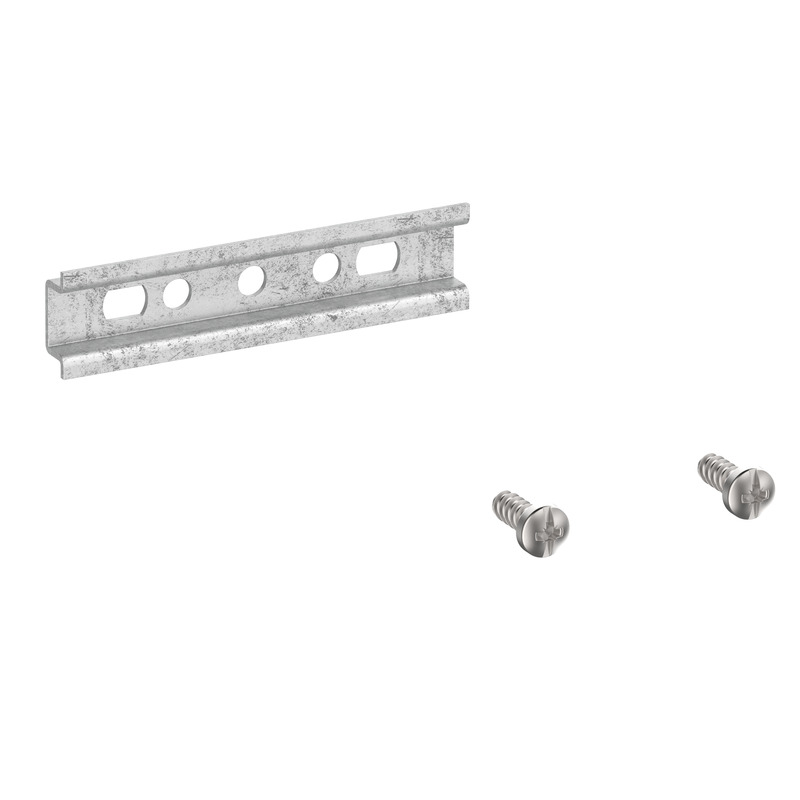

DIN-asennuskisko - Abox 025 TS15

DIN-asennuskisko Abox 025 TS15

Mitat : 15 x 61 x 5,5 mm
Tuotenumero: 89520201

soveltuu Abox / Abox Pro 025

Normikisko DIN EN 60715:n mukaan, 15 x 5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin Abox...

Tuotelistaus

uusi

Liittimen pidin - Abox 025/040 KH 2273 2,5²

Liittimen pidin Abox 025/040 KH 2273 2,5²

Mitat : 23 x 70 x 27 mm
Tuotenumero: 89600201
E-numero: 1622321

enintään 6:n Wago 2273-205 -liittimen kiinteään asennukseen...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

Tuotelistaus

uusi

Liittimen pidin - Abox 025/040 KH 221 4²

Liittimen pidin Abox 025/040 KH 221 4²

Mitat : 23 x 56 x 29 mm
Tuotenumero: 89600301
E-numero: 1622322

enintään 6:n Wago 221-413 -liittimen kiinteään asennukseen...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

Tuotelistaus

uusi

Liitinkisko - Abox 025/040 KLS-2,5²/4²

Liitinkisko Abox 025/040 KLS-2,5²/4²

Mitat : 15 x 46 x 25 mm
Tuotenumero: 89640401

Ruuvillinen liitin Abox/Abox Pro 025- ja Abox/Abox Pro 040 -malleihin,...

Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, U_i = 690 V. Asennettavaksi...

Tuotelistaus

uusi

Pylväs-/putkikiinnityssarja - MABF 65-1

Pylväs-/putkikiinnityssarja MABF 65-1

Mitat : 38 x 65 x 15 mm
Tuotenumero: 89601001
E-numero: 1622328

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025,...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Tuotelistaus

uusi

Kiinnityspakkaus - KTB 1

Kiinnityspakkaus KTB 1

Mitat : 17 x 30 x 14 mm
Tuotenumero: 89600901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...

Tuotelistaus

CAD-tiedot

CAD-tiedot	Lataa 3D-CAD-tiedot

Tuotteen teksti

Kirjaudu sisään omaan Spelsbergiin ladataksesi tarjoustekstejä. mySpelsberg Kirjaudu sisään

Samanlaisia tuotteita

uusi

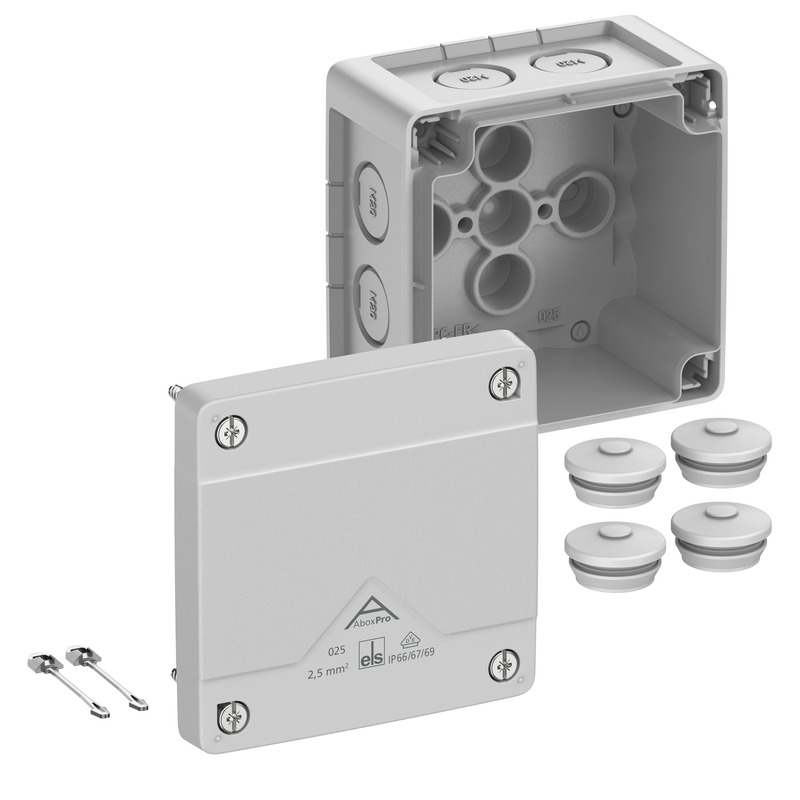

kytkentäkotelona - Abox Pro 025-L

kytkentäkotelona Abox Pro 025-L

Mitat : 92 x 92 x 60 mm
Tuotenumero: 40240001
E-numero: 1622236

harmaa, U_i=1000 V AC, ilman liittimiä

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu...

Tuotelistaus

uusi

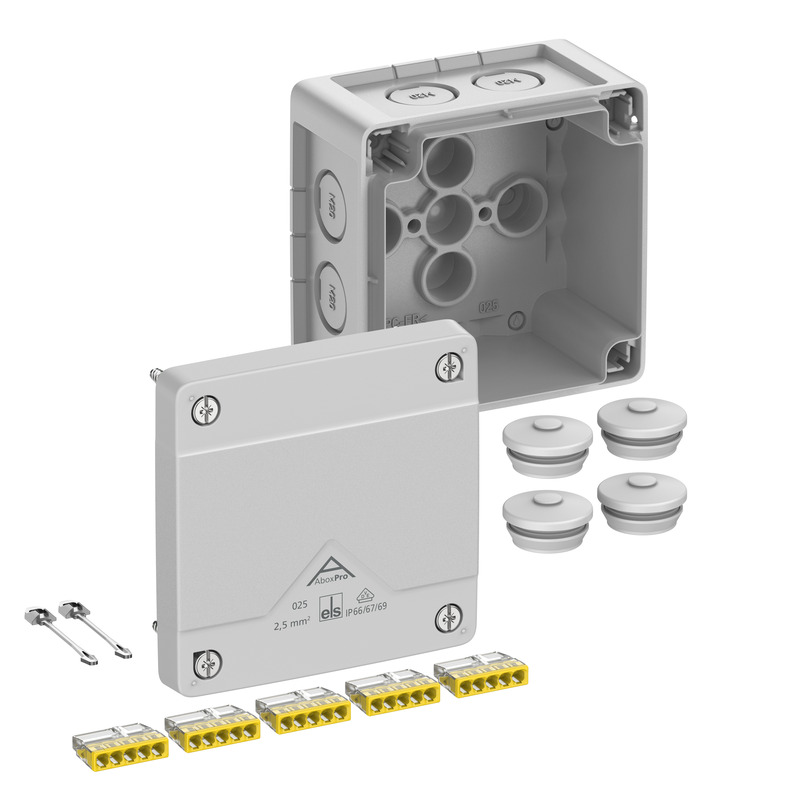

kytkentäkotelona - Abox Pro 025-2,5²

kytkentäkotelona Abox Pro 025-2,5²

Mitat : 92 x 92 x 60 mm
Tuotenumero: 40242001
E-numero: 1622238

harmaa, U_i=450 V AC, I_n=24 Ampeeri, sis. 5 kpl 5-napaista ruuvitonta...

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu...

Tuotelistaus

uusi

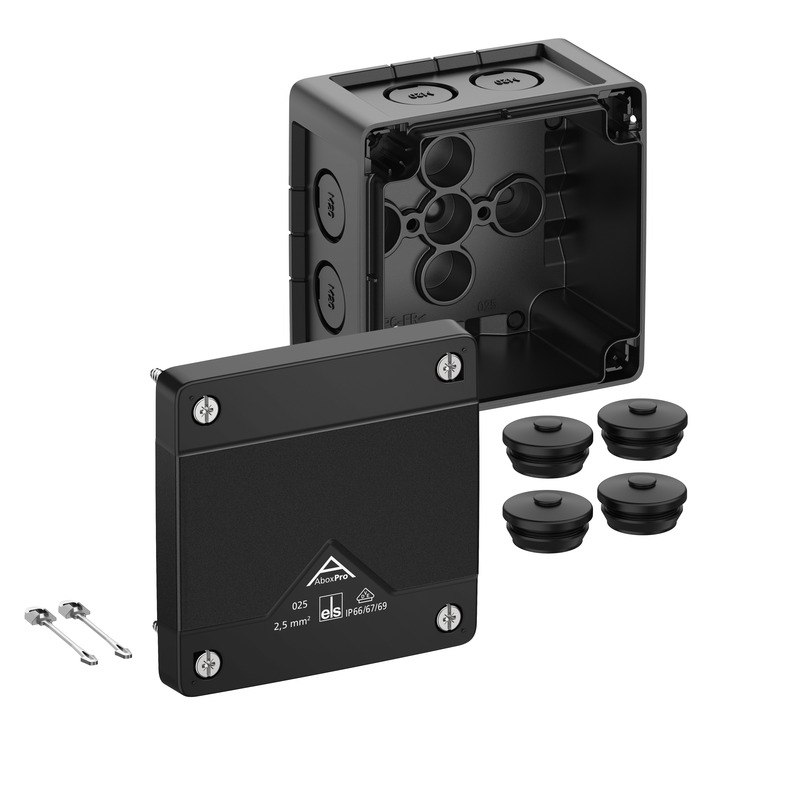

kytkentäkotelona - Abox Pro 025-L/sw
