Abox Pro 025 AB-2,5² Abox Pro 025 AB-2,5²

kytkentäkotelona

Abox Pro 025 AB-2,5²

Tuotenumero: 40242101 | Mitat: 92 x 92 x 60 mm

E-numero: 1622239

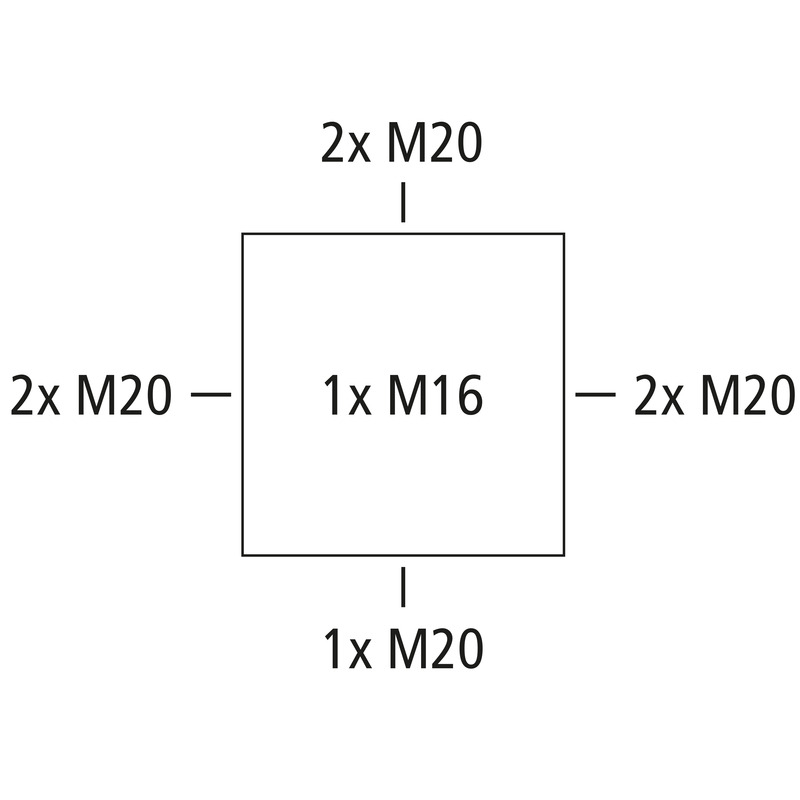

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M16/M20, (1 Takana, 7 Sivuilla), Ulkoiset kiinnityspisteet, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

harmaa, Ui=450 V AC, In=24 Ampeeri, sis. 5 kpl 5-napaista ruuvitonta liitintä Wago 2273-205, maks. nimellinen poikkileikkaus DIN EN 60998:n mukaan: 2,5 mm², kiinnitettävä poikkileikkaus napaa kohti: 5 x 0,5–2,5 mm², jäykkä Cu/Al (noudata asennusohjetta!)

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M20 tiivistysalue 7–13 mm, kannen putoamissuojasaatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 450 V
Nimellisjännite DC 450 V
pienin johtimen poikkipinta-ala 0,5 mm²
Johtimen max poikkipinta-ala 2,5 mm²
Suojausluokka II
Kotelointiluokka IP66/IP67/IP69
Mitoitusvirta 24 Ampeeri
Liitintyyppi ruuvittomat
Napojen lukumäärä 5

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 92 mm
Pituus 92 mm
Korkeus 60 mm
Sisäpituus 78 mm
Sisäleveys 78 mm
Sisäkorkeus 40 mm
Paino 0.1797 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka IK09
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.5 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -35 °C
Ympäristön lämpötila max. 60 °C
Ympäristön lämpötila 24h 60 °C
Asennuspaikka avoin ulkotila

Sales Information

EAN 4013902662371
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polykarbonaatti
Kannen materiaali Polykarbonaatti
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)
Tarkastusmerkintä DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES pdf (5 MB)
Asennusohjeet DE/EN pdf (5 MB)

Mittalehti

Mittapiirros pdf (3 MB)
Mittapiirros dwg (3 MB)
Mittapiirros dxf (16 MB)

Sertifikaatti

CE Ilmoitus DE/EN/FR pdf (139 KB)
CE Ilmoitus DE/EN/PL pdf (141 KB)
UKCA Ilmoitus EN pdf (166 KB)
DNV Sertifikaatti EN pdf (198 KB)
VDE Sertifikaatti DE/EN pdf (496 KB)
DLG Sertifiointi DE pdf (1 MB)

Lisävarusteet
