Abox Pro 040 AB-L Abox Pro 040 AB-L

kytkentäkotelona

Abox Pro 040 AB-L

Tuotenumero: 40440101 | Mitat: 102 x 102 x 70 mm

E-numero: 1622253

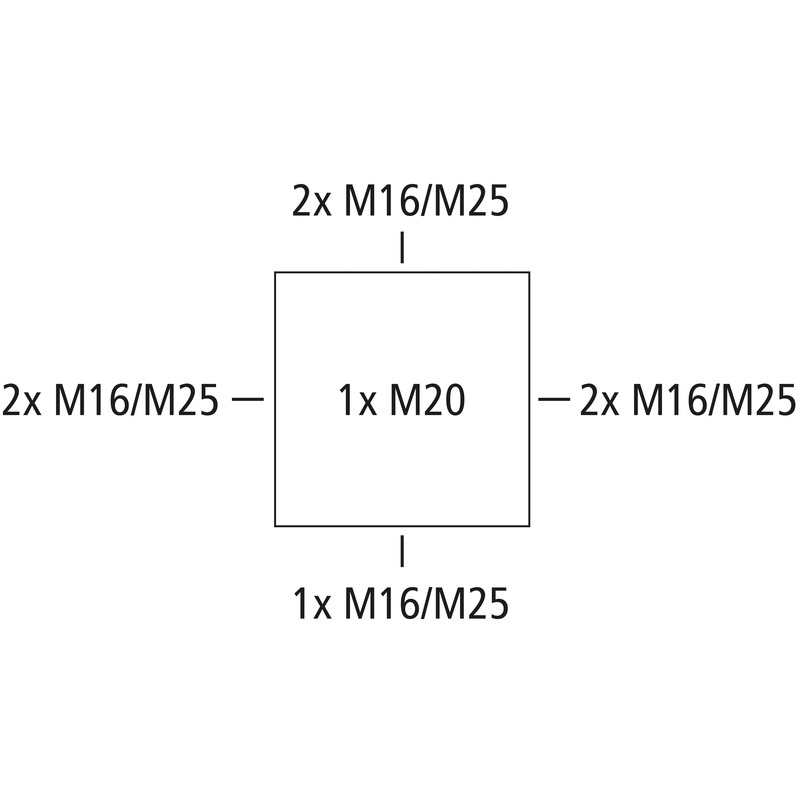

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 4 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M16/M20/M25, (1 Takana, 7 Sivuilla), Ulkoiset kiinnityspisteet, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

harmaa, Ui=1000 V AC, ilman liittimiä

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M25 tiivistysalue 9–17 mm, kannen putoamissuojasaatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 1000 V
Nimellisjännite DC 1000 V
Johtimen max poikkipinta-ala 4 mm²
Suojausluokka II
Kotelointiluokka IP66/IP67/IP69
Liitintyyppi ilman

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 102 mm
Pituus 102 mm
Korkeus 70 mm
Sisäpituus 88 mm
Sisäleveys 88 mm
Sisäkorkeus 50 mm
Paino 0.2207 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka IK09
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.5 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -35 °C
Ympäristön lämpötila max. 80 °C
Ympäristön lämpötila 24h 60 °C
Asennuspaikka avoin ulkotila

Sales Information

EAN 4013902664757
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85389099

Materiaali

Pohja-osan materiaali Polykarbonaatti
Kannen materiaali Polykarbonaatti
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)
Tarkastusmerkintä DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN pdf (5 MB)
Asennusohjeet FR/ES pdf (5 MB)

Mittalehti

Mittapiirros dwg (4 MB)
Mittapiirros dxf (19 MB)
Mittapiirros pdf (3 MB)

Sertifikaatti

CE Ilmoitus DE/EN/PL pdf (141 KB)
UKCA Ilmoitus EN pdf (166 KB)
DNV Sertifikaatti EN pdf (198 KB)
CE Ilmoitus DE/EN/FR pdf (139 KB)
VDE Sertifikaatti DE/EN pdf (496 KB)
DLG Sertifiointi DE pdf (1 MB)
