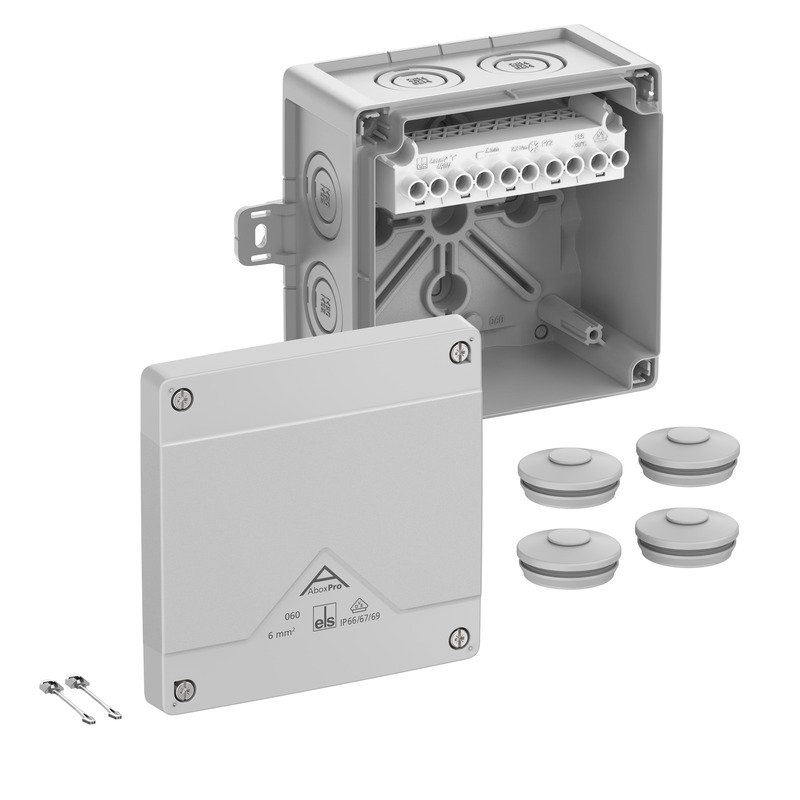

Abox Pro 060 AB-6² Abox Pro 060 AB-6²

kytkentäkotelona

Abox Pro 060 AB-6²

Tuotenumero: 40642101 | Mitat: 127 x 127 x 75 mm

E-numero: 1622267

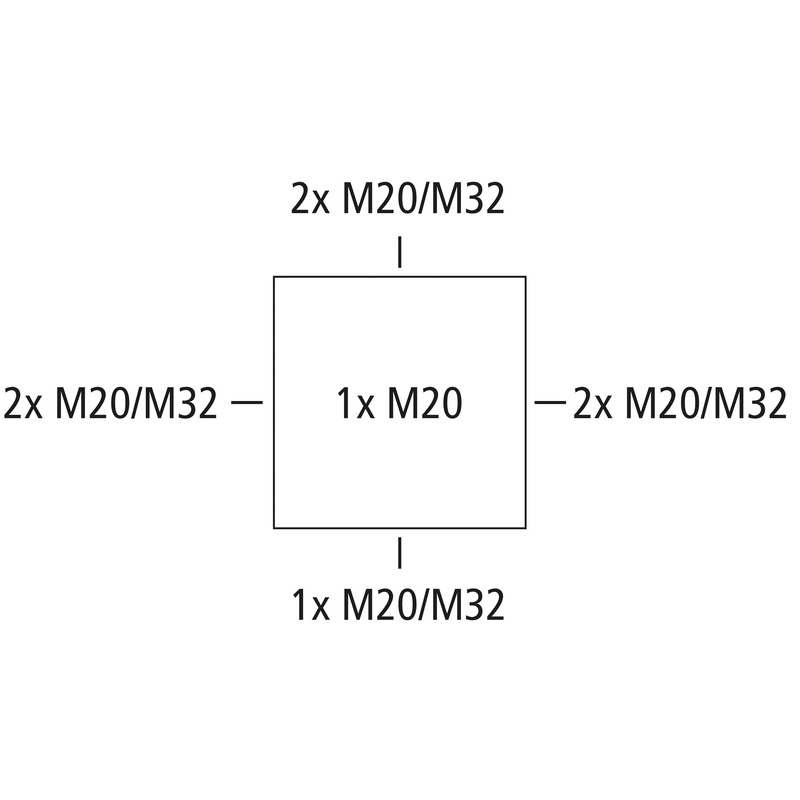

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M32, (1 Takana, 7 Sivuilla), Ulkoiset kiinnityspisteet, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

harmaa, Ui=690 V AC, In=41 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen, 5-napainen – 6 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M32 tiivistysalue 13–21 mm, kannen putoamissuojasaatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Nimellisjännite DC 690 V
pienin johtimen poikkipinta-ala 1,5 mm²
Johtimen max poikkipinta-ala 6 mm²
Suojausluokka II
Kotelointiluokka IP66/IP67/IP69
Mitoitusvirta 41 Ampeeri
Liitintyyppi Ruuviliitin
Napojen lukumäärä 5

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 127 mm
Pituus 127 mm
Korkeus 75 mm
Sisäpituus 113 mm
Sisäleveys 113 mm
Sisäkorkeus 55 mm
Paino 0.3845 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka IK09
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.5 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -35 °C
Ympäristön lämpötila max. 80 °C
Ympäristön lämpötila 24h 60 °C
Asennuspaikka avoin ulkotila

Sales Information

EAN 4013902664184
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polykarbonaatti
Kannen materiaali Polykarbonaatti
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)
Tarkastusmerkintä DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES pdf (5 MB)
Asennusohjeet DE/EN pdf (5 MB)

Mittalehti

Mittapiirros dxf (26 MB)
Mittapiirros pdf (5 MB)
Mittapiirros dwg (5 MB)

Sertifikaatti

UKCA Ilmoitus EN pdf (166 KB)
DNV Sertifikaatti EN pdf (198 KB)
DLG Sertifiointi DE pdf (1 MB)
VDE Sertifikaatti DE/EN pdf (496 KB)
CE Ilmoitus DE/EN/FR pdf (139 KB)
CE Ilmoitus DE/EN/PL pdf (141 KB)

Lisävarusteet

Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

  • Mitat : 26,5 x 26,5 x 36 mm
  • Tuotenumero: 22742001
  • E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

  • Mitat : 30 x 30 x 37 mm
  • Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M32-MGM

Holkkitiiviste KVR M32-MGM

  • Mitat : 40 x 40 x 50 mm
  • Tuotenumero: 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm



Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste DMS M20

  • Mitat : 25,2 x 25,2 x 13,4 mm
  • Tuotenumero: 26042001
  • E-numero: 1736235

Tiiveysalue 7 - 13 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M32

Kaksoiskalvotiiviste DMS M32

  • Mitat : 36,7 x 36,7 x 14,7 mm
  • Tuotenumero: 26043201
  • E-numero: 1736237

Tiiveysalue 13 - 21 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
uusi Asennuslevy - Abox MPI 060

Asennuslevy Abox MPI 060

  • Mitat : 94 x 94 x 2,5 mm
  • Tuotenumero: 89510601

soveltuu Abox / Abox Pro 060



Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....



Tuotelistaus
Lisätiedot
uusi DIN-asennuskisko - Abox 060 NS35

DIN-asennuskisko Abox 060 NS35

  • Mitat : 35 x 95 x 7,5 mm
  • Tuotenumero: 89530601

soveltuu Abox / Abox Pro 060



Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...



Tuotelistaus
Lisätiedot
uusi Liittimen pidin - Abox 060 KH 221 4²

Liittimen pidin Abox 060 KH 221 4²

  • Mitat : 22 x 88 x 32 mm
  • Tuotenumero: 89600401
  • E-numero: 1622323

enintään 6:n Wago 221-413 -liittimen kiinteään yläpuoliseen...



Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...



Tuotelistaus
Lisätiedot
uusi Liitinkisko - Abox 060 KLS-6²

Liitinkisko Abox 060 KLS-6²

  • Mitat : 23 x 98 x 32 mm
  • Tuotenumero: 89640601

ruuvillinen liitin Abox/Abox Pro 060 -malleihin, 5-napainen – 6 mm², I...



Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, Ui = 690 V. Asennettavaksi...



Tuotelistaus
Lisätiedot
uusi Pylväs-/putkikiinnityssarja - MABF 100-1

Pylväs-/putkikiinnityssarja MABF 100-1

  • Mitat : 38 x 100 x 15 mm
  • Tuotenumero: 89602001
  • E-numero: 1622329

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025/2...



Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...



Tuotelistaus
Lisätiedot
uusi Kiinnityspakkaus - KTB 1

Kiinnityspakkaus KTB 1

  • Mitat : 17 x 30 x 14 mm
  • Tuotenumero: 89600901



Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...



Tuotelistaus
Lisätiedot

Tuotteen teksti

Samanlaisia tuotteita

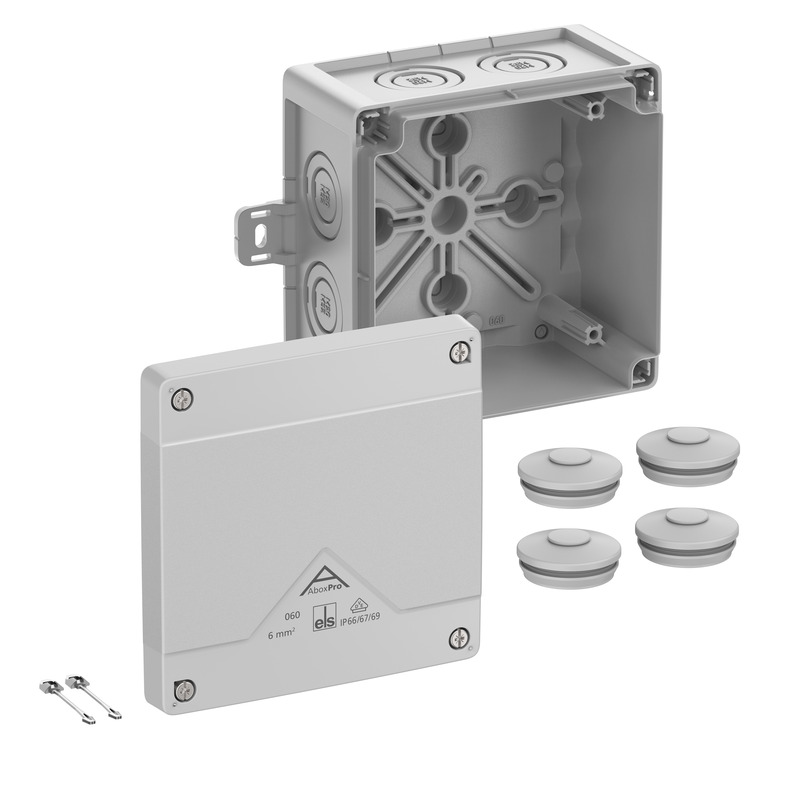

uusi kytkentäkotelona - Abox Pro 060 AB-L
