uusi

kytkentäkotelona

Abox Pro 100-L

Tuotenumero: 41040001 | Mitat: 152 x 152 x 85 mm

E-numero: 1622271

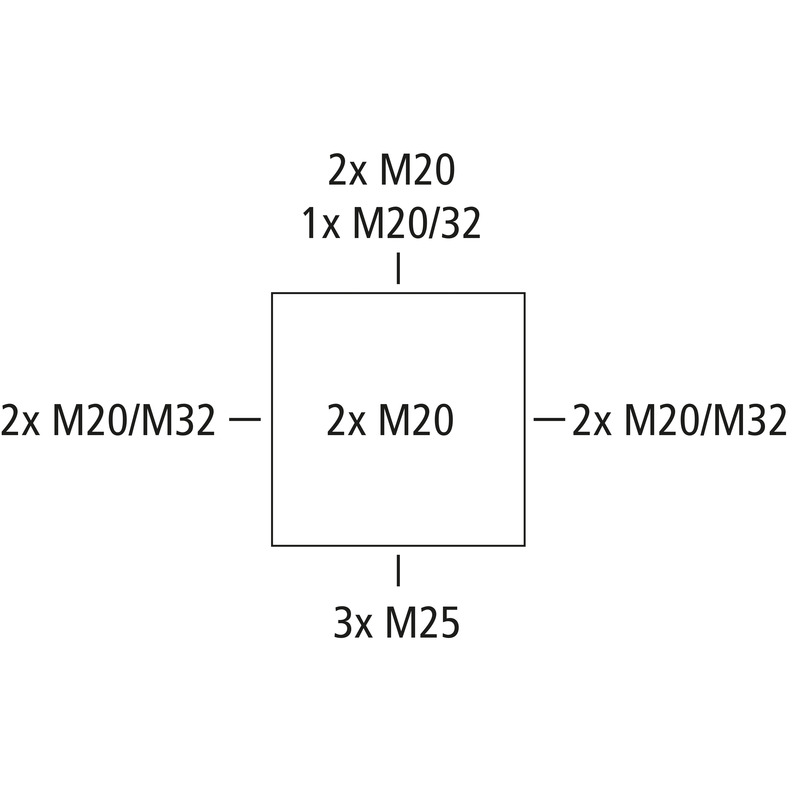

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

harmaa, U_i=1000 V AC, ilman liittimiä

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M32 tiivistysalue 13–21 mm, kannen putoamissuojasaatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	1000 V
Nimellisjännite DC	1000 V
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
Liitintyyppi	ilman

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	152 mm
Pituus	152 mm
Korkeus	85 mm
Sisäpituus	137 mm
Sisäleveys	137 mm
Sisäkorkeus	65 mm
Paino	0.4215 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902663910
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85389099

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES	pdf (5 MB)
Asennusohjeet DE/EN	pdf (5 MB)

Mittalehti

Mittapiirros	pdf (6 MB)
Mittapiirros	dwg (8 MB)
Mittapiirros	dxf (36 MB)

Sertifikaatti

VDE Sertifikaatti DE/EN	pdf (496 KB)
CE Ilmoitus DE/EN/PL	pdf (141 KB)
DNV Sertifikaatti EN	pdf (198 KB)
DLG Sertifiointi DE	pdf (1 MB)
CE Ilmoitus DE/EN/FR	pdf (139 KB)
UKCA Ilmoitus EN	pdf (166 KB)

Lisävarusteet

Holkkitiiviste KVR M20-MGM

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22742001
E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
