Abox Pro 100 AB-10²

Abox Pro 100 AB-10²

Abox Pro 100 AB-10²

kytkentäkotelona

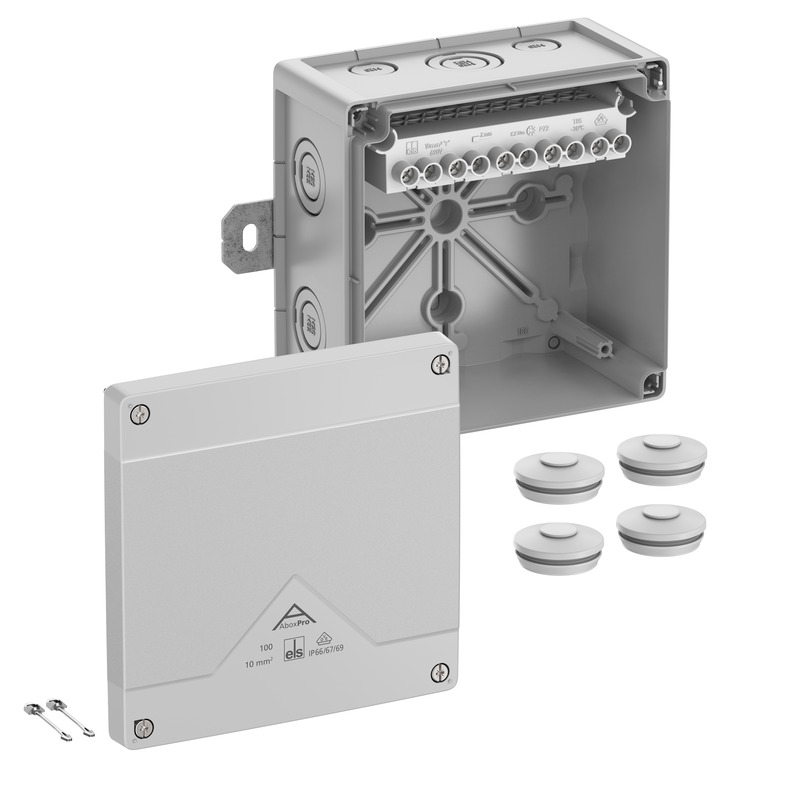

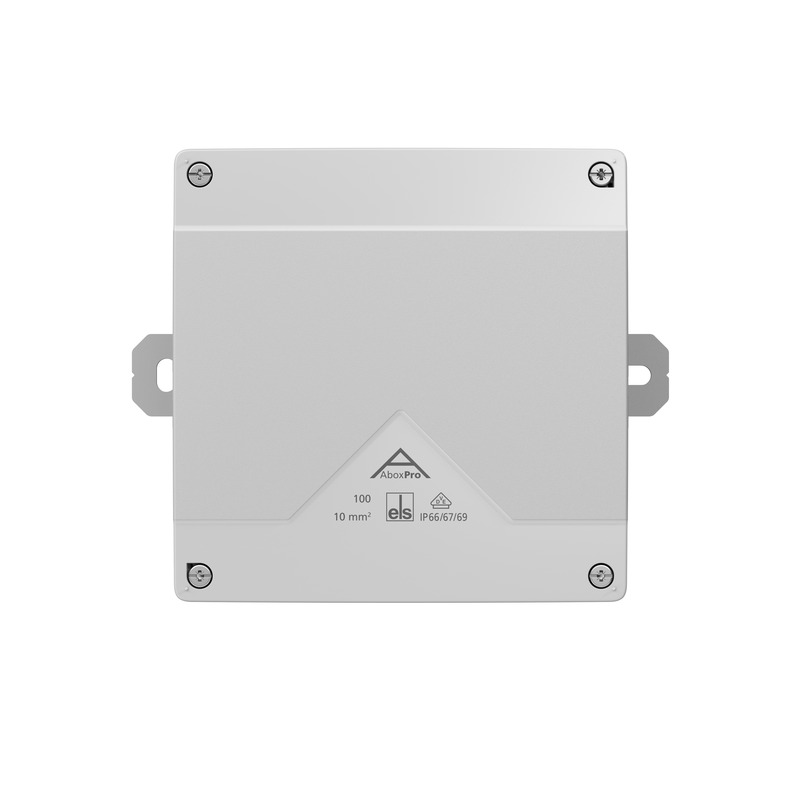

Abox Pro 100 AB-10²

Tuotenumero: 41042101 | Mitat: 152 x 152 x 85 mm

E-numero: 1622274

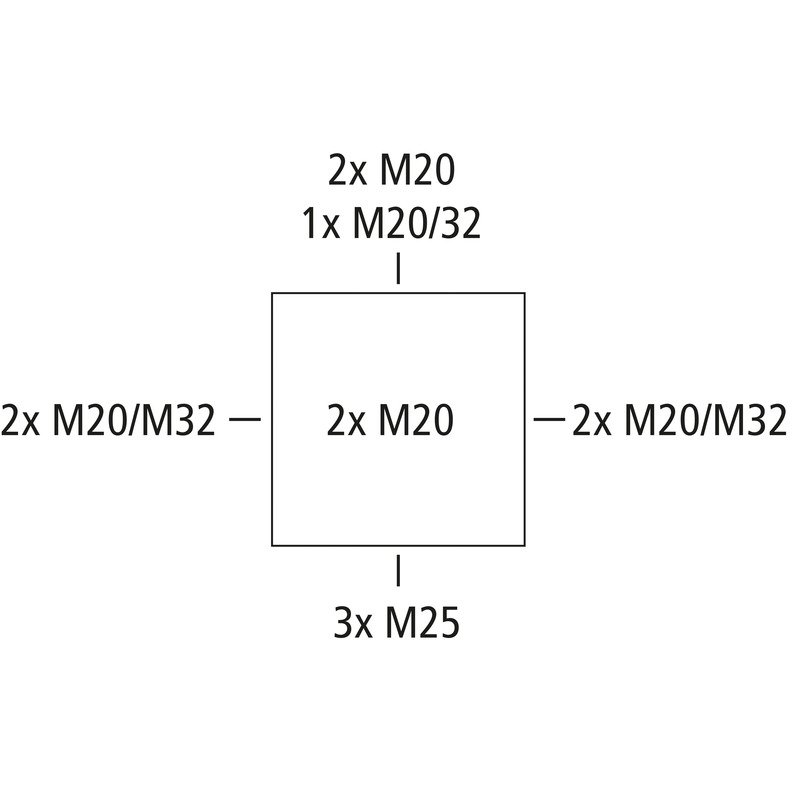

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Ulkoiset kiinnityspisteet, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

harmaa, U_i=690 V AC, I_n=57 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen, 5-napainen – 10², kiinnitettävä poikkileikkaus napaa kohti: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M32 tiivistysalue 13–21 mm, kannen putoamissuojasaatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	4 mm²
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
Mitoitusvirta	57 Ampeeri
Liitintyyppi	Ruuviliitin
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	152 mm
Pituus	152 mm
Korkeus	85 mm
Sisäpituus	137 mm
Sisäleveys	137 mm
Sisäkorkeus	65 mm
Paino	0.6531 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902663606
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES	pdf (5 MB)
Asennusohjeet DE/EN	pdf (5 MB)

Mittalehti

Mittapiirros	pdf (6 MB)
Mittapiirros	dwg (8 MB)
Mittapiirros	dxf (36 MB)

Sertifikaatti

VDE Sertifikaatti DE/EN	pdf (496 KB)
DNV Sertifikaatti EN	pdf (198 KB)
CE Ilmoitus DE/EN/PL	pdf (141 KB)
UKCA Ilmoitus EN	pdf (166 KB)
DLG Sertifiointi DE	pdf (1 MB)
CE Ilmoitus DE/EN/FR	pdf (139 KB)

Lisävarusteet

Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22742001
E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

Mitat : 30 x 30 x 37 mm
Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M25-MGM

Holkkitiiviste KVR M25-MGM

Mitat : 31,5 x 31,5 x 44 mm
Tuotenumero: 22742501
E-numero: 1736118

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M32-MGM

Holkkitiiviste KVR M32-MGM

Mitat : 40 x 40 x 50 mm
Tuotenumero: 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste DMS M20

Mitat : 25,2 x 25,2 x 13,4 mm
Tuotenumero: 26042001
E-numero: 1736235

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M25

Kaksoiskalvotiiviste DMS M25

Mitat : 29,7 x 29,7 x 13,6 mm
Tuotenumero: 26042501
E-numero: 1736236

Tiiveysalue 9 - 17 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M32

Kaksoiskalvotiiviste DMS M32

Mitat : 36,7 x 36,7 x 14,7 mm
Tuotenumero: 26043201
E-numero: 1736237

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Tuotelistaus

uusi

Asennuslevy - Abox MPI 100

Asennuslevy Abox MPI 100

Mitat : 120 x 120 x 2,5 mm
Tuotenumero: 89511001

soveltuu Abox / Abox Pro 100

Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....

Tuotelistaus

uusi

DIN-asennuskisko - Abox 100 NS35

DIN-asennuskisko Abox 100 NS35

Mitat : 35 x 120 x 7,5 mm
Tuotenumero: 89531001

soveltuu Abox / Abox Pro 100

Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...

Tuotelistaus

uusi

Liittimen pidin - Abox 100 KH 221 6²

Liittimen pidin Abox 100 KH 221 6²

Mitat : 26 x 114 x 32 mm
Tuotenumero: 89600501
E-numero: 1622324

enintään 6:n Wago 221-613 -liittimen kiinteään yläpuoliseen...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

Tuotelistaus

uusi

Liittimen pidin - Abox 100 KH 2006 6²

Liittimen pidin Abox 100 KH 2006 6²

Mitat : 69 x 124 x 60 mm
Tuotenumero: 89600601
E-numero: 1622325

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

Tuotelistaus

uusi

Liitinkisko - Abox 100 KLS-10²

Liitinkisko Abox 100 KLS-10²

Mitat : 25 x 124 x 39 mm
Tuotenumero: 89641001

yläkiinnitteinen ruuvillinen liitin Abox/Abox Pro 100 -malleihin,...

Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, U_i = 690 V. Asennettavaksi...

Tuotelistaus

uusi

Kiinnityspakkaus - KTB 1

Kiinnityspakkaus KTB 1

Mitat : 17 x 30 x 14 mm
Tuotenumero: 89600901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...

Tuotelistaus

CAD-tiedot

CAD-tiedot	Lataa 3D-CAD-tiedot

Tuotteen teksti

Kirjaudu sisään omaan Spelsbergiin ladataksesi tarjoustekstejä. mySpelsberg Kirjaudu sisään

Samanlaisia tuotteita

uusi

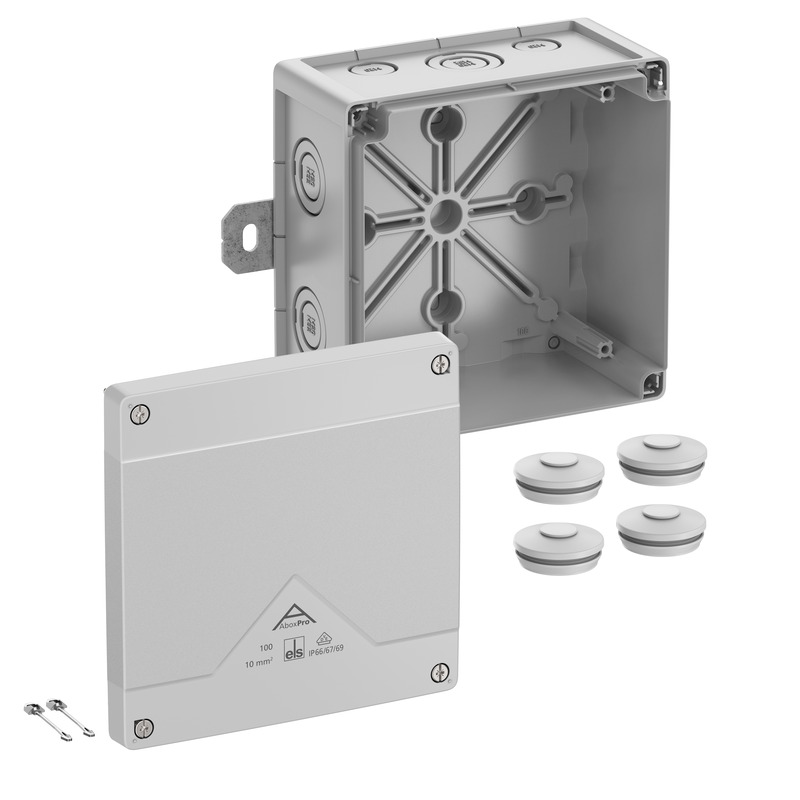

kytkentäkotelona - Abox Pro 100 AB-L
