Abox Pro SL-10²

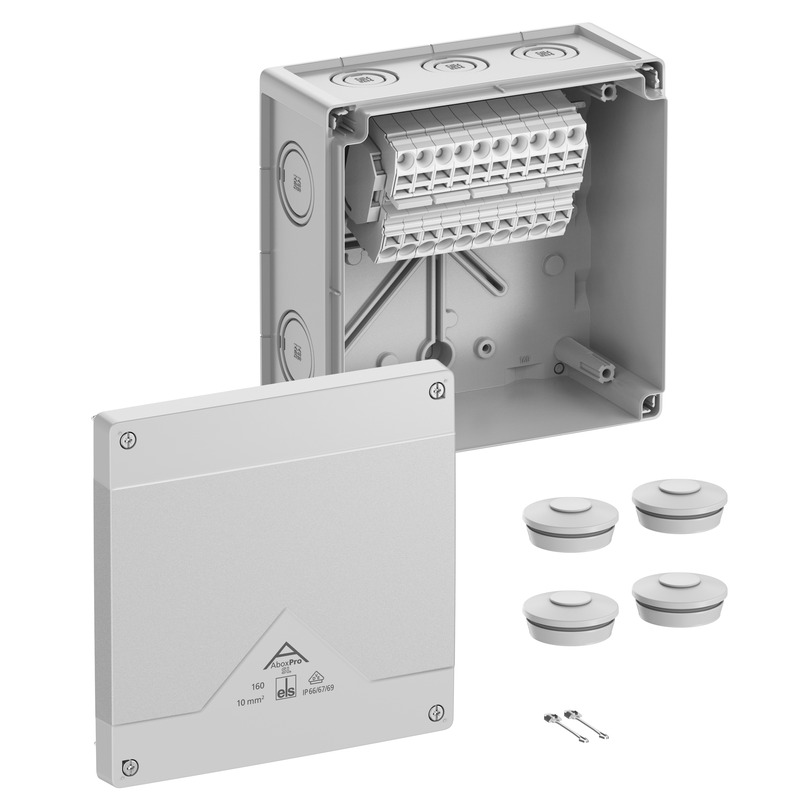

Abox Pro SL-10²

kytkentäkotelona

Abox Pro SL-10²

Tuotenumero: 41044001 | Mitat: 182 x 182 x 90 mm

E-numero: 1622308

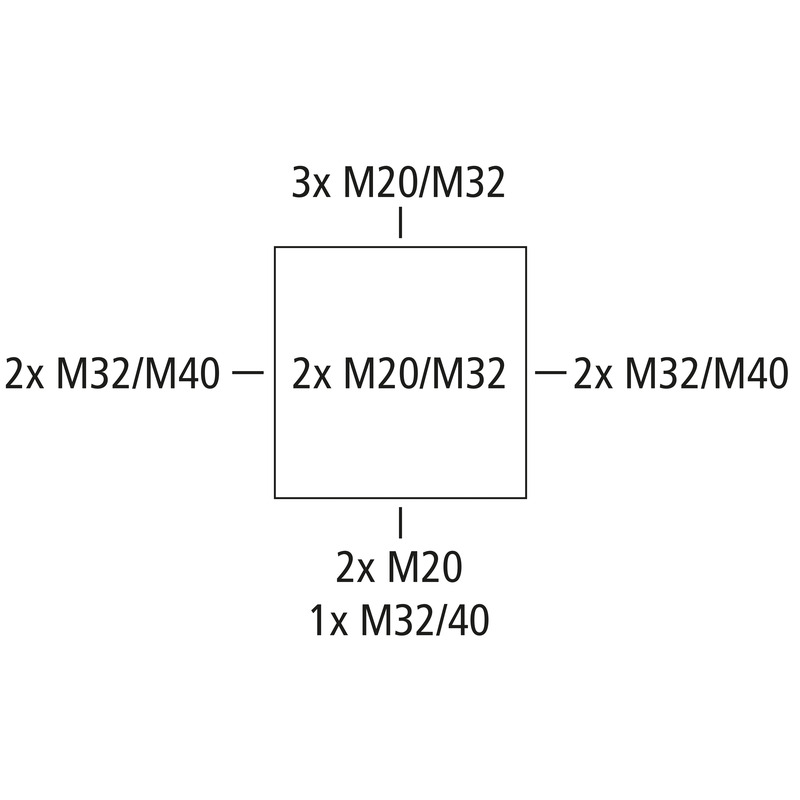

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 10 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M32/M40, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä asennuksiin teollisuusympäristöön ja suojaamattomiin ulkotiloihin

harmaa, I_n=57 Ampeeri, sis. yläkiinnitteisen 5-napaisen ruuvittoman liittimen Wago 2010-1201, maks. nimellinen poikkipinta-ala DIN EN 60998:n mukaan 10 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 0,5–16 mm², jäykkä/joustava Cu

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M40 tiivistysalue 17–28 mm, kannen putoamissuojasaatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	0,5 mm²
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
Mitoitusvirta	57 Ampeeri
Liitintyyppi	ruuvittomat
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	182 mm
Pituus	182 mm
Korkeus	90 mm
Sisäpituus	167 mm
Sisäleveys	167 mm
Sisäkorkeus	69 mm
Paino	0.6865 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902663644
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES	pdf (5 MB)
Asennusohjeet DE/EN	pdf (5 MB)

Mittalehti

Mittapiirros	dwg (5 MB)
Mittapiirros	dxf (23 MB)
Mittapiirros	pdf (4 MB)

Sertifikaatti

CE Ilmoitus DE/EN/FR	pdf (139 KB)
UKCA Ilmoitus EN	pdf (166 KB)
DNV Sertifikaatti EN	pdf (198 KB)
CE Ilmoitus DE/EN/PL	pdf (141 KB)
VDE Sertifikaatti DE/EN	pdf (496 KB)
DLG Sertifiointi DE	pdf (1 MB)

Lisävarusteet

uusi

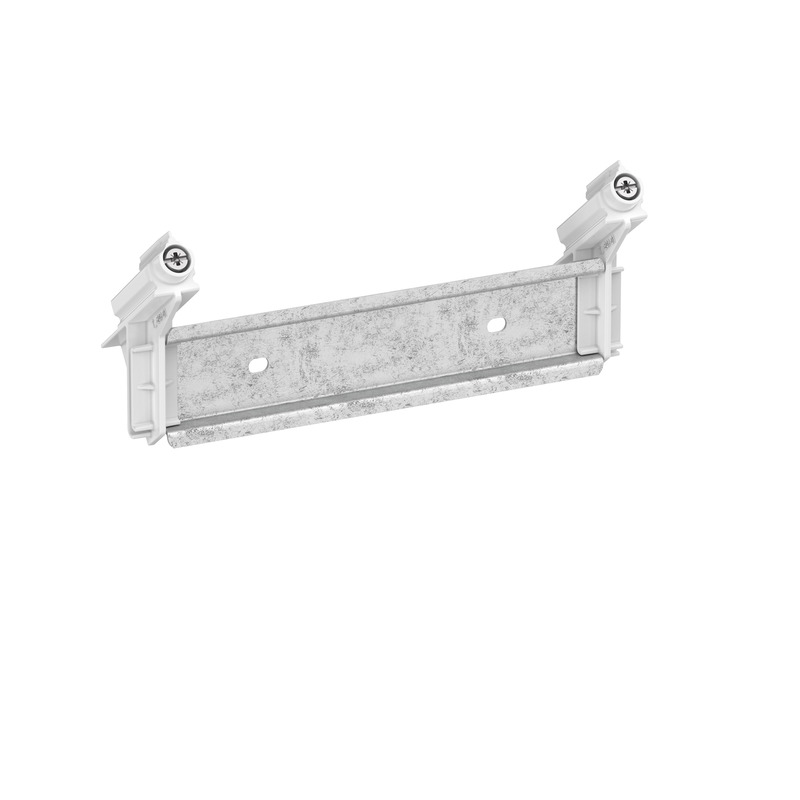

Liittimen pidin - Abox 160 KH 2010 10²

Liittimen pidin Abox 160 KH 2010 10²

Mitat : 79 x 154 x 65 mm
Tuotenumero: 89600701
E-numero: 1622326

Liitinpidike NS35-vakiokiskolla Wago 2010-1201 -liitinten 10 mm²...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

Tuotelistaus

Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

Mitat : 30 x 30 x 37 mm
Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22742001
E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M32-MGM

Holkkitiiviste KVR M32-MGM

Mitat : 40 x 40 x 50 mm
Tuotenumero: 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Holkkitiiviste - KVR M40-MGM

Holkkitiiviste KVR M40-MGM

Mitat : 50 x 50 x 54 mm
Tuotenumero: 22744001

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste DMS M20

Mitat : 25,2 x 25,2 x 13,4 mm
Tuotenumero: 26042001
E-numero: 1736235

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M32

Kaksoiskalvotiiviste DMS M32

Mitat : 36,7 x 36,7 x 14,7 mm
Tuotenumero: 26043201
E-numero: 1736237

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Tuotelistaus

Kaksoiskalvotiiviste - DMS M40

Kaksoiskalvotiiviste DMS M40

Mitat : 46,5 x 46,5 x 18,6 mm
Tuotenumero: 26044001
E-numero: 1720804

Tiiveysalue 17 - 28 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Tuotelistaus

uusi

Pylväs-/putkikiinnityssarja - MABF 150-1

Pylväs-/putkikiinnityssarja MABF 150-1

Mitat : 43 x 150 x 15 mm
Tuotenumero: 89603001
E-numero: 1622330

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 160,...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Tuotelistaus

uusi

Kiinnityspakkaus - KTB 1

Kiinnityspakkaus KTB 1

Mitat : 17 x 30 x 14 mm
Tuotenumero: 89600901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...

Tuotelistaus
