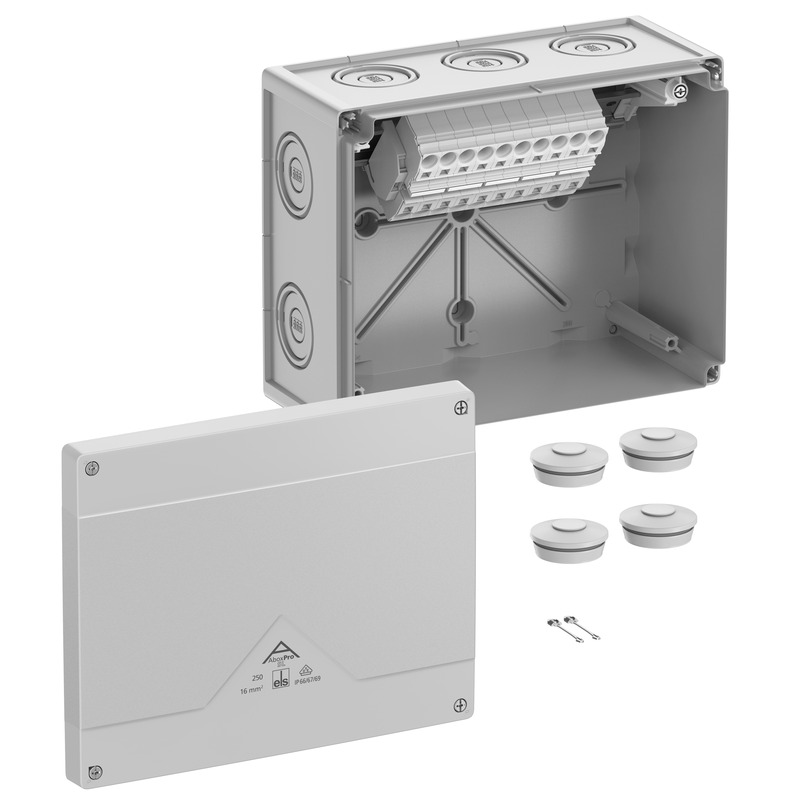

Abox Pro SL-16² Abox Pro SL-16²

kytkentäkotelona

Abox Pro SL-16²

Tuotenumero: 41644001 | Mitat: 252 x 202 x 120 mm

E-numero: 1622309

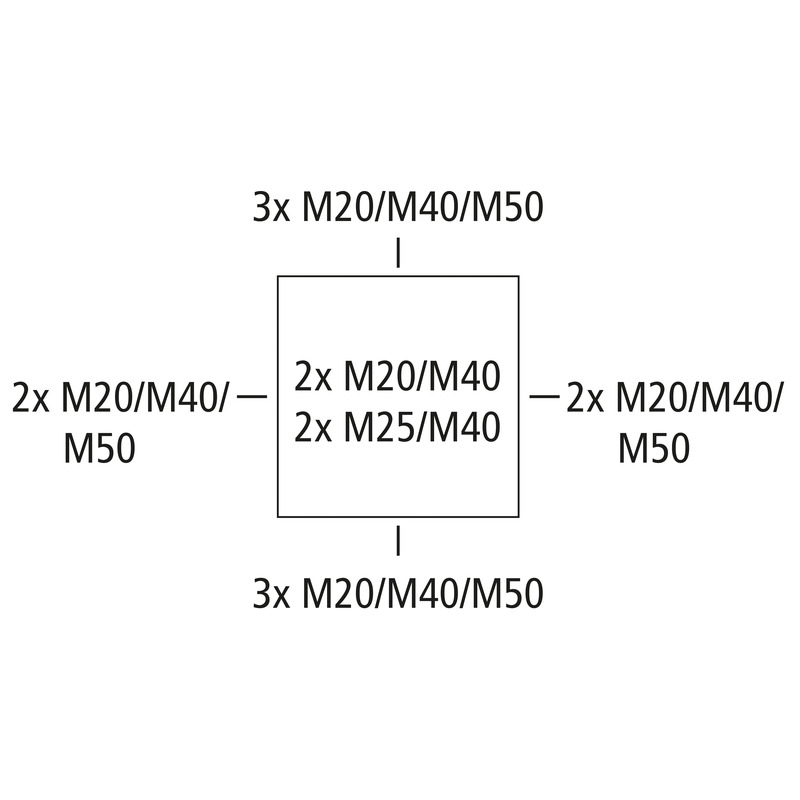

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 16 mm², Ui=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M40/M50, (4 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä asennuksiin teollisuusympäristöön ja suojaamattomiin ulkotiloihin

harmaa, In=76 Ampeeri, sis. yläkiinnitteisen 5-napaisen ruuvittoman liittimen Wago 2016-1201, maks. nimellinen poikkipinta-ala DIN EN 60998:n mukaan 16 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 0,5–16 mm², jäykkä Cu, 4 x 0,5–25 mm², joustava Cu

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M40 tiivistysalue 17–28 mm, kannen putoamissuojasaatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Nimellisjännite DC 690 V
pienin johtimen poikkipinta-ala 0,5 mm²
Johtimen max poikkipinta-ala 16 mm²
Suojausluokka II
Kotelointiluokka IP66/IP67/IP69
Mitoitusvirta 76 Ampeeri
Liitintyyppi ruuvittomat
Napojen lukumäärä 5

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 252 mm
Pituus 202 mm
Korkeus 120 mm
Sisäpituus 186 mm
Sisäleveys 236 mm
Sisäkorkeus 99 mm
Paino 0.7501 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka IK09
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.5 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -35 °C
Ympäristön lämpötila max. 80 °C
Ympäristön lämpötila 24h 60 °C
Asennuspaikka avoin ulkotila

Sales Information

EAN 4013902663637
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali Polykarbonaatti
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)
Tarkastusmerkintä DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN pdf (5 MB)
Asennusohjeet FR/ES pdf (5 MB)

Mittalehti

Mittapiirros pdf (6 MB)
Mittapiirros dxf (36 MB)
Mittapiirros dwg (7 MB)

Sertifikaatti

VDE Sertifikaatti DE/EN pdf (496 KB)
CE Ilmoitus DE/EN/PL pdf (141 KB)
DLG Sertifiointi DE pdf (1 MB)
UKCA Ilmoitus EN pdf (166 KB)
DNV Sertifikaatti EN pdf (198 KB)
CE Ilmoitus DE/EN/FR pdf (139 KB)

Lisävarusteet

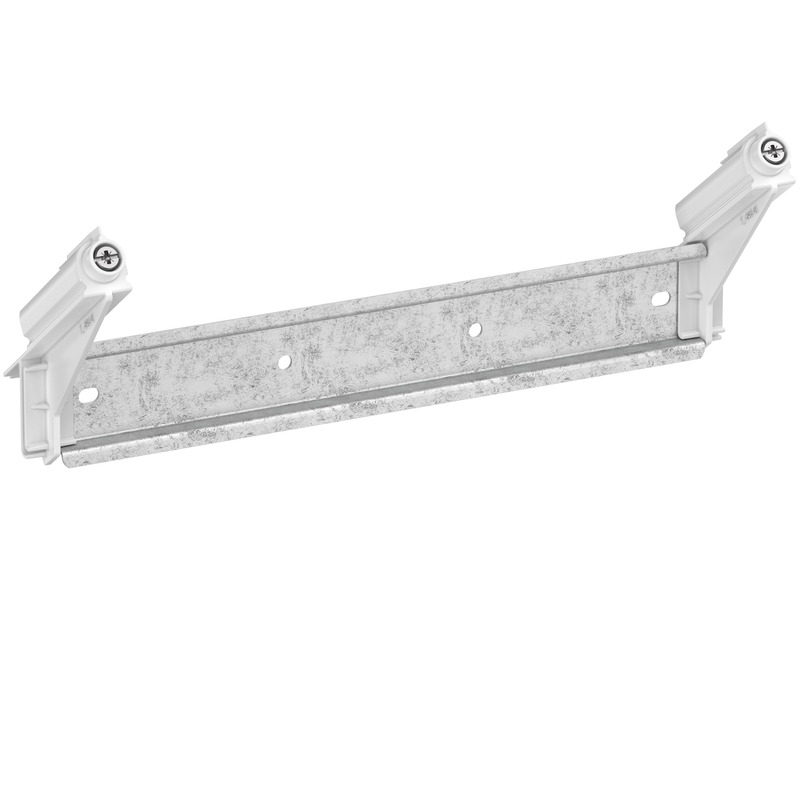

uusi Liittimen pidin - Abox 250 KH 2016 16²
