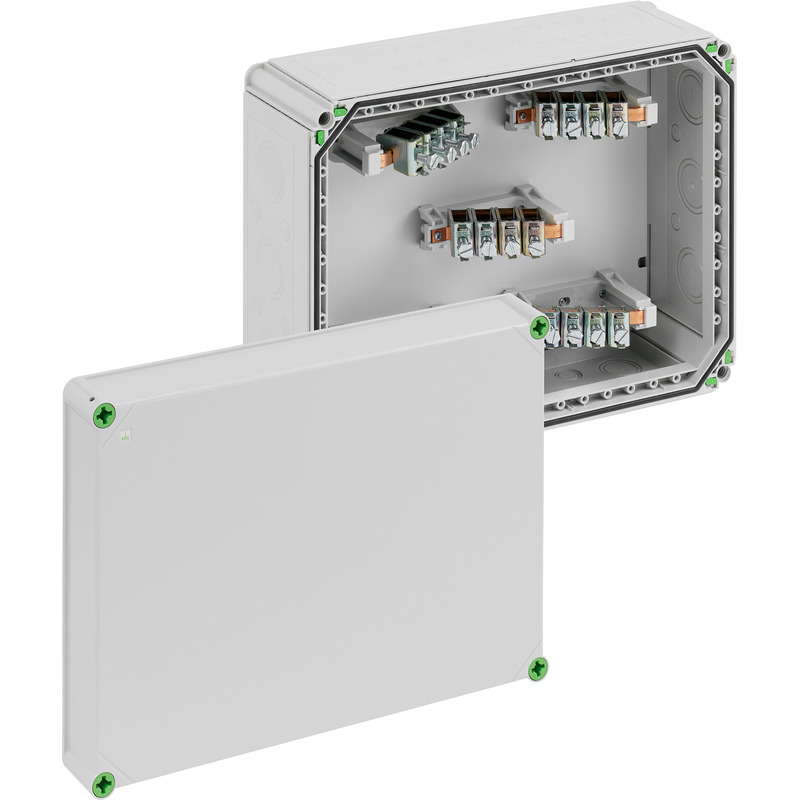

kytkentäkotelona
Tuotenumero: 49047101 | Mitat: 440 x 320 x 179 mm

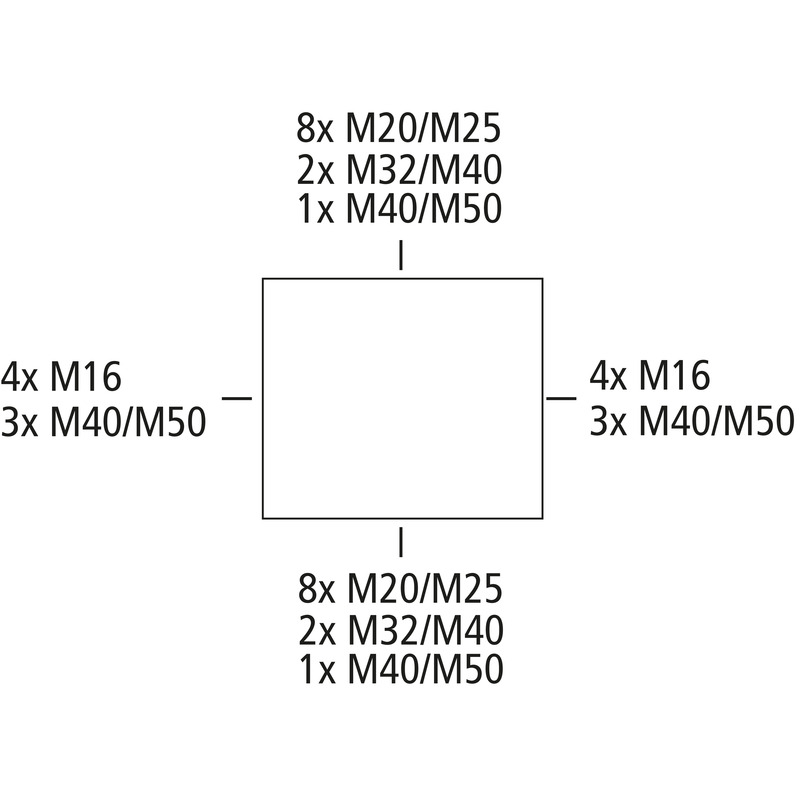

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 70 mm², Ui=690 V AC, Metriset läpilyöntiaihiot, M16/M20/M25/M32/M40/M50, (24 Sivuilla), Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille
harmaa, ruuviliittimellä, 5-napainen - 70² (16-70²)
| Nimellisjännite AC | 690 V |
|---|---|
| Johtimen max poikkipinta-ala | 70 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP65 |
| Napojen lukumäärä | 5 |
| UL Type Rating | ei tied. |
| Pohja-osan väri | harmaa |
|---|---|
| Kannen väri | harmaa |
| Leveys | 440 mm |
|---|---|
| Pituus | 320 mm |
| Korkeus | 179 mm |
| Paino | 5.591 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan | 960 °C |
| Kiinnitystapa | Seinä-/kattoasennus |
|---|---|
| Iskunkestävyysluokka | IK08 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.7 Nm |
| Kiinnitys | Sisäiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -35 °C |
| Ympäristön lämpötila max. | 80 °C |
| Ympäristön lämpötila 24h | 60 °C |
| Asennuspaikka | katettu ulkotila |
| EAN | 4013902641949 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Tullitariffinumero | 85369095 |
| Pohja-osan materiaali | Polykarbonaatti |
|---|---|
| Kannen materiaali | Polykarbonaatti, lasikuituvahvistettu |
| Tiivisteen materiaali | Polyuretaani |
| Kansiruuvin materiaali | Polyamidi, lasikuituvahvistettu |

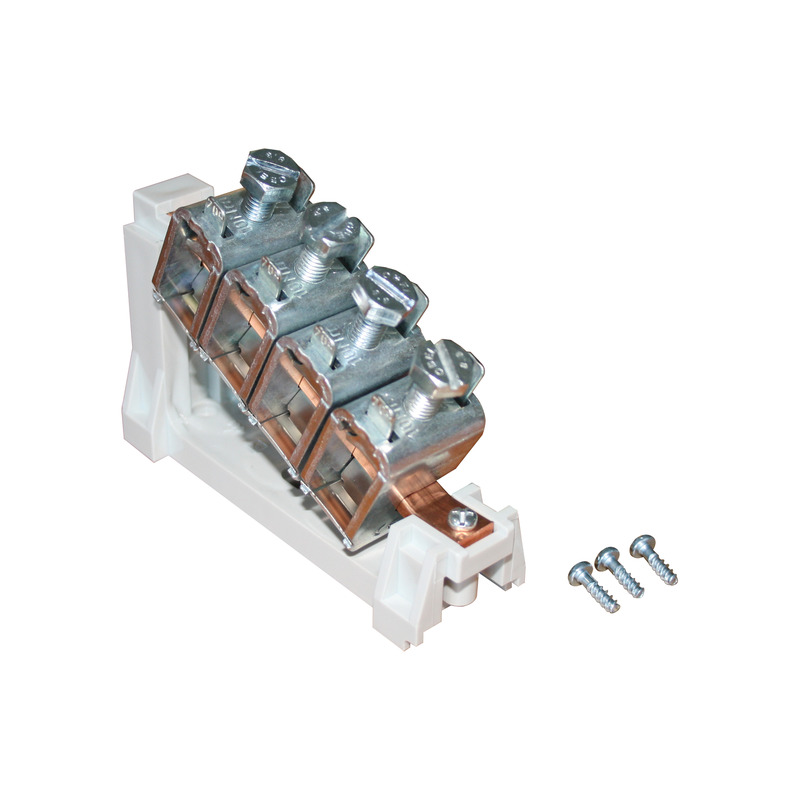

Kytkentäliitin standardin DIN EN 60998 mukaan (VDE 0613), Ui=690V
Kaapelin sisäänvientilaippa kaapeleille Ø 75 mm:iin asti, 2 x laipan kiinnitin (GFV)
Kaapelin sisäänvientilaippa kaapeleille Ø 75 mm:iin asti, 2 x laipan kiinnitin (GFV)

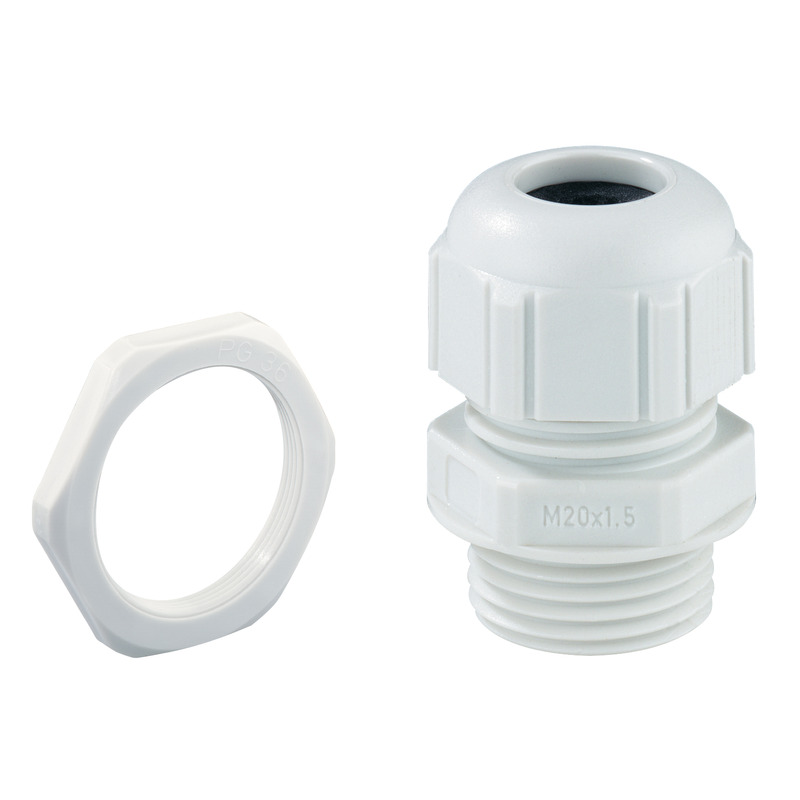

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

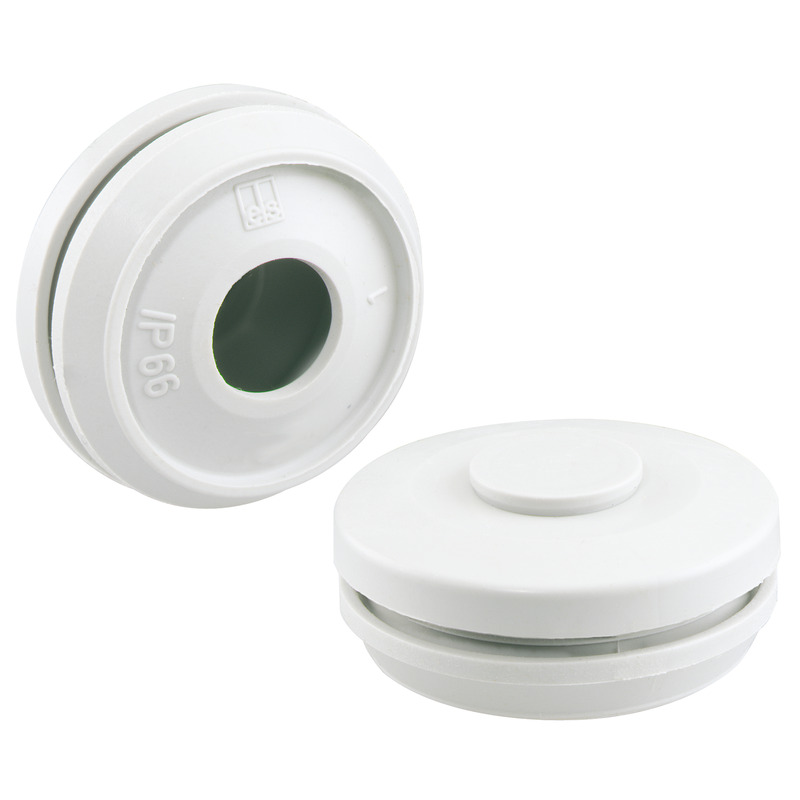

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...
Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...
Asennuskisko standardin DIN EN 60715 mukaan, 35 x 7,5 mm
| CAD-tiedot | Lataa 3D-CAD-tiedot |
|---|
Kirjaudu sisään omaan Spelsbergiin ladataksesi BIM-tietoja. mySpelsberg Kirjaudu sisään
Kirjaudu sisään omaan Spelsbergiin ladataksesi tarjoustekstejä. mySpelsberg Kirjaudu sisään

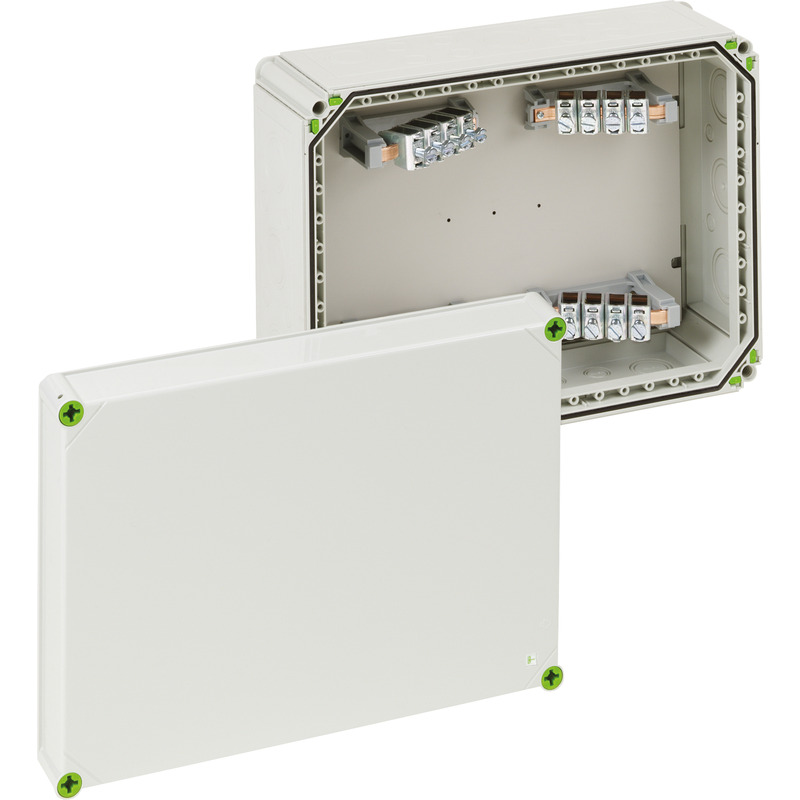

kytkentäkotelona Abox-i 700-70²/4
