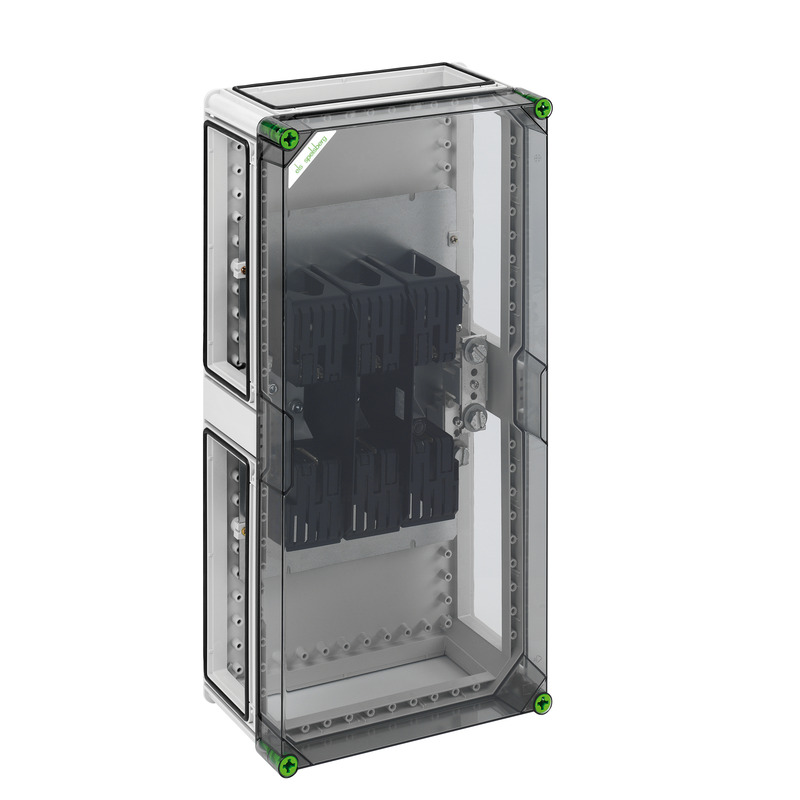

NH-kahvavarokekotelo

GTS 421

Tuotenumero: 02242101 | Mitat: 320 x 640 x 179 mm

NH-kahvavarokekotelo, 1 x NH 2-kahvavarokealusta, Pulttiliitos M10, PE/N-pulttiliitin M12, asennuslevyyn asennettuna, 4 x kotelon yhdistystanko (GGV)

läpinäkyvällä kannella

Sähköiset ominaisuudet

Mitoituskäyttöjännite AC 690 V
Nimellisjännite AC 690 V
Nimellisjännite DC 1000 V
Suojausluokka II
Kotelointiluokka IP65
Mitoitusvirta 400 Ampeeri
UL Type Rating 3R

Mitat

Leveys 320 mm
Pituus 640 mm
Korkeus 179 mm
Paino 7.9498 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka IK08
Kansiruuvin vääntömomentti 2.5 Nm
Laajennettavissa kyllä

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902051502
Packing Unit Code CT
ETIM Class EC000100
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Polykarbonaatti
Kannen materiaali Polykarbonaatti
Tiivisteen materiaali Polyuretaani
Kansiruuvin materiaali Polyamidi, lasikuituvahvistettu

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros dxf (3 MB)
Mittapiirros dwg (572 KB)
Mittapiirros jpg (1 MB)
Mittapiirros pdf (359 KB)
Mittapiirros jpg (1 MB)
Mittapiirros pdf (315 KB)

Sertifikaatti

UKCA Ilmoitus EN pdf (90 KB)
CE Ilmoitus DE/EN/FR pdf (217 KB)

Lisävarusteet

Laippapakkaus GFS 14-m

  • Tuotenumero: 07251401

Laippasarja sisältää laipat GFL 321, 2x 331, 341, 351 and 361



Laippapakkaus metrisillä läpilyöntiaihioilla, 2 x laipan kiinnitin per laippa



Prismaliitin KPK NH 2

  • Mitat : 27 x 20,2 x 21 mm
  • Tuotenumero: 07673201

AL/CU-johtimelle 1x (120-240), alumiinijohdin, katso tekninen liite,...



AL/CU Vaihtoliittimet NH kahvasulakkeelle GTi koteloille (GTS, GTT, GSS, GST)
