Gehäuse IBTronic XL Drillbox E (97680102) Vientiratkaisut: Spelsberg

kotelo

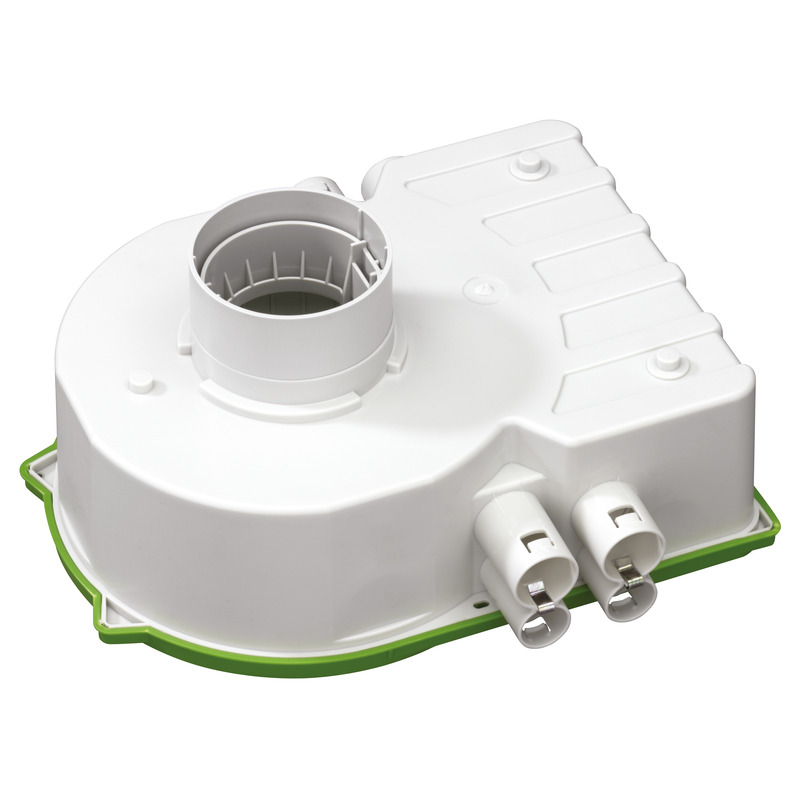

IBTronic XL Drillbox E

Tuotenumero: 97680102 | Mitat: 255 x 280 x 92 mm

kotelo, elementtirakenteeseen, LV/HV/LED-valaisimien asennukseen, soveltuu myöhempään asennukseen 45-70 mm tehdaskattoihin Ø 82 mm:n sydänporauksella, VDE-hyväksyttyjen valojen asennukseen DIN EN 60598 (VDE 0711) mukaisesti, sekä kuten F- tai MM-tunniste, max. asennuskorkeus LV-valot: 105 mm, HV-valot: 110 mm, lampun teho max. 50W Alu, lisäliitäntätilalla, (esim. elektronisen turvamuuntajan asentamiseen max. 150 VA asti), Nimelliseristysjännite: 400V AC, Halogeeniton

Ulostuloaukko: Ø 76 mm, ORD (valojen ulkorengashalkaisija), min. Ø 85 mm, 8 yhdistelmäputken sisääntulokohtaa 4 x 16 mm, 4 x 19 mm integroitu putkitulppa ja vedonpoistaja putkille 16 mm, 19 mm, Tappikiinnitys elementtikattoon, Integroidut putkisovittimet, Tiiveysalue M16 - M19

Sähköiset ominaisuudet

Nimellisjännite AC 400 V
Soveltuu Betonirakennus

Värit

Kannen väri muut

Mitat

Leveys 255 mm
Pituus 280 mm
Korkeus 92 mm
Paino 0.464 kg

Materiaalin ominaisuudet

Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 650 °C

Mekaaniset ominaisuudet

Kiinnitystapa Tappikiinnitys elementtikattoon

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa - %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C

Sales Information

EAN 4013902967438
Packing Unit Code C62
ETIM Class EC000414
Tullitariffinumero 39269097

Materiaali

Pohja-osan materiaali Polypropeeni
Kannen materiaali Polypropeeni

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet PL/NL/DK/CZ pdf (703 KB)
Asennusohjeet DE/EN/FR/ES pdf (2 MB)

Sertifikaatti

UKCA Ilmoitus EN pdf (50 KB)
CE Ilmoitus DE/EN/PL pdf (315 KB)
CE Ilmoitus DE/EN/FR pdf (222 KB)

Lisävarusteet

Valaisinasennuspakkaus LMK 76

  • Mitat : 81 x 81 x 126,5 mm
  • Tuotenumero: 97980301



Valaisimen asennussarja IBTronic XL Drillboxin ja IBTronic XL E:n varaosana
