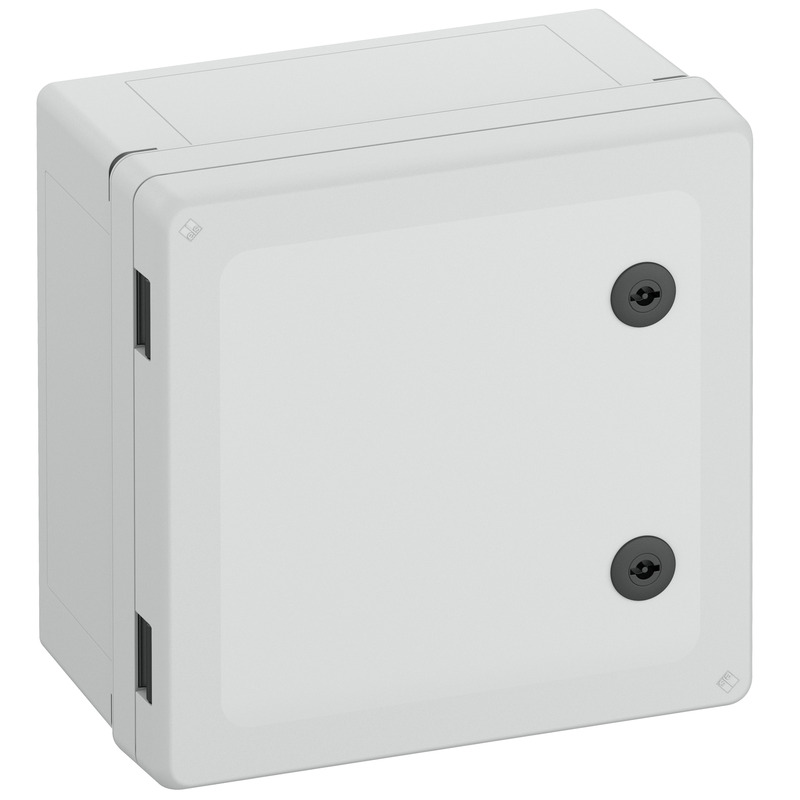

Kytkentäkaappi

GEOS-S 3030-18-o

Tuotenumero: 71043301 | Mitat: 300 x 300 x 180 mm

E-numero: 3429400

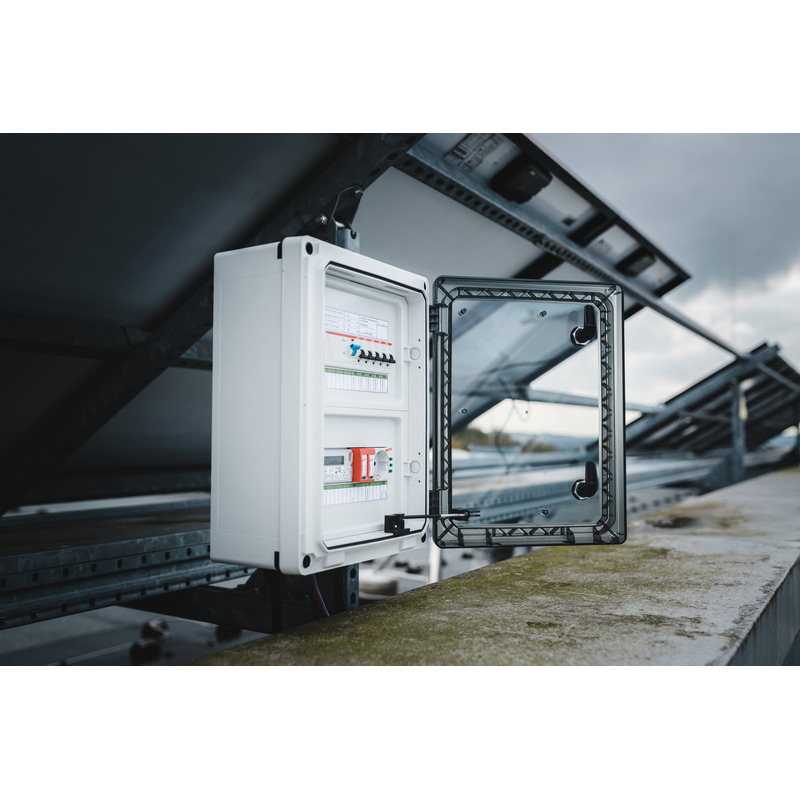

Kytkentäkaappi, sopii asennettavaksi vaativiin ympäristöihin ja suojaamattomiin ulkotiloihin, kotelo ja runko: lasikuituvahvistettu polykarbonaatti, harmaa, vastaava kuin RAL 7035, ovi: Polykarbonaatti.
Kiertosalpalukitus 3mm kaksoisosalla (vaihdettavissa) DIN 43668:n mukaisesti

harmaalla ovella

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	1000 V
Nimellisjännite DC	1500 V
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
tuuletettu	ei
UL Type Rating	4X, 12/12K

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	300 mm
Pituus	300 mm
Korkeus	180 mm
Sisäpituus	271 mm
Sisäleveys	271 mm
Sisäkorkeus	158 mm
Paino	2.48 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Palokäyttäytyminen UL 50/UL 746C:n muk.	verrattavissa 5 VA:aan
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinäasennus
Iskunkestävyysluokka	IK09
Sinetöitävissä	ei
Laippaversio	ei
Laajennettavissa	ei
Lukitusmekanismi	2-piste, kiertosalpa
kiinnityskohdat kannessa	kyllä
Yläosan tyyppi	Ovi
Lukkopesä	Kaksipuolinen, 3 mm

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902640201
Packing Unit Code	CT
ETIM Class	EC000261
Tullitariffinumero	85389099

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti
Sisäänviennin materiaali	ei relevantti
Tiivisteen materiaali	Silikoni
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu

Sertifikaatit

Tarkastusmerkintä	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Tarkastusmerkintä	UL-EU (EN 62208)
Tarkastusmerkintä	UL-EU (EN 61439-1/-2)
Tarkastusmerkintä	UL-EU (EN 61439-1/-3)
Tarkastusmerkintä	UL-EU (EN 61439-1 & EN IEC 61439-7)
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Käsikirja

Tuoteopas EN	pdf (13 MB)
Tuoteopas DE	pdf (9 MB)

Asennusohje

Asennusohjeet	pdf (2 MB)
Asennusohjeet DE/EN/FR	pdf (1.007 KB)

Mittalehti

Mittapiirros	dxf (13 MB)
Mittapiirros	pdf (1 MB)
Mittapiirros	dwg (2 MB)
Mittapiirros	jpg (1 MB)

Sertifikaatti

UL-EU Sertifikaatti (EN 61439-3) EN	pdf (234 KB)
DLG Sertifiointi EN	pdf (936 KB)
CE Ilmoitus PL	pdf (132 KB)
UL-EU Sertifikaatti (EN 61439-2) EN	pdf (230 KB)
UL-EU Sertifikaatti (EN 61439-7) EN	pdf (231 KB)
UL Sertifikaatti (UL50 / UL50E) EN	pdf (282 KB)
UL-EU Sertifikaatti (EN 62208) EN	pdf (236 KB)
DLG Sertifiointi DE	pdf (703 KB)
Valmistajan vakuutus DE/EN	pdf (680 KB)
CE Ilmoitus DE	pdf (129 KB)
DNV Sertifikaatti EN	pdf (205 KB)
UKCA Ilmoitus EN	pdf (51 KB)

Lisävarusteet

Asennuslevy GEOS MPI-3030

Mitat : 250 x 250 x 5 mm
Tuotenumero: 72000301
E-numero: 3429351

GEOS-L/-S 3030-18/-22:lle

Asennuslevy eristävästä materiaalista, mukana kiinnitysruuvit, pohja-asennukseen, Valinnainen...
