uusi

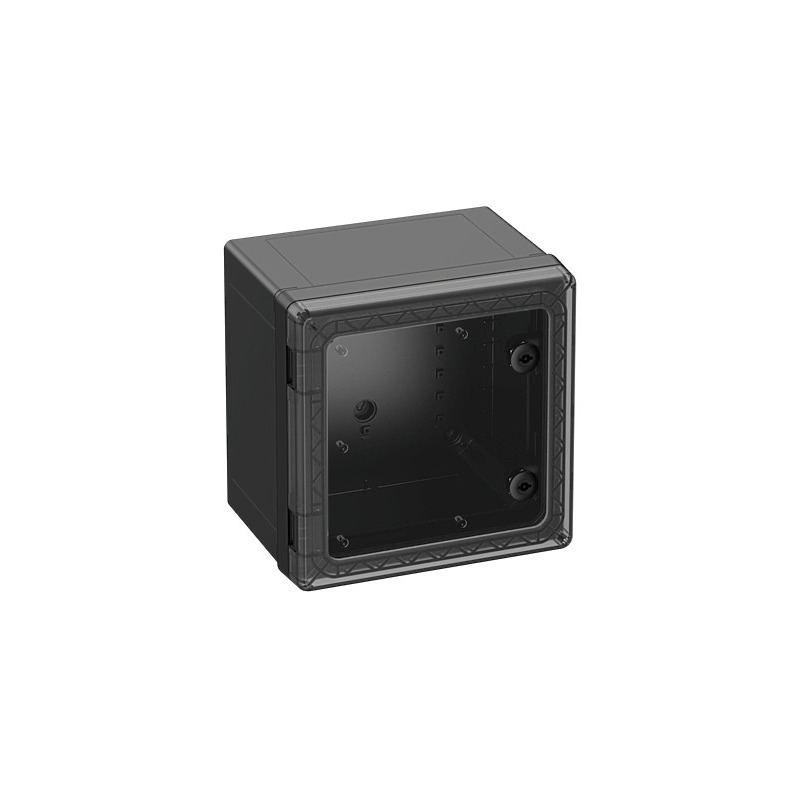

Kytkentäkaappi

GEOS-S 3030-22-to/sw

Tuotenumero: 75173301 | Mitat: 300 x 300 x 226 mm

E-numero: 3429490

Kytkentäkaappi, sopii asennettavaksi vaativiin ympäristöihin ja suojaamattomiin ulkotiloihin, kotelo ja runko: lasikuituvahvistettu polykarbonaatti, musta, vastaava kuin RAL 9005, ovi: Polykarbonaatti.
Kiertosalpalukitus 3mm kaksoisosalla (vaihdettavissa) DIN 43668:n mukaisesti

läpinäkyvällä ovella

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	1000 V
Nimellisjännite DC	1500 V
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
tuuletettu	ei
UL Type Rating	4X, 12/12K

Värit

Pohja-osan väri	musta
Kannen väri	läpinäkyvä

Mitat

Leveys	300 mm
Pituus	300 mm
Korkeus	226 mm
Sisäpituus	271 mm
Sisäleveys	271 mm
Sisäkorkeus	204 mm
Paino	2.76 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Palokäyttäytyminen UL 50/UL 746C:n muk.	verrattavissa 5 VA:aan
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinäasennus
Iskunkestävyysluokka	IK09
Sinetöitävissä	ei
Laippaversio	ei
Laajennettavissa	ei
Lukitusmekanismi	2-piste, kiertosalpa
kiinnityskohdat kannessa	kyllä
Yläosan tyyppi	Ovi
Lukkopesä	Kaksipuolinen, 3 mm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902679799
Packing Unit Code	CT
ETIM Class	EC000261
Tullitariffinumero	85389099

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti
Sisäänviennin materiaali	ei relevantti
Tiivisteen materiaali	Silikoni
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu

Sertifikaatit

Tarkastusmerkintä	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Tarkastusmerkintä	UL-EU (EN 62208)
Tarkastusmerkintä	UL-EU (EN 61439-1/-2)
Tarkastusmerkintä	UL-EU (EN 61439-1/-3)
Tarkastusmerkintä	UL-EU (EN 61439-1 & EN IEC 61439-7)
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Käsikirja

Tuoteopas DE	pdf (9 MB)
Tuoteopas EN	pdf (13 MB)

Asennusohje

Asennusohjeet	pdf (2 MB)

Mittalehti

Mittapiirros	dxf (13 MB)
Mittapiirros	pdf (1 MB)
Mittapiirros	dwg (2 MB)
Mittapiirros	jpg (1 MB)

Sertifikaatti

UL-EU Sertifikaatti (EN 61439-3) EN	pdf (234 KB)
UKCA Ilmoitus EN	pdf (51 KB)
UL Sertifikaatti (UL50 / UL50E) EN	pdf (282 KB)
UL-EU Sertifikaatti (EN 61439-7) EN	pdf (231 KB)
Valmistajan vakuutus DE/EN	pdf (680 KB)
UL-EU Sertifikaatti (EN 62208) EN	pdf (236 KB)
DNV Sertifikaatti EN	pdf (205 KB)
UL-EU Sertifikaatti (EN 61439-2) EN	pdf (230 KB)
CE Ilmoitus DE	pdf (129 KB)
CE Ilmoitus PL	pdf (132 KB)

Lisävarusteet

Asennuslevy GEOS MPI-3030

Mitat : 250 x 250 x 5 mm
Tuotenumero: 72000301
E-numero: 3429351

GEOS-L/-S 3030-18/-22:lle

Asennuslevy eristävästä materiaalista, mukana kiinnitysruuvit, pohja-asennukseen, Valinnainen...

Tuotelistaus

GEOS-S 3030-22-to/sw

Sähköiset ominaisuudet

Värit

Mitat

Materiaalin ominaisuudet

Mekaaniset ominaisuudet

Ympäristöolosuhteet

Sales Information

Materiaali

Sertifikaatit

Lataa tietolomake

Käsikirja

Asennusohje

Mittalehti

Sertifikaatti

Lisävarusteet

GEOS-L/-S 3030-18/-22:lle

GEOS-L/-S 3030-18/-22:lle

GEOS-L/-S 3030:lle, GEOS-L/-S 3040:lle, GEOS-S 4030:lle, pituus 250...

GEOS-L/-S 3030-22:lle, GEOS-L/-S 3040-22:lle, GEOS-L/-S 4050-22:lle,...

GEOS-S 3030-22:lle, GEOS-S 3040-22:lle, GEOS-S 4030-22:lle

GEOS-S 3030:lle

GEOS-S 3030-18/-22:lle, 9 TE, 1-rivinen

GEOS-S 3030-18/-22:lle, sileä, ilman läpivientejä

GEOS-S 3030-18/-22:lle

Etäisyys seinästä 10 mm

Etäisyys seinästä 40 mm

Etäisyys seinästä 10 mm

Etäisyys seinästä 40mm

Soveltuu 300mm leveään koteloon

Pylvään halkaisija 60 - 90mm

Pylvään halkaisija 90 - 150mm

Pylvään halkaisija 150 - 210 mm

Kotelon GEOS 3030 takapuolelle, kun käytät pylväsasennuspakkausta GEOS...

GEOS-L/-S 3030:lle, GEOS-L/-S 3040:lle, GEOS-S 4030:lle, pituus 250...

GEOS-L/-S 3030:lle, GEOS-L/-S 3040:lle, pituus 200 mm, korkeus 7,5 mm

GEOS-L/-S 3030-22:lle, GEOS-L/-S 3040-22:lle, GEOS-L/-S 4050-22:lle,...

GEOS-S 3030-18/-22:lle

kytkentäkaapeille GEOS-S 3030 korvaavana osana

kytkentäkaapeille GEOS-S 3030 korvaavana osana

Kaksipuolinen 3 mm kara

Kaksipuolinen 5 mm kara

Nelikulmainen, 8 mm

Kolmikulmainen, 8 mm

T-kädensija

Upotettu rako

GEOS-S-kytkentäkaapille

mallille GEOS-S 3030

M40, pakkaus = 2 kpl, Ilman vaihtuvuus: 30 l / päivä / pakkaus

Porraspora: M16-32, reiän koko: 16,5-32,5 mm

Kartioporat käsi- ja pylväsporakoneisiin, laadukas teollisuusmalli,...

Kartioporat käsi- ja pylväsporakoneisiin, laadukas teollisuusmalli,...

Kartioporat käsi- ja pylväsporakoneisiin, laadukas teollisuusmalli,...

Tiiveysalue 5 - 9 mm

Tiiveysalue 7 - 13 mm

Tiiveysalue 9 - 17 mm

Tiiveysalue 13 - 21 mm

Tiiveysalue 2 - 6,5 mm, Kierteen pituus 12 mm

Tiiveysalue 4 - 10 mm, Kierteen pituus 12 mm

Tiiveysalue 6 - 12 mm, Kierteen pituus 15 mm

Tiiveysalue 9 - 16 mm, Kierteen pituus 15 mm

Tiiveysalue 11 - 21 mm, Kierteen pituus 15 mm

Tiiveysalue 16 - 28 mm, Kierteen pituus 18 mm

Tiivistysalue 21 - 34,5mm, kierteen pituus 13 mm

musta

CAD-tiedot

Pyyntösi

Tuotteen teksti

Samanlaisia tuotteita

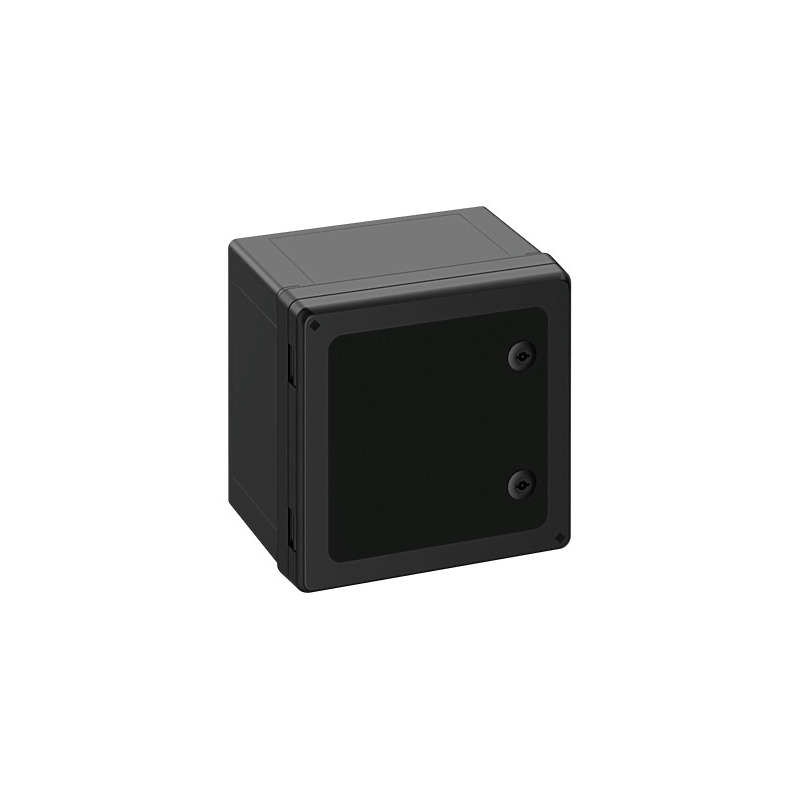

sis. mustan oven
