uusi

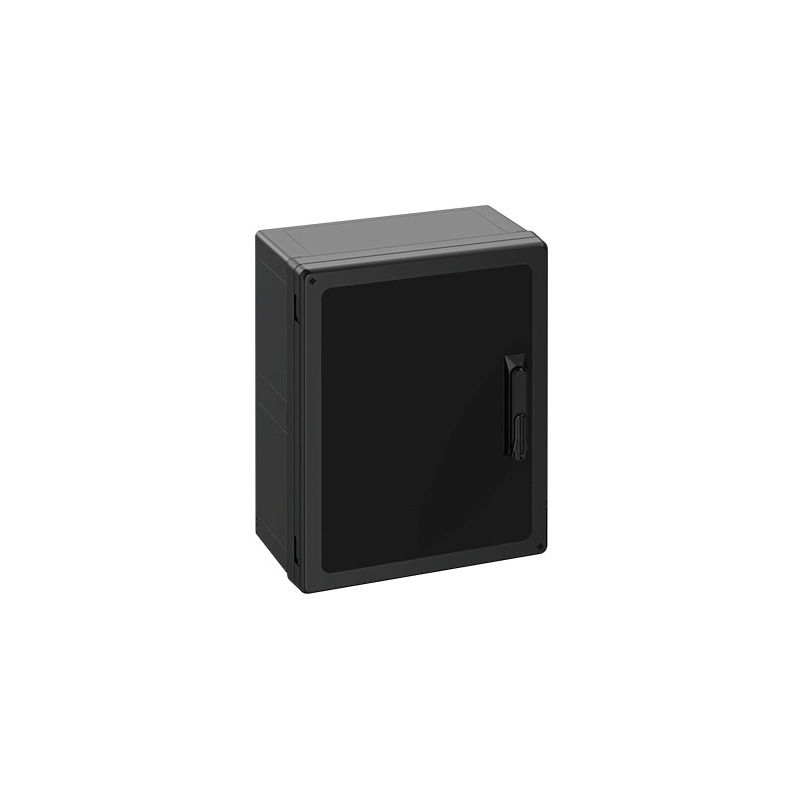

Kytkentäkaappi

GEOS-S 4050-22-o/SH/sw

Tuotenumero: 76074501 | Mitat: 400 x 500 x 226 mm

E-numero: 3429500

Kytkentäkaappi, sopii asennettavaksi vaativiin ympäristöihin ja suojaamattomiin ulkotiloihin, kotelo ja runko: lasikuituvahvistettu polykarbonaatti, musta, vastaava kuin RAL 9005, ovi: Polykarbonaatti.
Kääntövipu profiilipuolisylinterin kiinnittämiseen DIN-normin 18252 mukaisesti

sis. mustan oven

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	1000 V
Nimellisjännite DC	1500 V
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
tuuletettu	ei
UL Type Rating	4X, 12/12K

Värit

Pohja-osan väri	musta
Kannen väri	musta

Mitat

Leveys	400 mm
Pituus	500 mm
Korkeus	226 mm
Sisäpituus	471 mm
Sisäleveys	371 mm
Sisäkorkeus	204 mm
Paino	6.289 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Palokäyttäytyminen UL 50/UL 746C:n muk.	verrattavissa 5 VA:aan
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinäasennus
Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Laippaversio	ei
Laajennettavissa	ei
Lukitusmekanismi	2-piste, kääntövipu
kiinnityskohdat kannessa	kyllä
Yläosan tyyppi	Ovi
Lukkopesä	ilman
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902679935
Packing Unit Code	CT
ETIM Class	EC000261
Tullitariffinumero	85389099

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti
Sisäänviennin materiaali	ei relevantti
Tiivisteen materiaali	Silikoni
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu

Sertifikaatit

Tarkastusmerkintä	UL-EU (EN 62208)
Tarkastusmerkintä	UL-EU (EN 61439-1/-2)
Tarkastusmerkintä	UL-EU (EN 61439-1/-3)
Tarkastusmerkintä	UL-EU (EN 61439-1 & EN IEC 61439-7)
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Käsikirja

Tuoteopas EN	pdf (13 MB)
Tuoteopas DE	pdf (9 MB)

Asennusohje

Asennusohjeet	pdf (2 MB)

Mittalehti

Mittapiirros	dxf (19 MB)
Mittapiirros	pdf (3 MB)
Mittapiirros	dwg (4 MB)
Mittapiirros	jpg (1 MB)

Sertifikaatti

UL-EU Sertifikaatti (EN 61439-2) EN	pdf (230 KB)
Valmistajan vakuutus DE/EN	pdf (680 KB)
CE Ilmoitus PL	pdf (132 KB)
UL-EU Sertifikaatti (EN 61439-7) EN	pdf (231 KB)
CE Ilmoitus DE	pdf (129 KB)
UKCA Ilmoitus EN	pdf (51 KB)
DNV Sertifikaatti EN	pdf (205 KB)
UL-EU Sertifikaatti (EN 61439-3) EN	pdf (234 KB)
UL-EU Sertifikaatti (EN 62208) EN	pdf (236 KB)

Lisävarusteet

Lukituksen kiinnitys asteittain GEOS-S SGA-DB/3

Mitat : 80 x 120 x 10 mm
Tuotenumero: 72206001
E-numero: 3429489

Kaksipuolinen 3 mm kara

Säädettävä asennuspidike GEOS-S koteloille

Tuotelistaus

GEOS-S 4050-22-o/SH/sw

Sähköiset ominaisuudet

Värit

Mitat

Materiaalin ominaisuudet

Mekaaniset ominaisuudet

Ympäristöolosuhteet

Sales Information

Materiaali

Sertifikaatit

Lataa tietolomake

Käsikirja

Asennusohje

Mittalehti

Sertifikaatti

Lisävarusteet

Kaksipuolinen 3 mm kara

standardin DIN 18252 mukaisesti, 8 x 45° säädettävissä, kolmella...

GEOS-L/-S 4050-22:lle, GEOS-S 5040-22:lle

GEOS-L/-S 4050-22:lle, GEOS-S 5040-22:lle

GEOS-L/-S 3040:lle, GEOS-L/-S 4050:lle, GEOS-S 5040:lle, pituus 350...

GEOS-L/-S 4050:lle, GEOS-S 5040:lle, pituus 450 mm, korkeus 7,5 mm

GEOS-L/-S 3030-22:lle, GEOS-L/-S 3040-22:lle, GEOS-L/-S 4050-22:lle,...

GEOS-S 3040-22:lle, GEOS-S 4030-22:lle, GEOS-S 4050-22:lle, GEOS-S...

GEOS-S 4050-22:lle, GEOS-S 5040-22:lle

GEOS-S 4050:lle

GEOS-S 4050-22:lle, 15 TE, 1-rivinen, asennus etupuolelle

GEOS-S 4050-22:lle, 15 TE, 1-rivinen, asennus keskelle

GEOS-S 4050-22:lle, sileä, ilman läpivientejä

GEOS-S 4050-22:lle, 45 TE, 3-rivinen. Sarja, jossa 2 x tuote 72209101...

GEOS-S 4050-22:lle

Etäisyys seinästä 10 mm

Etäisyys seinästä 40 mm

Etäisyys seinästä 10 mm

Etäisyys seinästä 40mm

Soveltuu 400mm leveään koteloon

Soveltuu 500mm leveään koteloon

Pylvään halkaisija 60 - 90mm

Pylvään halkaisija 90 - 150mm

Pylvään halkaisija 150 - 210 mm

Kotelon GEOS 4050 takapuolelle, kun käytät pylväsasennuspakkausta GEOS...

GEOS-L/-S 3030:lle, GEOS-L/-S 3040:lle, GEOS-S 4030:lle, pituus 250...

Pituus 327 mm, korkeus 7,5 mm

GEOS-L/-S 3030:lle, GEOS-L/-S 3040:lle, GEOS-S 4030:lle, pituus 250...

GEOS-L/-S 3040:lle, GEOS-L/-S 4050:lle, GEOS-S 5040:lle, pituus 350...

Pituus 327 mm, korkeus 15 mm

GEOS-L/-S 4050:lle, GEOS-S 5040:lle, pituus 450 mm, korkeus 15 mm

GEOS-L/-S 3040:lle, GEOS-L/-S 4050:lle, pituus 300 mm, korkeus 7,5 mm

GEOS-L/-S 4050:lle, pituus 400 mm, korkeus 7,5 mm

3-rivinen, 18 jakoyksikköä, standardikiskot 35 x 7,5 mm, asennus...

2-rivinen, 21 jakoyksikköä, standardikiskot 35 x 15 mm, asennus GEOS-L...

GEOS-L/-S 3030-22:lle, GEOS-L/-S 3040-22:lle, GEOS-L/-S 4050-22:lle,...

GEOS-S 4050-22:lle ja GEOS-S 5040-22:lle

kytkentäkaapeille GEOS-S 4050 ja GEOS-S 5040 korvaavana osana

kytkentäkaapeille GEOS-S 4050 ja GEOS-S 5040 korvaavana osana

GEOS-S-kytkentäkaapille

mallille GEOS-S 4050/5040

M40, pakkaus = 2 kpl, Ilman vaihtuvuus: 30 l / päivä / pakkaus

Porraspora: M16-32, reiän koko: 16,5-32,5 mm

Kartioporat käsi- ja pylväsporakoneisiin, laadukas teollisuusmalli,...

Kartioporat käsi- ja pylväsporakoneisiin, laadukas teollisuusmalli,...

Kartioporat käsi- ja pylväsporakoneisiin, laadukas teollisuusmalli,...

Tiiveysalue 5 - 9 mm

Tiiveysalue 7 - 13 mm

Tiiveysalue 9 - 17 mm

Tiiveysalue 13 - 21 mm

Tiiveysalue 2 - 6,5 mm, Kierteen pituus 12 mm

Tiiveysalue 4 - 10 mm, Kierteen pituus 12 mm

Tiiveysalue 6 - 12 mm, Kierteen pituus 15 mm

Tiiveysalue 9 - 16 mm, Kierteen pituus 15 mm

Tiiveysalue 11 - 21 mm, Kierteen pituus 15 mm

Tiiveysalue 16 - 28 mm, Kierteen pituus 18 mm

Tiivistysalue 21 - 34,5mm, kierteen pituus 13 mm

musta

CAD-tiedot

Pyyntösi

Tuotteen teksti

Samanlaisia tuotteita

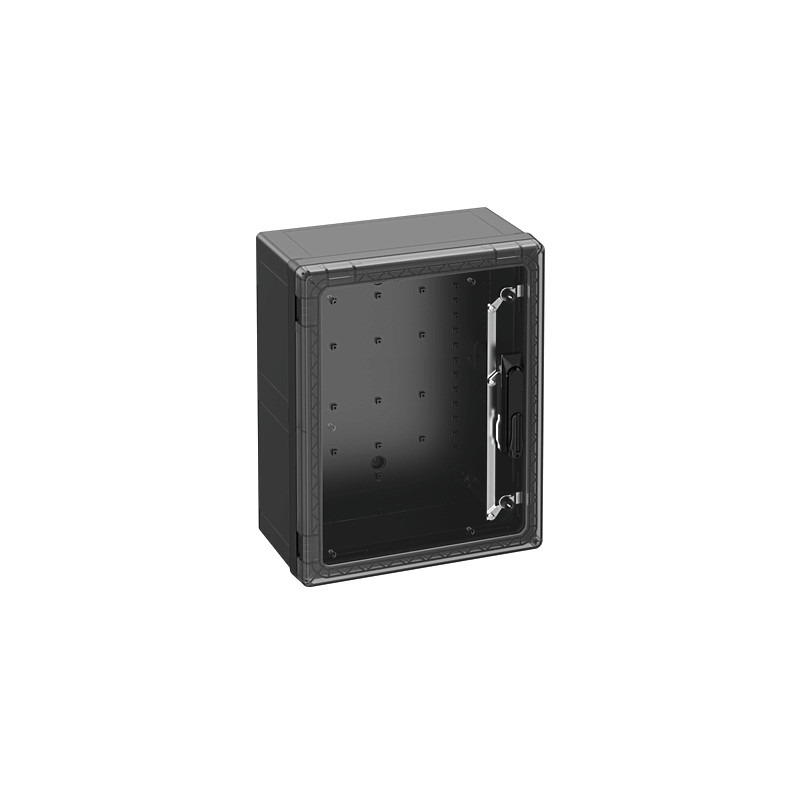

läpinäkyvällä ovella
