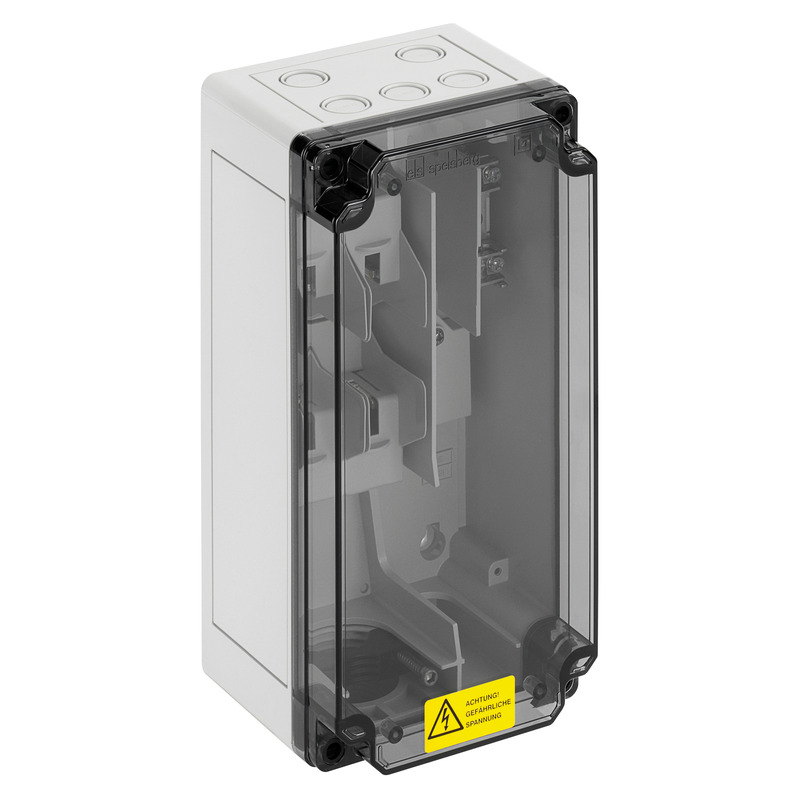

Kleinkabelhausanschlusskasten SVi H 21P-t (59102101) Liitäntäteho max 4,6kVA: Spelsberg

Syöttökaapelin kytkentäkotelona

SVi H 21P-t

Tuotenumero: 59102101 | Mitat: 150 x 300 x 137 mm

Verkkoliitäntäkotelo, 230 V:n kolmivaiheverkolle (L1-L2-PE), In=25 A, lmax=63 A, varustelu: 2 x NH00 sulake-elementti, 1 x PE-liitin, 1 x pysäköinti 2 langalle
Liitännät, syöttöjohdin: Prismaliitin (2,5–50 mm² CU, 16–50 mm² AL)
Liittimet, lähtö: Puristusliitos (2 x 2,5-50mm² CU)

läpinäkyvä kansi

Sähköiset ominaisuudet

Mitoituskäyttöjännite AC 400 V
Suojausluokka II
Kotelointiluokka IP54
UL Type Rating ei tied.

Mitat

Leveys 150 mm
Pituus 300 mm
Korkeus 137 mm
Paino 2.9 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 960 °C

Mekaaniset ominaisuudet

Kiinnitystapa Pinta-asennettu
Iskunkestävyysluokka IK07

Ympäristöolosuhteet

Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902834440
Packing Unit Code CT
ETIM Class EC000248
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Muovi

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
Tarkastusmerkintä VDE (DIN 0660-505)

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros dxf (7 MB)
Mittapiirros dwg (1 MB)
Mittapiirros jpg (1 MB)
Mittapiirros pdf (652 KB)

Sertifikaatti

UKCA Ilmoitus EN pdf (48 KB)
VDE Sertifikaatti DE/EN pdf (682 KB)
VDE Sertifikaatti DE/EN pdf (665 KB)
CE Ilmoitus DE/EN/FR pdf (310 KB)

CAD-tiedot

CAD-tiedot Lataa 3D-CAD-tiedot

Pyyntösi

Tietosi

Yritystiedot

CAD-muoto

Tuotteen teksti

Samanlaisia tuotteita

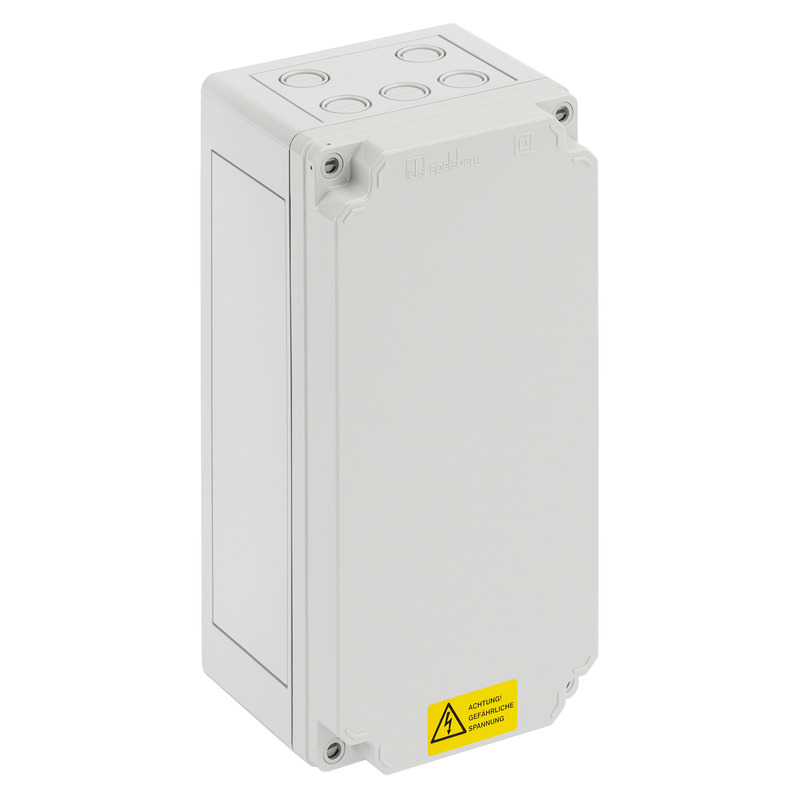

Syöttökaapelin kytkentäkotelona SVi H 21P-g
